Назначение ОМ-630

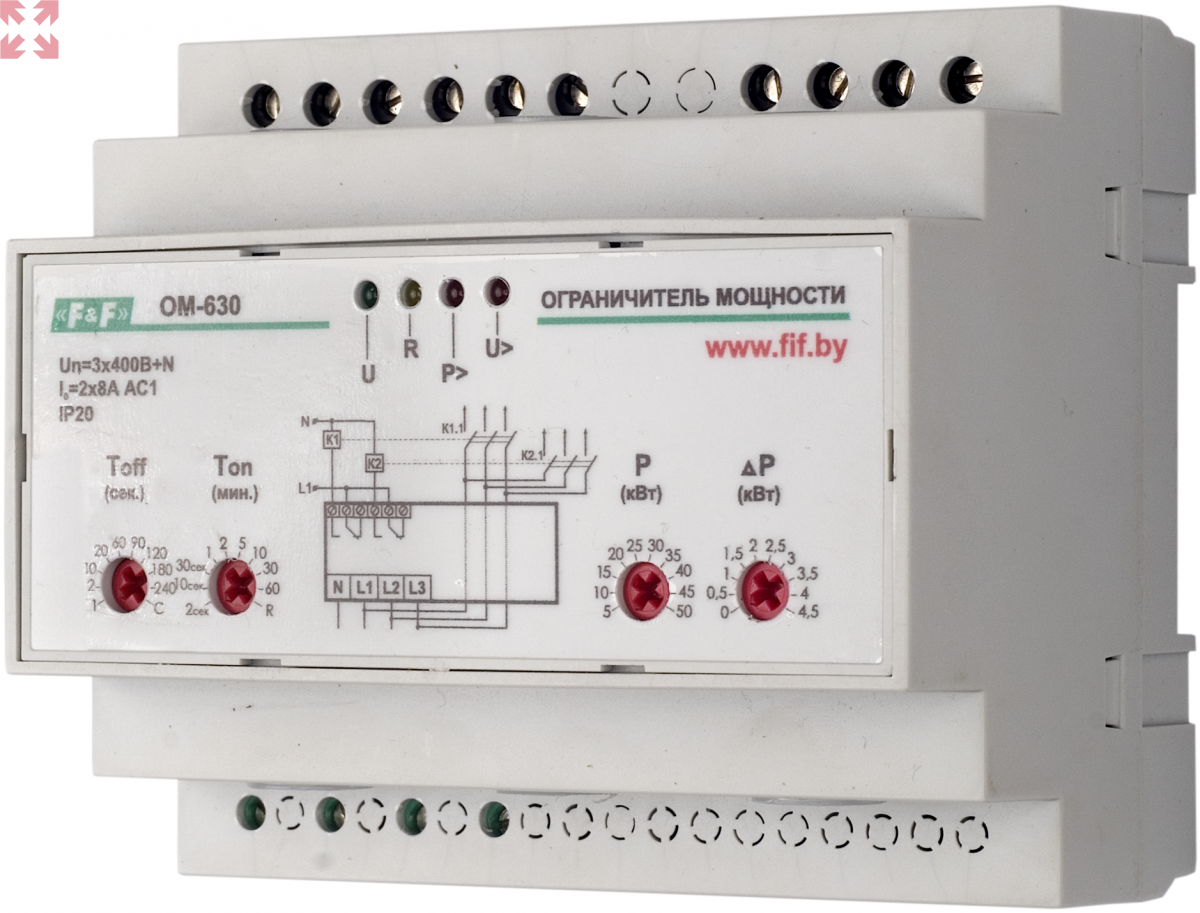

Трехфазный ограничитель мощности ОМ-630-1 предназначен для контроля потребляемой мощности в 3-х фазных сетях питания и отключения нагрузки, при превышении ее свыше установленного значения. Прибор защищает нагрузку от перепадов напряжения в сети питания и превышения допустимого максимального тока в любой из фаз.
Ограничитель защищает питающую сеть от перегрузки по току и при коротком замыкании в нагрузке. Величина тока, при котором отключается нагрузка, рассчитывается исходя из установленного значения мощности. При превышении этого значения в 6 раз нагрузка отключается, за время не более 0,1 сек. Первый раз на 30 сек., затем, если перегрузка продолжается, на 30 минут.
Режимы работы ограничителя
Ограничитель мощности имеет два исполнительных реле - основное К1 и дополнительное К2.
В зависимости от решаемой задачи, можно выбрать один из режимов:
- Режим 1 - управление одной нагрузкой. Реле К1 управляет нагрузкой, реле К2 служит для сигнализации перегрузки по мощности.
-
Режим 2 - работа с двумя нагрузками. Нагрузка разбивается на две части, приоритетную Rn, отключать которую нежелательно и неприоритетную Rh. Реле К1 управляет приоритетной, а реле К2 неприоритетной нагрузкой.
Преимущества режима в том, что не происходит полного отключения нагрузки от сети. При этом суммарная мощность потребителей может быть выше мощности, чем выделена на объект.
-
Режим 3 - работа с автоматическими выключателями с моторприводом.
Реле К1 выдает импульс “ON” на включение нагрузки, реле К2 импульс “OFF” на выключение (рис. 5). Длительность импульса 5 сек.
Преимущества режима:
- Нет потребления мощности от сети питания в отличие от режима работы с применением контакторов.
- Мощность расходуется только в режиме переключения.
- Отсутствие шума и «гудения», характерного для катушек контакторов.
- При больших мощностях надёжность у мотор привода выше, чем контактора.
Выбор режима работы устанавливается потребителем при программировании параметров с помощью компьютера.
Дополнительные возможности ограничителя мощности:
- Таймер для защиты питающей сети и контактов контактора от циклической перегрузки по току.
Если отключение при перегрузке по мощности произошло 5 раз подряд за установленный отрезок времени, и при этом нагрузка на питающую сеть не снижается, то ограничитель блокирует подключение нагрузки к сети питания на 10 минут. Это предотвращает циклическое включение-отключение контактора управления нагрузкой, повышая ресурс его работы.
- Встроенный счётчик количества отключений нагрузки.
В ограничителе может быть установлено допустимое количество (счётчик) отключений нагрузки при перегрузке по мощности. При превышении этого значения блокируется подключение нагрузки к сети питания. Сброс счетчика возможен при установке переключателя времени Toff в положение “С”. Значение счётчика устанавливается потребителем при программировании параметров с помощью компьютера.
- Отключение органов управления на лицевой панеле.
В ограничителе предусмотрено программное отключение органов управления (установки мощности и временных параметров). Это предотвращает несанкционированное изменение параметров посторонними лицами. Отключение регуляторов и необходимые параметры задаются при подключении к компьютеру.
- Сохранение в энергонезависимой памяти причины отключения нагрузки, считывание информации при подключении к компьютеру.
- Сохранение работоспособности при питании от одной фазы.
Ограничитель сохраняет работоспособность при снижении напряжения до 50 В, даже в одной из фаз. Верхнее значение рабочего напряжения - 450 В.
Применение ОМ-630-1 для контроля мощности менее 5 кВт

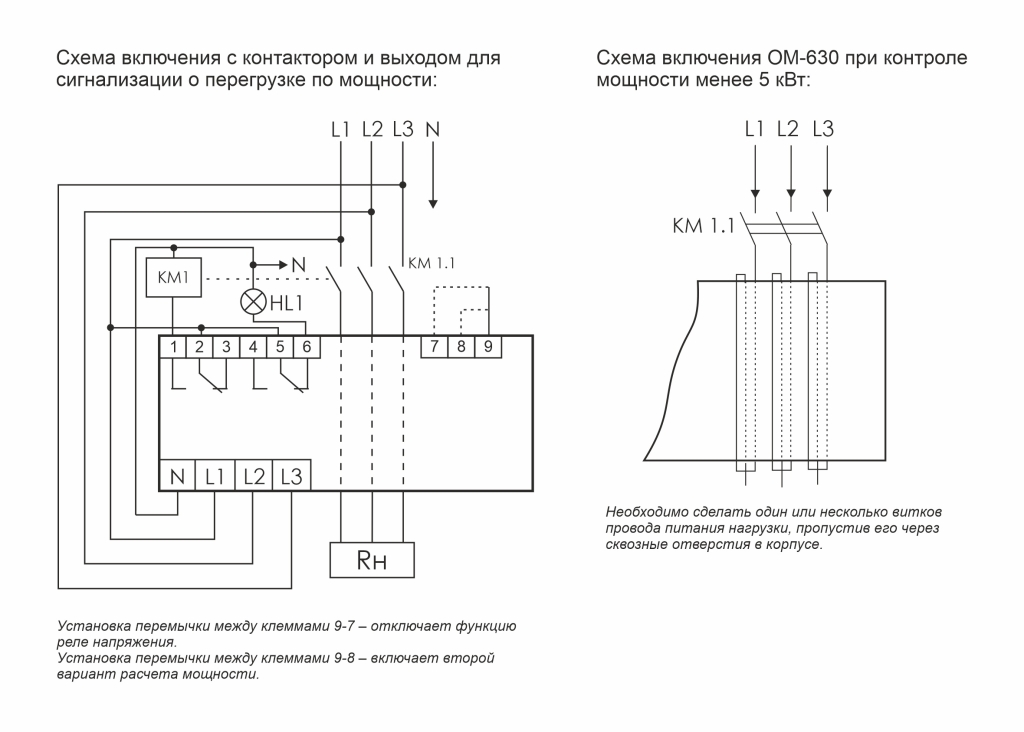

При необходимости контроля мощности менее 5 кВт необходимо один или несколько раз провода питания нагрузки пропустить через сквозные отверстия в корпусе. Подробная методика расчета параметров приведена в заводской инструкции.
Применение ОМ-630-1 для контроля мощности более 50 кВт
Для контроля мощности более 50 кВт применяются внешние трансформаторы тока, с током вторичной обмотки 0.5-5 А, например ТОР-066 или аналогичные.
Внимание!
Установка перемычки между зажимами 9-7 - отключает функцию реле напряжения.
Установка перемычки между зажимами 9-8 - включает второй вариант расчета мощности.
Если ограничитель неправильно измеряет мощность, проверить правильность подключения: провод питания нагрузки фазы, подключенный к клемме L1 должен проходить в крайнее левое отверстие корпуса, провод от фазы L3 - в крайнее правое.
