Ограничитель мощности ОМ-1, однофазный, диапазон 3-30 кВт

Назначение
Для контроля потребления электрооборудованием мощности в однофазной сети переменного тока. Обеспечивает отключение нагрузки от сети питания при превышении установленного значения мощности или коротком замыкании в нагрузке, а так же при повышении, либо понижении напряжения в питающей сети.

Область применения
Применяется в однофазных сетях переменного тока для защиты электропроводки, электрооборудования и т.п. от превышения потребления электроэнергии выше установленного максимального значения мощности, ограничение потребления электроэнергии в целях несанкционированного подключения посторонних потребителей к питающей сети.

Особенности
- диапазон контролируемой мощности 3…30 кВт;
- защита нагрузки от пониженного и повышенного напряжения;

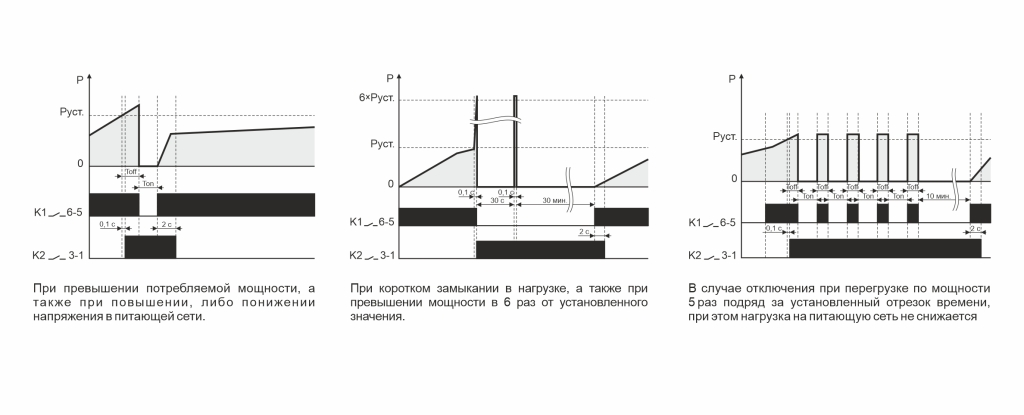

- при коротком замыкании в нагрузке, а также при превышении мощности в 6 раз от установленного значения мощности, отключение от сети питания нагрузки за 0,1 сек и блокировка ограничителя мощности на 30 секунд. При продолжении перегрузки по мощности последующее отключение нагрузки за 0,1 сек и блокировка ограничителя мощности на 30 минут;
- функция блокировки исполнительного реле на 10 минут при перегрузке по мощности 5 раз подряд, по истечении времени блокировки нагрузка подключится к сети питания;
- контакт 2NO/NC, 8 А.

Принцип работы

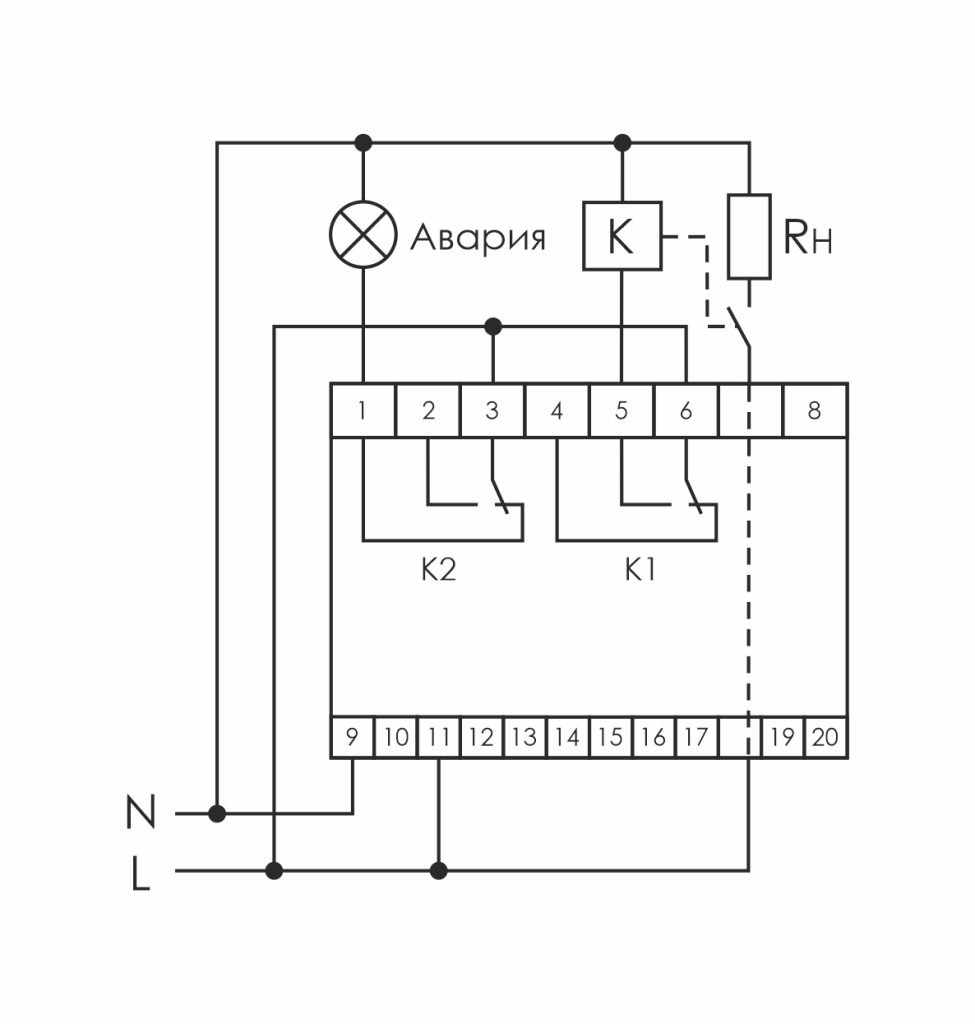

Ограничитель мощности контролирует величину напряжения и тока, вычисляет потребляемое нагрузкой действующее значение мощности. Если мощность не превышает установленное значение, нет перепадов по напряжению, нагрузка подключена к сети питания через контактор K, на катушку которого подается питание через замкнутые исполнительного реле K1. Реле К2 служит для подключения индикаторной лампы (звуковой сигнализации), оповещающей об аварийном режиме (перегрузка по мощности, перепад напряжения). В нормальном режиме работы ограничителя мощности   контакты реле К2 разомкнуты. При превышении потребляемой мощности, а также при повышении, либо понижении напряжения в питающей сети, реле К2 за время не более 0,1 сек замыкает контакты, подключающие аварийную сигнализацию. Далее, через время задержки отключения (Тoff) (если произошло превышение мощности), либо через время задержки отключения при превышении (понижении) напряжения питающей сети, размыкаются контакты реле К1, управляющие питанием катушки контактора и нагрузка отключится от сети. По истечении времени повторного включения (Ton) замкнутся контакты реле К1 нагрузка подключится к сети питания и через 2 сек разомкнуться контакты реле К2, аварийная сигнализация отключается. Мощность, время отключения при перегрузке по мощности и время повторного включения устанавливается регулировками на передней панели.
