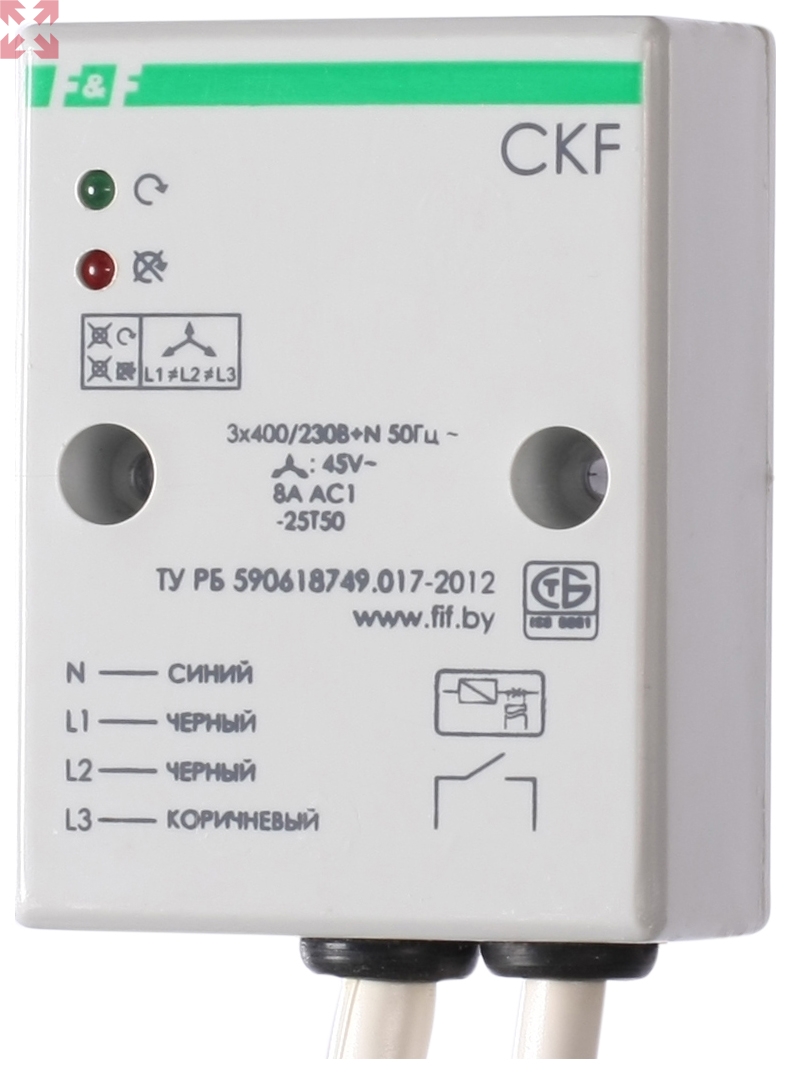

Реле контроля наличия и чередования фаз CKF, асимметрия

(0)

2 050 ₽

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: CKF
Страна: Республика Беларусь
Производитель: Евроавтоматика F&F
Инструкция:: Загрузить

Назначение
Реле контроля фаз CKF предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети, в случаях: отсутствия напряжения в отдельных фазах, асимметрии напряжения, обрыва нулевого провода, нарушения чередования фаз.

Принцип работы

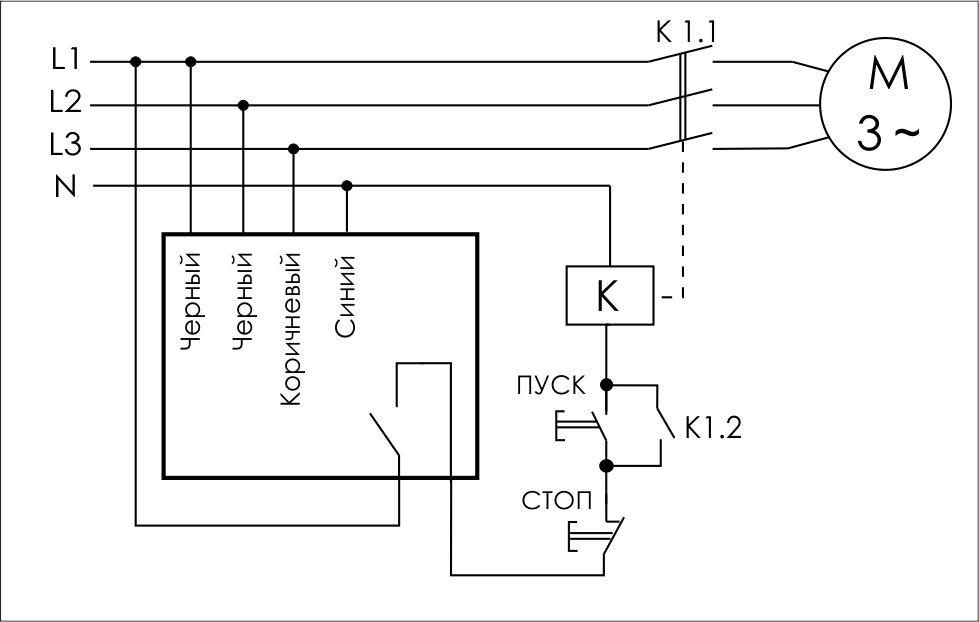

Если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле замкнуты и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в асимметрии напряжения случае происходит с задержкой 3-5 с. В случаях отсутствия напряжения хотя бы одной из фаз, обрыва нулевого провода и нарушения чередования фаз изделие выключается с задержкой 0,1 с. Включение происходит автоматически после восстановления сетевого напряжения питания.

Артикул	EA04.002.001
Код ETIM	C001441
Напряжение питания, В	3x400/230 В +N; 50 Гц
Максимальный ток катушки контактора, А	2 A
Контакт	1NO
Сигнализация питания	зеленый светодиод
Сигнализация аварии	красный светодиод
Асимметрия напряжения, В	45
Гистерезис, В	5
Задержка отключения	3-5 с
Потребляемая мощность, Вт	1.6
Степень защиты	IP65
Диапазон рабочих температур, °С	-25…+50
Габариты (ШхВхГ), мм	50х67х26 мм
Тип корпуса	8А
Монтаж	на плоскость
