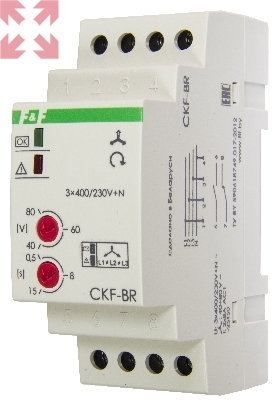

Реле контроля наличия и чередования фаз CKF-BR, регулируемые асимметрия и время отключения

(0)

2 340 ₽

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: CKF-BR
Страна: Республика Беларусь
Производитель: Евроавтоматика F&F
Инструкция:: Загрузить

Назначение
Реле контроля фаз предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
1. Отсутствия хотя бы одной из фаз.
2. Асимметрии напряжения.
3. Обрыва нулевого провода.
4. Нарушения чередования фаз.

Область применения
Применяется для защиты электродвигателей и электроустановок, питаемых от трехфазной сети.

Принцип работы

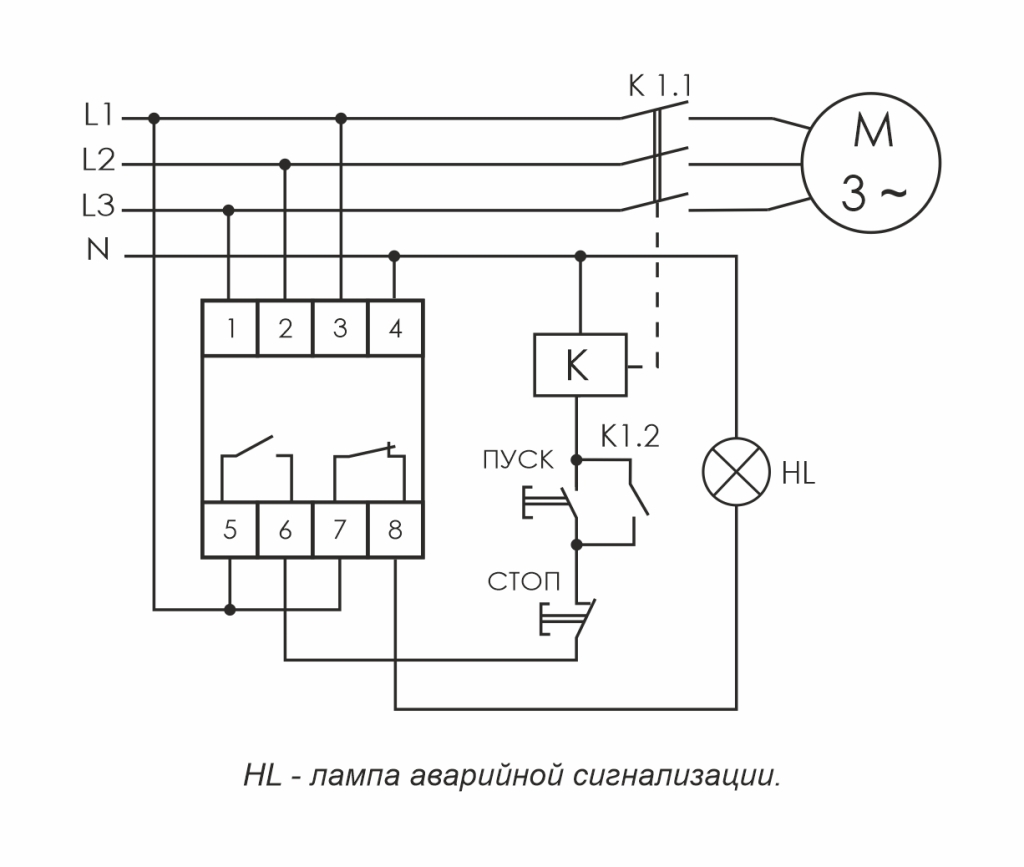

Если напряжение в пределах нормы, контакты исполнительного реле 5,6 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение во 2 случае происходит с задержкой 0,5-15 секунд. В случаях 1,3,4 изделие выключается с задержкой 0,1 секунд. Включение происходит автоматически после восстановления сетевого напряжения питания.

Артикул	EA04.002.003
Код ETIM	EC001441
Напряжение питания, В/Гц	3х230+N / 50
Максимальный коммутируемый ток, А	2х8 АС-1 / 250 В
Контакт	1NO, 1NC
Индикация	2 светодиода
Асимметрия напряжения, В	40-80
Гистерезис, В	5
Задержка отключения при обрыве фазы, с	0,1
Задержка отключения по асимметрии, регулируемая, с	0,5…15
Потребляемая мощность, Вт	1,6
Диапазон рабочих температур, °С	-25…+50
Степень защиты	IP20
Коммутационная износостойкость, циклов	>100000
Степень загрязнения среды	2
Категория перенапряжения	III
Габариты (ШхВхГ), мм	35х90х65
Подключение	винтовые зажимы 2,5 мм2
Момент затяжки винтового соединения, Нм	0,5
Тип корпуса	2S
Монтаж	на DIN-рейку
