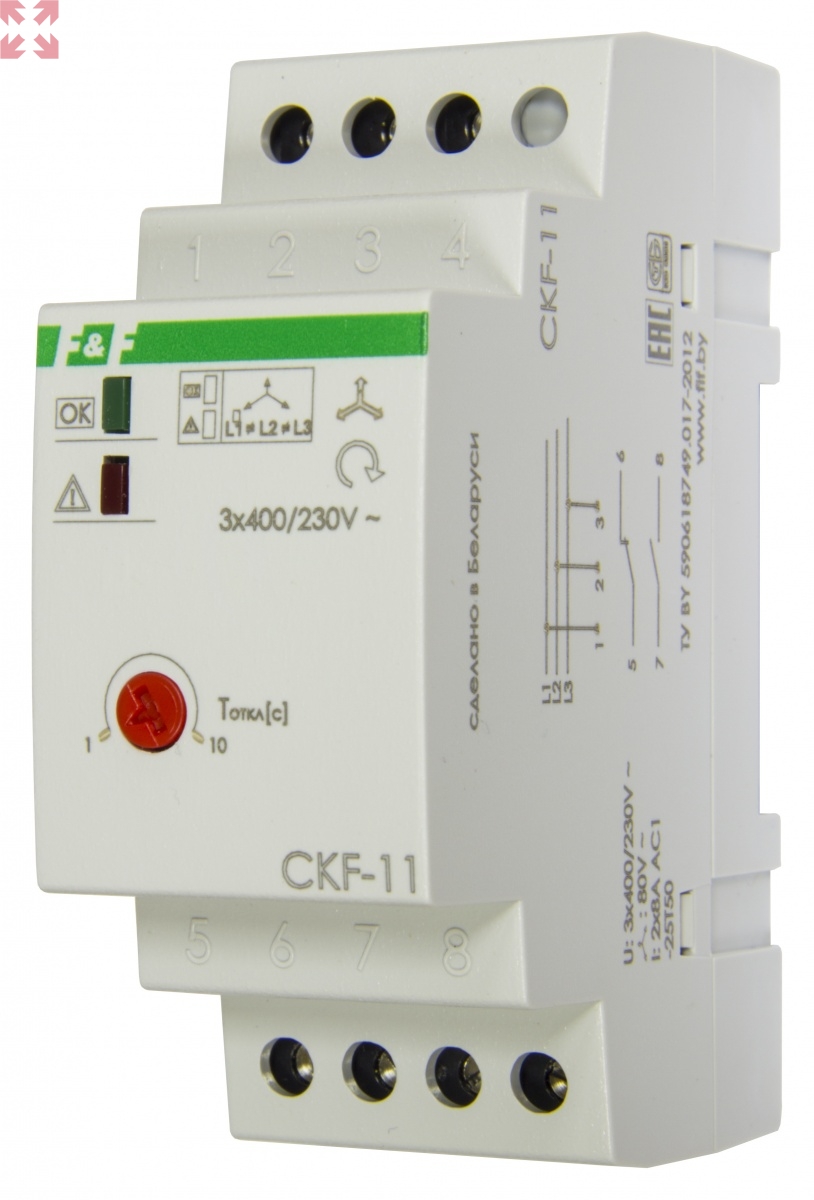

Реле контроля наличия фаз CKF-11 для сетей с изолированной нейтралью

(0)

1 940 ₽

В корзину

Быстрый заказ

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: CKF-11
Страна: Республика Беларусь
Производитель: Евроавтоматика F&F

Назначение

Автомат защиты электродвигателей CKF-11 предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз; асимметрии напряжения; нарушения чередования фаз; контроль верхнего значения напряжения; контроль нижнего значения напряжения.

Отличительные особенности реле:

Напряжение 3х400 В, асимметрия 80 В, контроль чередования фаз, задержка отключения 1-10 с, контакт 1NO, 1NC, 8 А.

Принцип работы

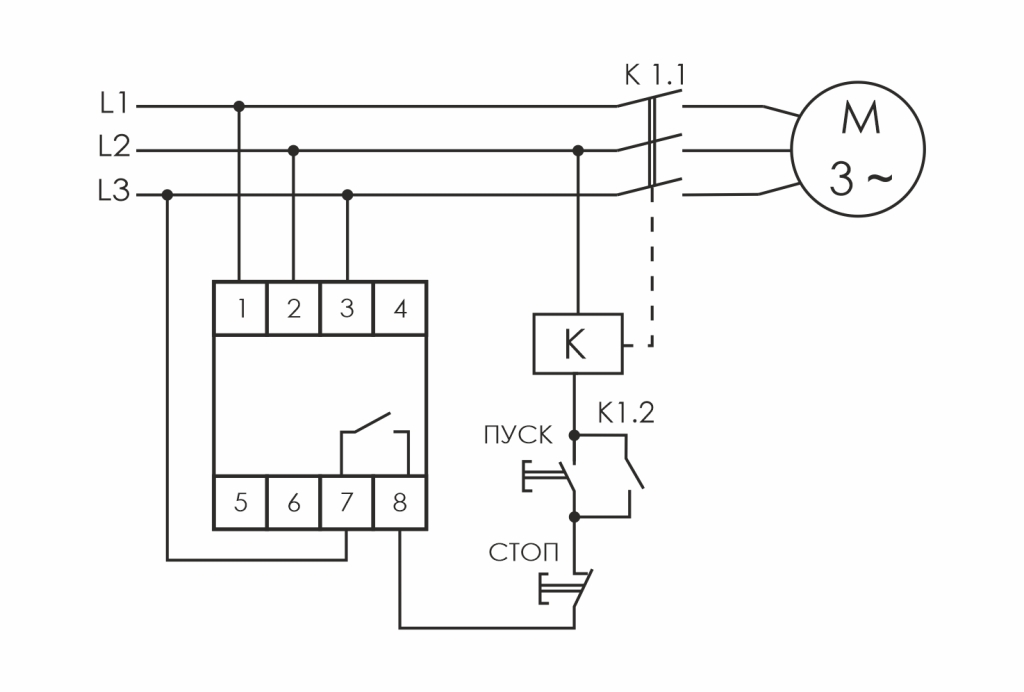

Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в случае асимметрии напряжения происходит с задержкой 1-10 с. В случаях отсутствия хотя бы одной из фаз либо нарушения чередования фаз изделие выключается с задержкой 0,1 с, а в случаях превышения верхнего значения напряжения - 0,5 с, снижения напряжения - 5 с. Включение происходит автоматически после восстановления сетевого напряжения питания. CKF-11 защищает также от симметричного падения напряжения в фазах. Изделие работает без нулевого провода.

Артикул	EA04.004.003
Код ETIM	EC001441
Напряжение питания	3x400 В 50 Гц
Максимальный ток катушки контактора	2 А
Контакт	1NO, 1NC
Сигнализация аварии	красный светодиод
Сигнализация включения нагрузки	зеленый светодиод
Напряжение отключения при падении напряжения в фазах	320 В
Напряжение отключения при повышении напряжения в фазах	480 В
Асимметрия напряжения	80 В
Гистерезис	5 В
Задержка отключения:
- при асимметрии (регулируемая)	1-10 с
- при падении напряжения в фазах	5 с
- при повышении напряжения в фазах	0,5 с
Задержка включения	2 с
Диапазон рабочих температур	от -25 до +50°С
Потребляемая мощность	1,6 Вт
Степень защиты	IP20
Габариты (ШхВхГ)	35х90х65 мм
Тип корпуса (см. Приложение 1)	2S
