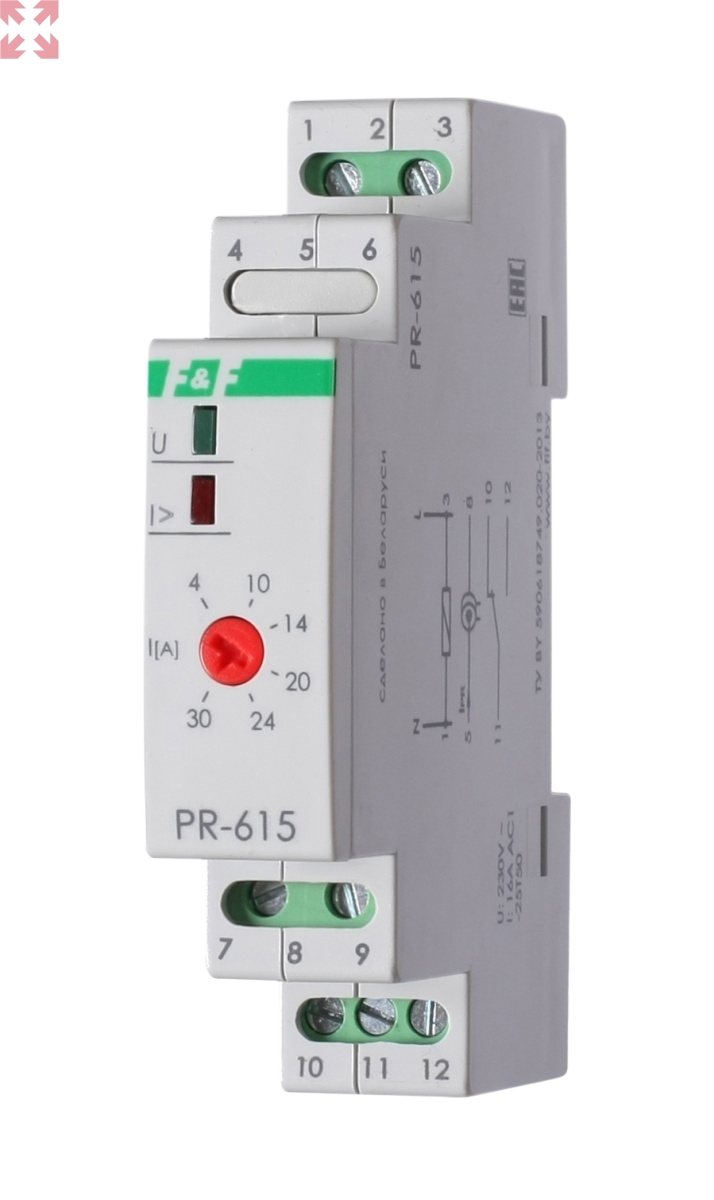

Реле тока PR-615 с выносным трансформатором тока

(0)

2 830 ₽

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: PR-615
Страна: Республика Беларусь
Производитель: Евроавтоматика F&F
Инструкция:: Загрузить

Назначение
Предназначено для отключения неприоритетной нагрузки при превышении установленного значения потребляемого тока, а потребители приоритетной цепи остаются подключенными к питающей сети.

Особенности
- напряжение питания 230 В;
- диапазон контролируемых токов 4..30 А;
- гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания;
- максимальный коммутируемый ток нагрузки 16 АС-1;

Область применения
Применяется в случаях, когда одновременная работа всех потребителей приводит к перегрузке питающей сети (ввод электропитания рассчитан на меньшую мощность, чем мощность потребителей, лимит потребления электроэнергии и пр.).

Принцип работы

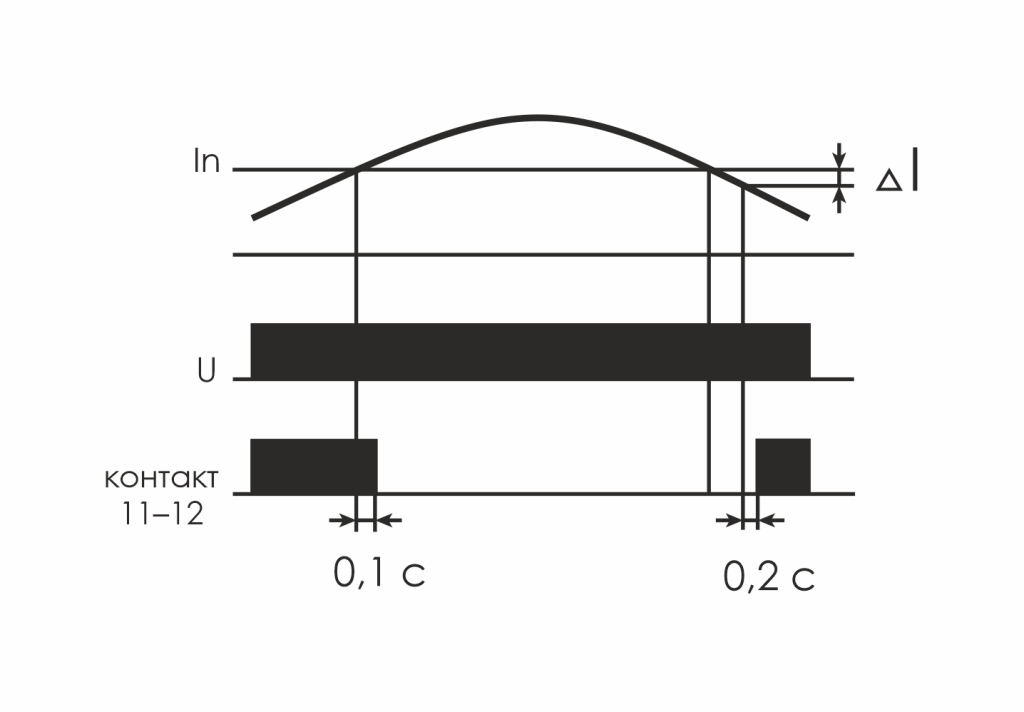

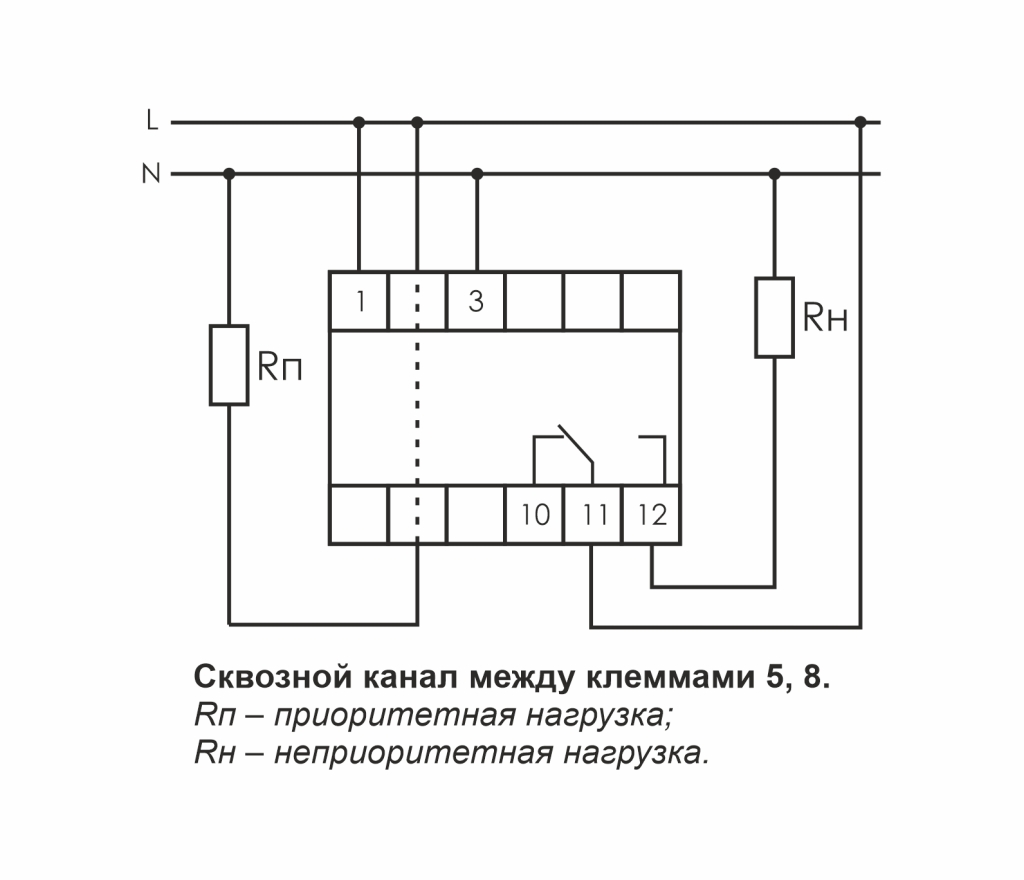

Реле тока измеряет ток в приоритетной цепи с помощью выносного трансформатора тока. Если значение тока в приоритетной цепи не превышает установленное значение, контакты реле 11-12 замкнуты и неприоритетная нагрузка подключена к сети питания. Если измеренное значение тока превысит установленное пороговое значение, контакты 11-12 размыкаются, и неприоритетная нагрузка отключается. При снижении величины потребляемого тока в приоритетной цепи реле автоматически подключает неприоритетную цепь (нагрузку) к сети питания.

Артикул	EA03.003.006
Код ETIM	EC001440
Напряжение питания, В	230 AC
Контакт неприоритетной нагрузки	1NO/NC
Максимальный ток катушки контактора, А	3 AC-15
Максимальный коммутируемый ток неприоритетной цепи, А	16 AC-1
Диапазон регулировки тока приоритетной цепи, А	4…30

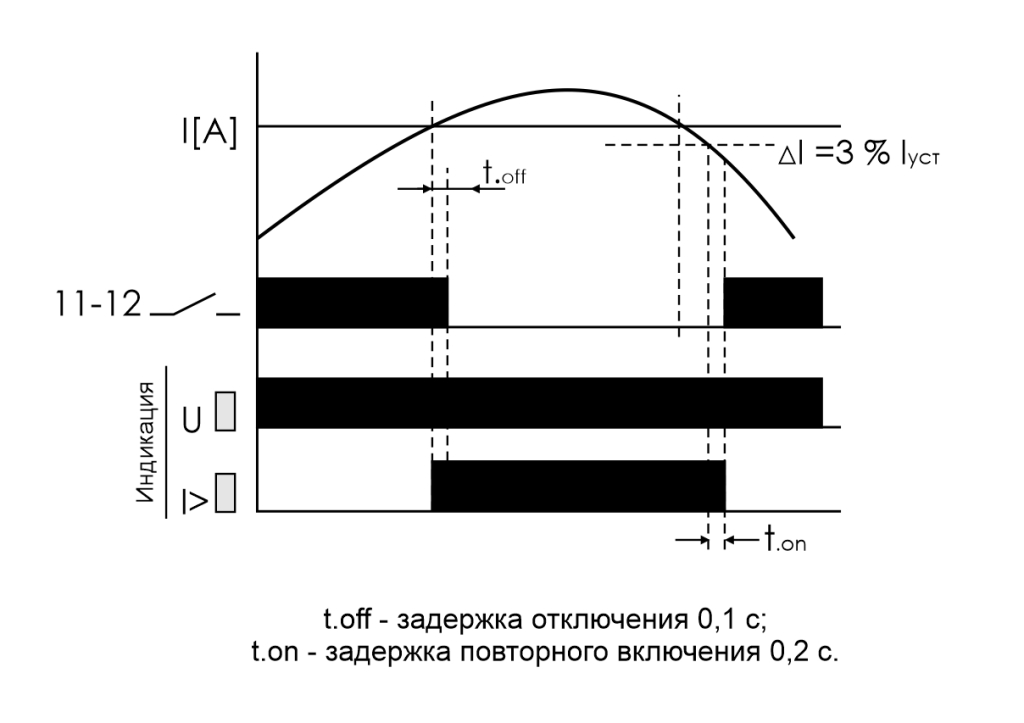

Гистерезис, %	3
Задержка выключения неприоритетной цепи, с	0,1
Задержка включения неприоритетной цепи, с	0,2
Индикация	2 светодиода
Диапазон рабочих температур, °С	-25…+50
Степень защиты	IP20
Коммутационная износостойкость, циклов	>100000
Потребляемая мощность, Вт	1
Степень загрязнения среды	2
Категория перенапряжения	III
Диаметр сквозного отверстия, мм	4
Габариты (ШхВхГ), мм	18х90х65
Подключение	винтовые зажимы 2,5 мм2
Момент затяжки винтового соединения, Нм	0,4
Тип корпуса	1S
Масса, кг	0,062
Монтаж	на DIN- рейке 35 мм
