Цифровой недельный одноканальный таймер Data Micro+

-7%
картинка Цифровой недельный одноканальный таймер Data Micro+ от магазина 100ампер
(0)
3 896,89 ₽
3 624 ₽
Выгода 272,89 ₽
В наличии
Артикул
Data Micro+
Страна
Испания
Производитель
Orbis
Инструкция:
Загрузить

Цифровой недельный одноканальный таймер Data Micro+ - это устройство обладает большим объемом памяти и способно автоматически переходить на зимнее/летнее время. Таймер с программами на сутки или на неделю можно также программировать импульсами (1-59 сек). Реле оснащено цифровым дисплеем. Монтаж осуществляется на ДИН-рейку.

Обзор Data Micro+

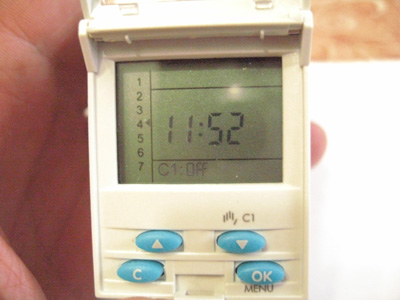

Крепление таймера стандартное на DIN-рейку. На лицевой стороне расположены ЖК-дисплей и защитная крышка, под которой находятся клавиши управления и программирования.

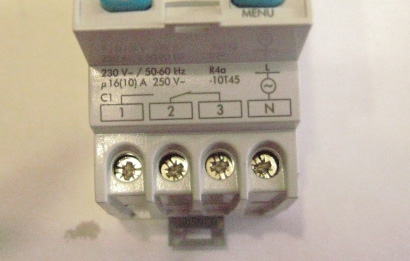

Сверху реле клемма для подключения фазного провода питания, снизу еще четыре клеммы, обозначенные как : 1- (нормально разомкнутая), 2- (общий контакт), 3- (нормально замкнутая), N- (нулевой провод).



Программирование таймера DATA MICRO+
Перед началом работы необходимо произвести сброс всех ранее установленных программ. Для этого нажимаем все четыре клавиши одновременно.

На дисплее появится установка часов  и режим ввода года. Используя клавиши  выбираем необходимый год и подтверждаем выбор клавишей OK. Клавиша С служит для возврата к последнему шагу, или непосредственно в рабочий режим. После установки года, таким же образом устанавливаем месяц, день, день недели, часы, минуты. Время на дисплее может отображаться в двух форматах: в 12-ч. и 24-ч. Для переключения режимов одновременно нажимаем клавиши  в режиме ввода часов.

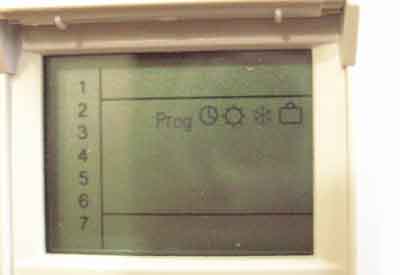

Для перехода к опциям меню нажимаем кнопку ОК. На дисплее будут отображаться вот такие значки — , причем один из значков, выбранный в данный момент, будет мигать




Для выбора пунктов меню используем клавиши .

  •  - режим программирования
  •  - установка времени и часов
  •  - установка летнего/зимнего времени
  •  - настройка периода каникул

Для перехода в режим программирования выбираем клавишами  режим  и подтверждаем переход в режим нажатием клавиши ОК. После этого на дисплее будет показана первая программа памяти. Если же программа не задана будет отображаться значок . Для изменения программы выбираем ее на дисплее и нажимаем ОК. Далее выбираем тип программы:

  • C1 = OFF — автоматический режим
  • C1 = ON — постоянно включен
  • C1 = PULSE — импульсы

Устанавливаем часы, минуты, секунды. Далее дни недели — для подтверждения дня недели нажимаем OK, если день недели пропускаем — клавишу . После подтверждения всех дней, положение будет записано в память и дисплей покажет следующее местоположение. Для удаления всех позиций из памяти следуем в позицию на дисплее, в любую свободную ячейку, нажимаем одновременно кнопки OK и C.
