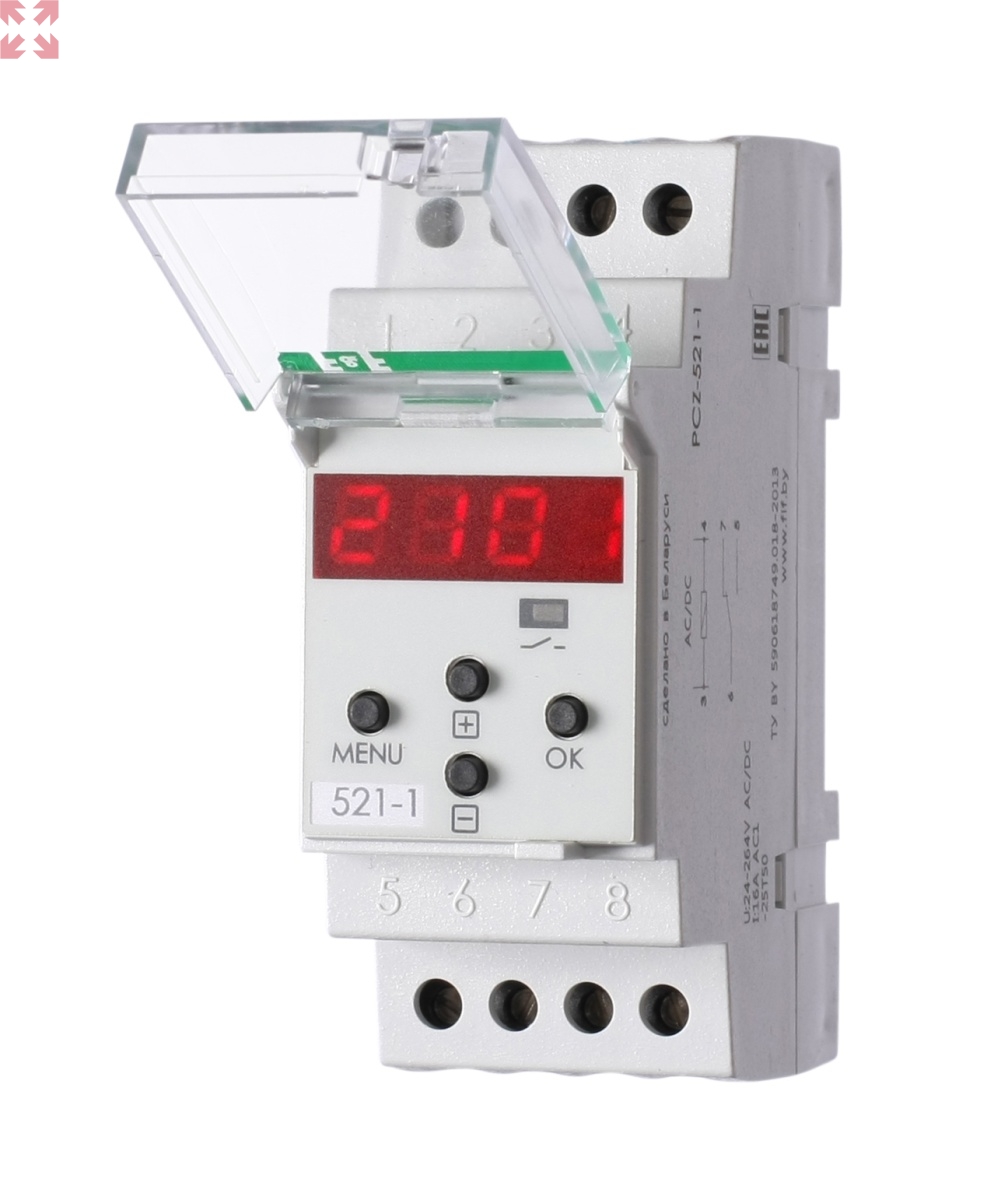

Реле времени PCZ-521-1 программируемое, одноканальное

Принцип работы PCZ-521-1

При подаче питания на Устройство встроенный микроконтроллер в соответствии с заданной программой осуществляет включение и отключение встроенного исполнительного реле. Питание микроконтроллера осуществляется от встроенной литий-ионной батареи. При отсутствии напряжения питания встроенная батарея поддерживает работоспособность микроконтроллера в течение 2 лет. Подзарядка батареи происходит автоматически при наличии питания.
Программирование Устройства осуществляется с помощью кнопок "menu", "+", "-" и "ok", расположенных на лицевой стороне. Перед началом настройки Устройства необходимо произвести установку текущей даты и времени.

Настройка даты и времени

• Зажать кнопку "menu" боле чем на 3 секунды
• Нажатием кнопок "+" или "-", выбрать пункт меню "date" и нажать кнопку "ok"
• Нажатием кнопок "+" или "-", установить месяц и нажать кнопку "ok"
• Нажатием кнопок "+" или "-", установить число и нажать кнопку "ok".
• Нажать кнопку "menu" для возврата в главное меню
• Нажатием кнопок "+" или "-", выбрать пункт меню "hour" и нажать кнопку "ok"
• Нажатием кнопок "+" или "-", установить минуты и нажать кнопку "ok"
• Нажатием кнопок "+" или "-", установить часы и нажать кнопку "ok"
• Нажать кнопку "menu" для возврата в главное меню
• Нажатием кнопок "+" или "-", выбрать пункт меню "dst" и нажать кнопку "ok"
• Нажатием кнопок "+" или "-", выбрать режим перехода на летнее/зимнее время. "Auto" - автоматически; "off" - не осуществлять смену времени, и нажать кнопку "ok"
• Нажать кнопку "menu" для возврата в главное меню. Настройка даты и времени завершена.

Программирование работы встроенного исполнительного реле

• Зажать кнопку "menu" боле чем на 3 секунды
• Нажатием кнопок "+" или "-", выбрать пункт меню "Prog" и нажать кнопку "ok". На экране кратковременно высветится номер ячейки памяти, в который будет осуществляться запись программы и Устройство перейдет к вводу времени формирования команды исполнительному реле. Выбор ячеек памяти осуществляется автоматически.
• Нажатием кнопок "+" или "-", установить минуты, нажать кнопку "ok", установить часы формирования команды и нажать кнопку "ok"
• Нажатием кнопок "+" или "-", установить дни недели в которые действует данное время формирования команды исполнительному реле и нажать кнопку"ok".
• Нажатием кнопок "+" или "-", установить тип команды встроенному исполнительному реле (ON - включение; OFF - выключено) и нажать кнопку "ok".
• После этого Устройство сохранит внесенные данные в память и перейдет к редактированию следующей ячейки, номер которой кратковременно высветится на экране. Для выхода из программирования режима работы необходимо нажать кнопку "menu"

.

Редактирование программы работы встроенного исполнительного реле

• Зажать кнопку "menu" боле чем на 3 секунды
• Нажатием кнопок "+" или "-", выбрать пункт меню "Edit" и нажать кнопку "ok". На экране высветится номер ячейки памяти.
• Нажатием кнопок "+" или "-" выбрать ячейку памяти, которую необходимо отредактировать, нажать кнопку "ok" и произвести повторное программирование ячейки.
• После сохранения внесенных изменений Устройство вернется в режим выбора ячеек для редактирования. Для выхода из режима редактирования необходимо нажать кнопку "menu".

Удаление программы работы встроенного исполнительного реле

• Зажать кнопку "menu" боле чем на 3 секунды
• Нажатием кнопок "+" или "-", выбрать пункт меню "Del" и нажать кнопку "ok". На экране высветится номер ячейки памяти.
• Нажатием кнопок "+" или "-" выбрать ячейку памяти, которую необходимо Удалить и нажать кнопку "ok". Устройство произведет очистку ячейки памяти, при этом нумерация последующих ячеек автоматически уменьшится на 1 единицу.
• Для выхода из режима Удаления программы необходимо нажать кнопку "menu".
• В выключенном состоянии встроенного исполнительного реле замкнуты контакты 6-7, во включенном 6-5. Работа исполнительного реле сигнализируется желтым индикатором на лицевой стороне Устройства.

Характеристики PCZ-521-1

Напряжение питания:	24-264V AC/DC
Коммутируемый ток(A):	16
Количество и тип контактов:	1P
Количество каналов:	1
Гарантия	12 месяцев
Производитель	Евроавтоматика
Резерв хода при отключ. питании:	2 года
Мин.интервал коммутации:	1 мин.
Режим работы:	день/неделья
Диапазон рабочих температур(С°):	-25...+50
Способ монтажа:	На Din-рейку
Тип корпуса:	2S
Габариты(мм):	35х90х63
Степень защиты:	IP20

Монтаж PCZ-521-1

1. Выключить питание;
2. Установить реле времени в распределительном щите на DIN-рейке;

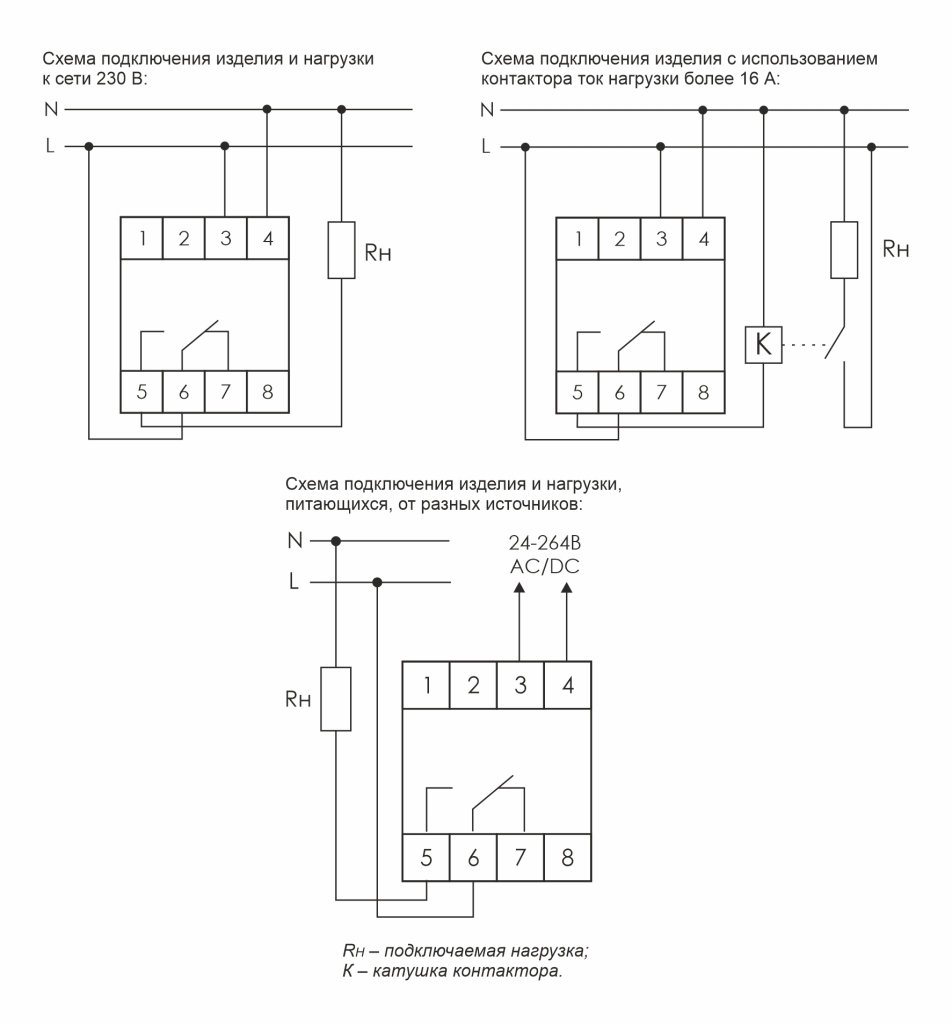

3. Провода питания подключить к зажимам 3 и 4 (230B) см. схему подключения;
4. Через зажимы 1-5 подключить управляемую нагрузку Rн (согласно схеме подключения);
5. Включить напряжение питания.
