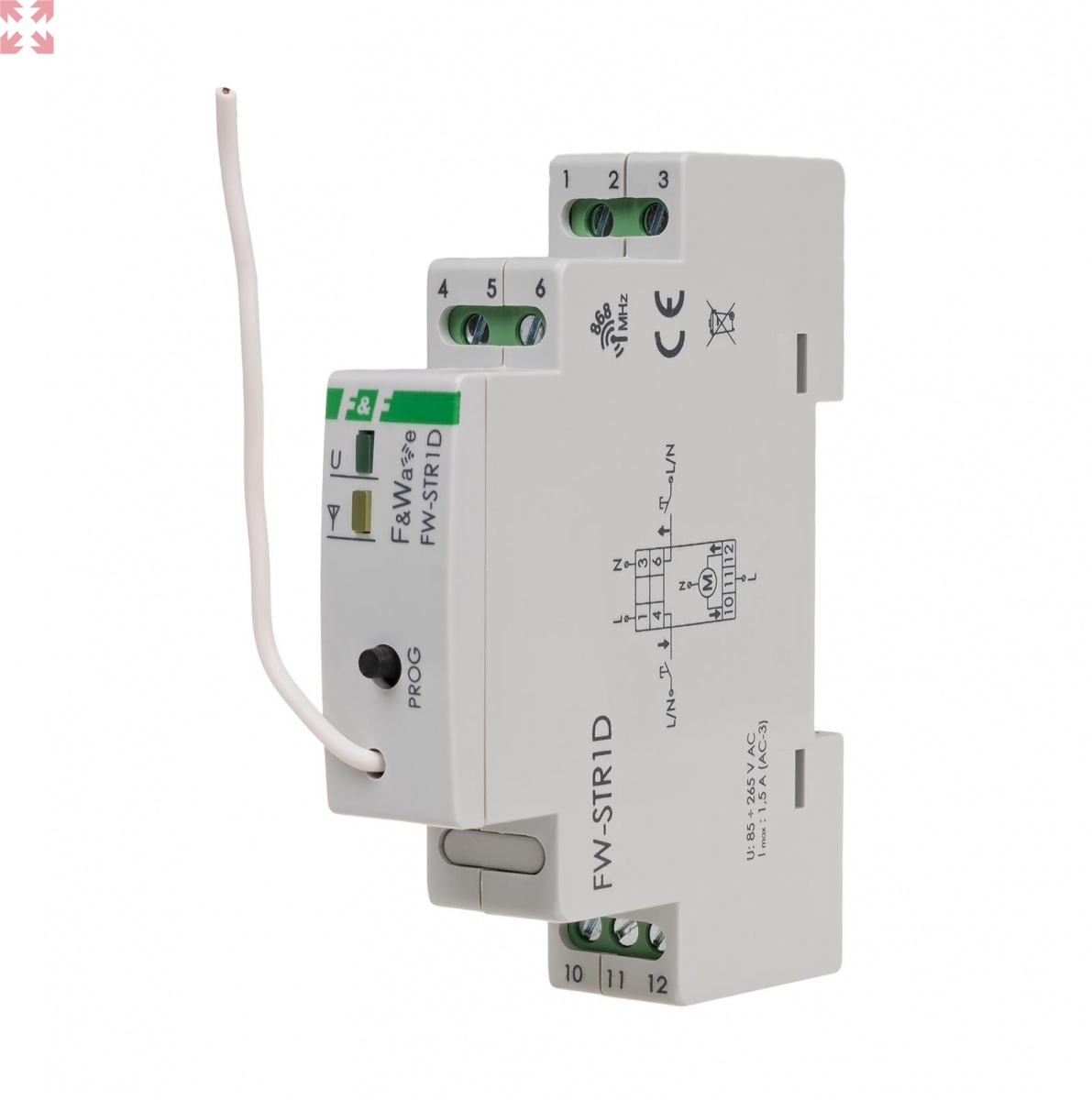

Реле управления ролетами FW-STR1D, локальное и удаленное управление, до 8 радио передатчиков, 1 модуль, монтаж на DIN-рейку

Основной режим работы – управление приводом роллет, маркиз, жалюзи по радиоканалу. Реле принимает сигнал от пульта или передатчика и приводит в действие электродвигатель. Изменение направления движения происходит подачей управляющего радиосигнала, либо от моностабильной кнопки на разные каналы реле.
Реле имеет два входа управления, на которые подаются сигналы от L или N через моностабильные кнопки, которые служат для запуска и останова электродвигателя.
Дистанционное управление модулем FW-STR1D осуществляется при помощи следующих передатчиков и пультов F&Wave:
- FW-RC10 и FW-RC4 – 10 и 4-канальные пульты дистанционного управления;
- FW-WS1, FW-WS2, FW-WS3 – 1, 2 и 3-клавишные выключатели для дистанционного управления (напряжение питания от аккумулятора 3В DC, монтаж на плоскость);
- FW-RC5 – 5-канальный передатчик по радиоканалу (напряжение питания от аккумулятора 3В DC, с входами местного управления и отдельными входами ON (открыть роллеты) и OFF (закрыть роллеты);
- FW-RC4AC – 4-канальный передатчик по радиоканалу (напряжение питания 230 В АС, с входами местного управления и возможность изменения конфигурации входов S1 и S2 на функцию ON (открыть роллеты) и OFF (закрыть роллеты);
- FW-GS-W/B - 4 канальный передатчик по радиоканалу, сенсорный, материал - стекло, исполнение черное и белое.

* Диапазон до 100 м в открытом пространстве без наличия посторонних факторов. При наличии строительных конструкций и при наличии источников помех (линий электропередач, передатчиков и т.д.) фактический диапазон может быть меньше.

Особенности
- приемник может управлять двигателями с сетевым питанием от 85 до 265 В переменного тока (AC);
- возможность управления с 8-ми пультов;
- местное управление – возможность управлять двумя непосредственно подключенными к входам моностабильными выключателями (без фиксации);
- два выхода, включаемых контактами реле с взаимной блокировкой с токовой нагрузкой 1,5 А (AC-3) для двух направлений движения роллет;
- ретрансляция сигналов управления – позволяет увеличить дальность радиосвязи;
- встроенная тепловая защита – предохраняет устройство от повреждения в случае перегрузки.

Дополнительная информация
Управляющий вход не работает с выключателями с подсветкой!
Максимальный ток, коммутируемый контактами реле приемника, составляет 1,5 А для каждого выхода при напряжении 250 В и нагрузке типа AC-3.
Кратковременное нажатие на непосредственно подключенный к входу моностабильный выключатель (без фиксации) запускает в движение роллеты в выбранном направлении. Длительное нажатие (более 5 секунд) включает режим программирования времени движения роллеты.
Передатчики F&Wave работают c модулем по принципу бистабильного реле: одно нажатие кнопки пульта или передатчика запускает в движение роллеты в выбранном направлении, второе нажатие останавливает ее.
Передатчики FW-RC5 и FW-RC4AC имеет также отдельные входы ON (открыть роллеты) и OFF (закрыть роллеты).
​Учитывая характер передачи и ретрансляции сигнала, не следует использовать одни и те же кнопки на передатчике чаще чем через 2 секунды. Переключение модуля может происходить с небольшим опозданием. Не рекомендуется применение передатчиков FW-RC4 и FW-RC10 для управления группой приемников, т.к. необходимо учитывать возможность нарушения синхронизации включения (особенно при работе на больших расстояниях) или их одновременное использование с местными выключателями.

Тип	реле
Артикул	EA14.002.009
Код ETIM	EC000436
Напряжение питания	85-265 В AC/DC
Потребляемая мощность:
- в рабочем режиме	1,0 Вт
- в режиме ожидания	0,25 Вт
Частота радиоканала	868 МГц
Максимальная дальность действия	100 м
Максимальный коммутируемый ток	2х1.5 А AC-3/250В AC
Вход управления	2 контактный, управляемый уровнем L или N
Напряжение на входе	85-265 В AC/DC
Максимальный ток входа	<1 мА
Диапазон рабочих температур	-25 - +65 ºC
Степень загрязнения среды	2
Категория перенапряжения	III
Коммутационная износостойкость	100000 циклов
Подключение	винтовые зажимы, 2,5 мм2
Степень защиты	IP20
Тип корпуса	1S
Габариты (ШхВхГ)	18x90x65 мм
Монтаж	на DIN-рейке 35мм
