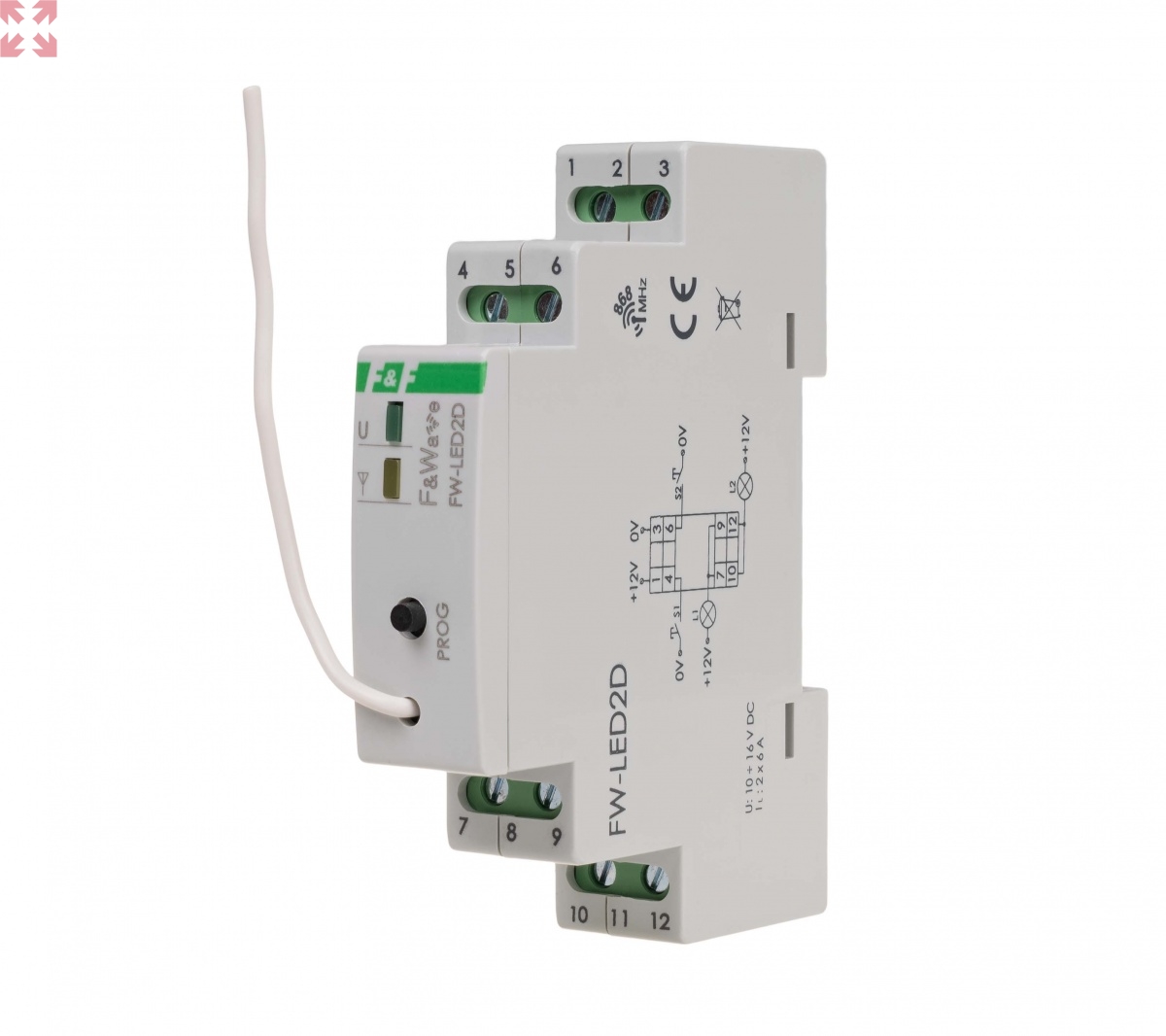

Модуль FW-LED2D предназначен для дистанционного управления по радиоканалу (включить/выключить, диммировать) светодиодными лампами и лентами LED с питанием 12 В.
Основной режим работы – управление нагрузкой по радиоканалу. Реле принимает сигнал от пульта или передатчика и включает либо выключает нагрузку, а при длительном нажатии изменяет (увеличивает/уменьшает) уровень яркости (мощности).
Реле имеет вход управления, на который подается сигнал от L или N через моностабильную кнопку, который также служит для включения/выключения, диммирования нагрузки.
Дистанционное управление модулем FW-LED2D осуществляется при помощи следующих передатчиков и пультов F&Wave:
- FW-RC10 и FW-RC4 – 10 и 4-канальные пульты дистанционного управления;
- FW-WS1, FW-WS2, FW-WS3 – 1, 2 и 3-клавишные выключатели для дистанционного управления (напряжение питания от аккумулятора 3 В DC, монтаж на плоскость);
- FW-RC5 – 5-канальный передатчик по радиоканалу (напряжение питания от аккумулятора 3В DC, с входами местного управления и отдельными входами ON (сценарий «Вкл. ВСЕ») и OFF (сценарий «Выкл. ВСЕ»);
- FW-RC4AC – 4-канальный передатчик по радиоканалу (напряжение питания 230 В АС, с входами местного управления и возможность изменения конфигурации входов S1 и S2 на функцию ON (сценарий «Вкл. ВСЕ») и (или) OFF (сценарий «Выкл. ВСЕ»);
- FW-GS-W/B - 4 канальный передатчик по радиоканалу, сенсорный, материал - стекло, исполнение черное и белое.
* Диапазон до 100 м в открытом пространстве без наличия посторонних факторов. При наличии строительных конструкций и при наличии источников помех (линий электропередач, передатчиков и т.д.) фактический диапазон может быть меньше.
Особенности:
- универсальный одноканальный диммер с питанием 230 В - работает с диммируемыми лампами всех типов, с максимальной мощностью до 250 Вт;
- возможность управления модулем с 8-ми пультов;
- местное управление – возможность управлять модулем непосредственно подключенным к входу моностабильным выключателем (без фиксации);
- «Soft start» – плавное изменение яркости при включении и выключении;
- ретрансляция сигналов управления – позволяет увеличить стабильность и дальность радиосвязи;
- встроенная тепловая защита – предохраняет устройство от повреждения в случае перегрузки.
Дополнительная информация
Управляющий вход не работает с выключателями с подсветкой!
Передатчики и пульты F&Wave работают c модулем по принципу бистабильного реле: одно кратковременное нажатие кнопки пульта или передатчика включает нагрузку, второе нажатие выключает нагрузку, длительное нажатие (более 1 секунды) увеличивает или уменьшает уровень яркости с шагом 10%.
Передатчики FW-RC5 и FW-RC4AC имеют дополнительные входы ON (Сценарий «Вкл. ВСЕ») и OFF (Сценарий «Выкл. ВСЕ»).
Учитывая характер передачи и ретрансляции сигнала, не следует использовать одни и те же кнопки на передатчике чаще чем через 2 секунды. Переключение модуля может происходить с небольшим опозданием.
Не рекомендуется применение передатчиков FW-RC4 и FW-RC10 для управления группой приемников, т.к. необходимо учитывать возможность нарушения синхронизации включения (особенно при работе на больших расстояниях) или их одновременное использование с местными выключателями.
Тип
реле
Артикул
EA14.002.003
Код ETIM
EC000436
Напряжение питания
85-265 В AC/DC
Потребляемая мощность:
- в рабочем режиме
0,4 Вт
- в режиме ожидания
0,25 Вт
Частота радиоканала
868 МГц
Максимальная дальность действия
100 м*
Максимальный коммутируемый ток
2х6 А
Максимальный мощность нагрузки
2 контактный, управляемый уровнем L или N
Вход управления
1 контактный, управляемый уровнем L или N
Напряжение на входе
10-16 В DC
Максимальный ток входа
<3 мА
Диапазон рабочих температур
-25 - +65 ºC
Степень загрязнения среды
2
Категория перенапряжения
III
Коммутационная износостойкость
100000 циклов
Подключение
винтовые зажимы, 2,5 мм2
Степень защиты
IP20
Тип корпуса
1S
Габариты (ШхВхГ)
18x90x65 мм
Монтаж
на DIN-рейке 35мм
