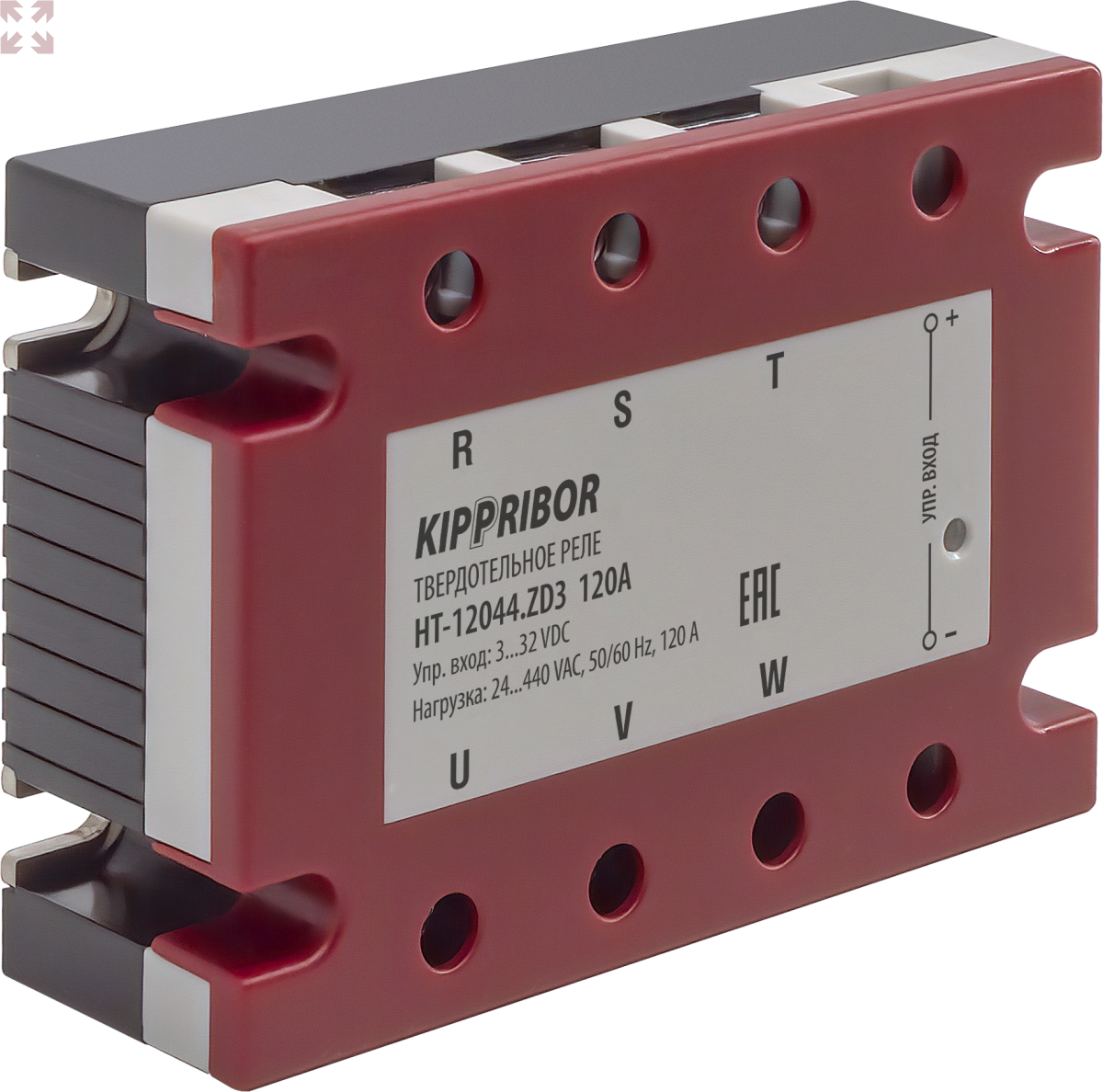

Трехфазное твердотельное реле HT-12044.ZD3 [M02], 120А, 3-32V DC

(0)

10 842 ₽

В корзину

Быстрый заказ

Под заказ

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: HT-12044.ZD3 [M02]
Производитель: KIPPRIBOR

Назначение HT-12044.ZD3

Твердотельные реле KIPPRIBOR HT-12044.ZD3 предназначены для управления трехфазной электрической нагрузкой до 60 А. Они применяются для управление таким оборудованием как нагревательные элементы, лампы накаливания, асинхронные двигатели.

Характеристики реле HT-12044.ZD3

Оптическая изоляция (вход/выход): 2500 V AC;
Тип коммутации: переключение в «0», коммутация постоянного тока;
Максимально допустимое импульсное напряжение: 1000 V AC;
Светодиодная индикация для контроля наличия входного сигнала;
Тип сигнала управления HT-12044.ZD3: постоянное напряжение 3…32 V DC;
Электрическое соединение трехфазной нагрузки в звезду / треугольник.

Модификация твердотельного реле	HT-10044.ZD3
Тип выходного элемента	Симистор (TRIAC)
Управляющее напряжение	3…32 V DC
Потребляемый ток в цепи управления	6…35 мА
Управляющее напряжение (порог включения / порог выключения)	3 V DC/1 V DC
Коммутируемое напряжение	40…440 V AC
Номинальный ток (варианты исполнения)	120А
Максимально допустимое импульсное напряжение	1000 V AC
Падение напряжения в цепи нагрузки (включенное состояние)	≤1,6 V DC
Время переключения реле	≤10 мс
Ток утечки в цепи нагрузки (выключенное состояние)	≤10 мА
Сопротивление изоляции	500 МОм при 500 V DC
Температура окружающей среды	-30…+80 гр.С
Габаритные размеры	106 х 75 х 31,5 мм
Индикация наличия управляющего сигнала	Светодиод
Способ монтажа	Крепление винтами на плоскость
Масса (в зависимости от номинала по току)	≤500 г
Примечание	1) При токе нагрузки большем 10 А монтаж реле осуществляется на охлаждающий радиатор. 2) При использовании реле для управления индуктивной нагрузкой необходимо установить варистор параллельно цепи нагрузки (в соответствии со схемой включения).
