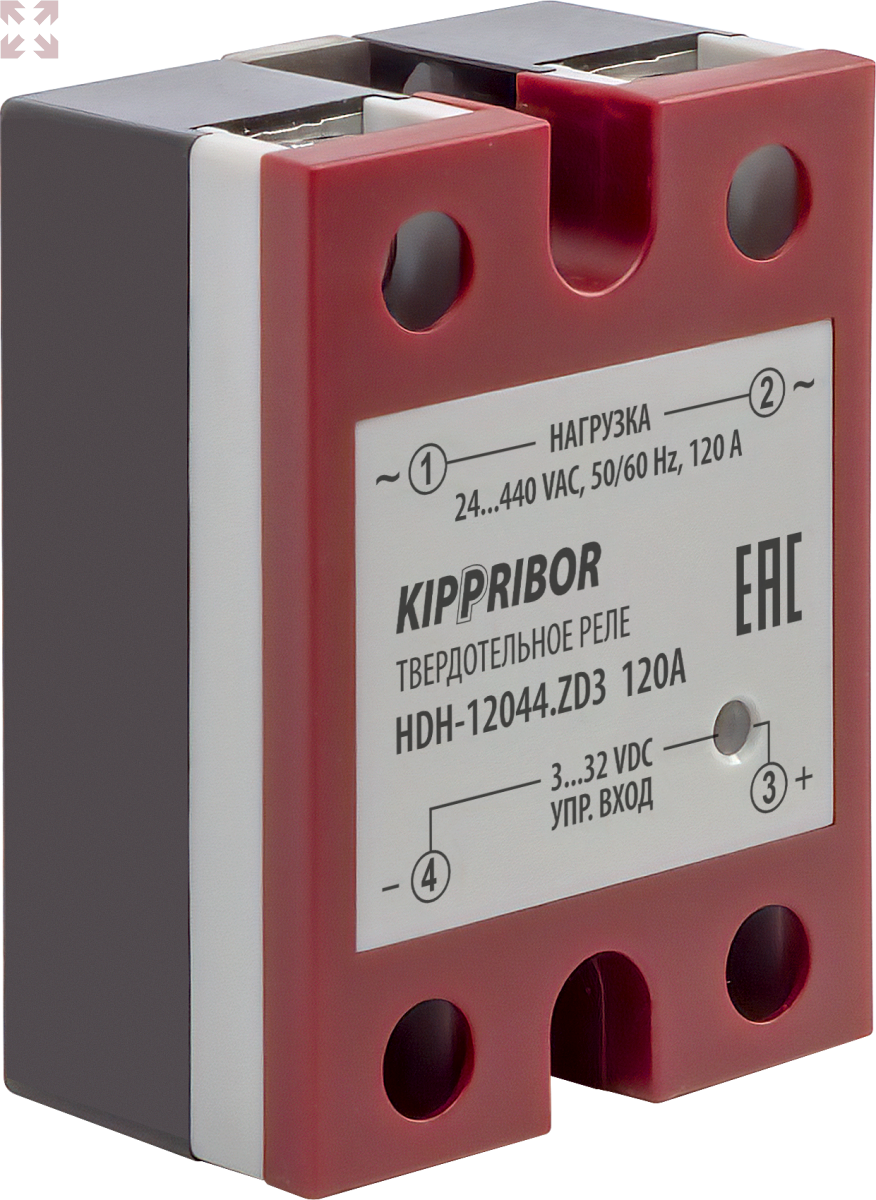

Однофазное твердотельное реле HDH-12044.ZD3 [M02], 120А, 3-32 V DC

Назначение реле HDH-12044.ZD3(M01) KIPPRIBOR

Твердотельные реле HDH-12044.ZD3(M01) KIPPRIBOR предназначены для управления однофазной электрической нагрузкой до 120 А. Реле изготавливаются с двойным SCR-выходом (два тиристора, наращенных непосредственно на охлаждающей подложке, и разнесенных друг от друга), что позволяет достичь более качественного рассеивания тепла по сравнению с другими типами твердотельных реле, а так же выдерживать номинальные токи на резистивной нагрузке длительный период времени.

Характеристики HDH-12044.ZD3(M01)

• Высокая надежность твердотельного реле HDH-12044.ZD3(M01) KIPPRIBOR, обусловленная SCR выходом;
• Возможно применение для коммутации высокоиндуктивной нагрузки;
• Оптическая изоляция (вход/выход): 2500 V AC;
• Тип коммутации: переключение в «0»;
• Максимально допустимое импульсное напряжение: 900 V AC;
• Светодиодная индикация для контроля наличия входного сигнала;
• Управляющее напряжение: 3…32 V DC.

Область применения

• Управление однофазной электрической нагрузкой: лампы накаливания, катушки клапанов, соленоидов, электромагнитов и т.п.;
• Управление маломощными однофазными электродвигателями;
• Управление регулирующими клапанами (задвижками) без использования ПБР1 двумя однофазными твердотельными реле совместно с контроллерами иил регуляторами, формирующими два дискретных сигнала: "больше" и "меньше".
