Тепловое реле CR-810 для работы с внешними термисторными датчиками

(0)
3 050 ₽
В наличии

Точный срок поставки товара уточняйте у менеджера по телефону


Артикул
CR-810
Страна
Республика Беларусь
Производитель
Евроавтоматика F&F
Инструкция:
Загрузить

Назначение
Для контроля  температуры обмоток и защиты от перегрева электродвигателей, генераторов, трансформаторов, оснащенных температурными датчиками (термисторами).

Особенности:

  • Индикация режимов работы;
  • Широкий диапазон питающих напряжений;
  • Возможность блокировки повторного запуска.

Область применения
Применяется в электроустановках оснащенных датчиками температуры (термисторами).

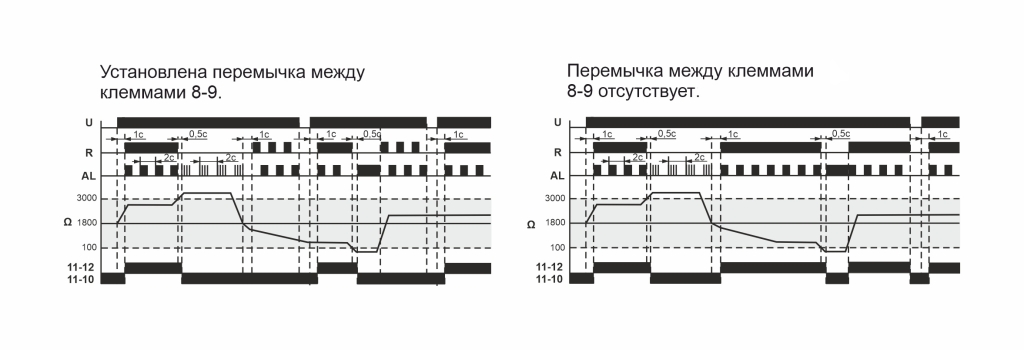

Принцип работы
​Если температура обмоток и напряжение питания реле в пределах нормы, контакты исполнительного реле замкнуты (11-12), нагрузка подключается к сети питания. С увеличением температуры обмоток электроустановки сопротивление цепи датчиков возрастает, и при превышении значения 3000 Ом нагрузка отключается от сети питания (контакты 11-12 размыкаются). Реле включается автоматически при понижении температуры электроустановки (сопротивление цепи датчиков менее 1800 Ом). Функцию автоматического повторного включения можно отключить, установив перемычку на клеммы 8-9. Также реле отключает нагрузку от сети питания при понижении сопротивления цепи датчиков ниже 100 Ом (короткое замыкание) или при отключении напряжения питания самого реле. Температурные датчики (термисторы) соединяются между собой последовательно.
