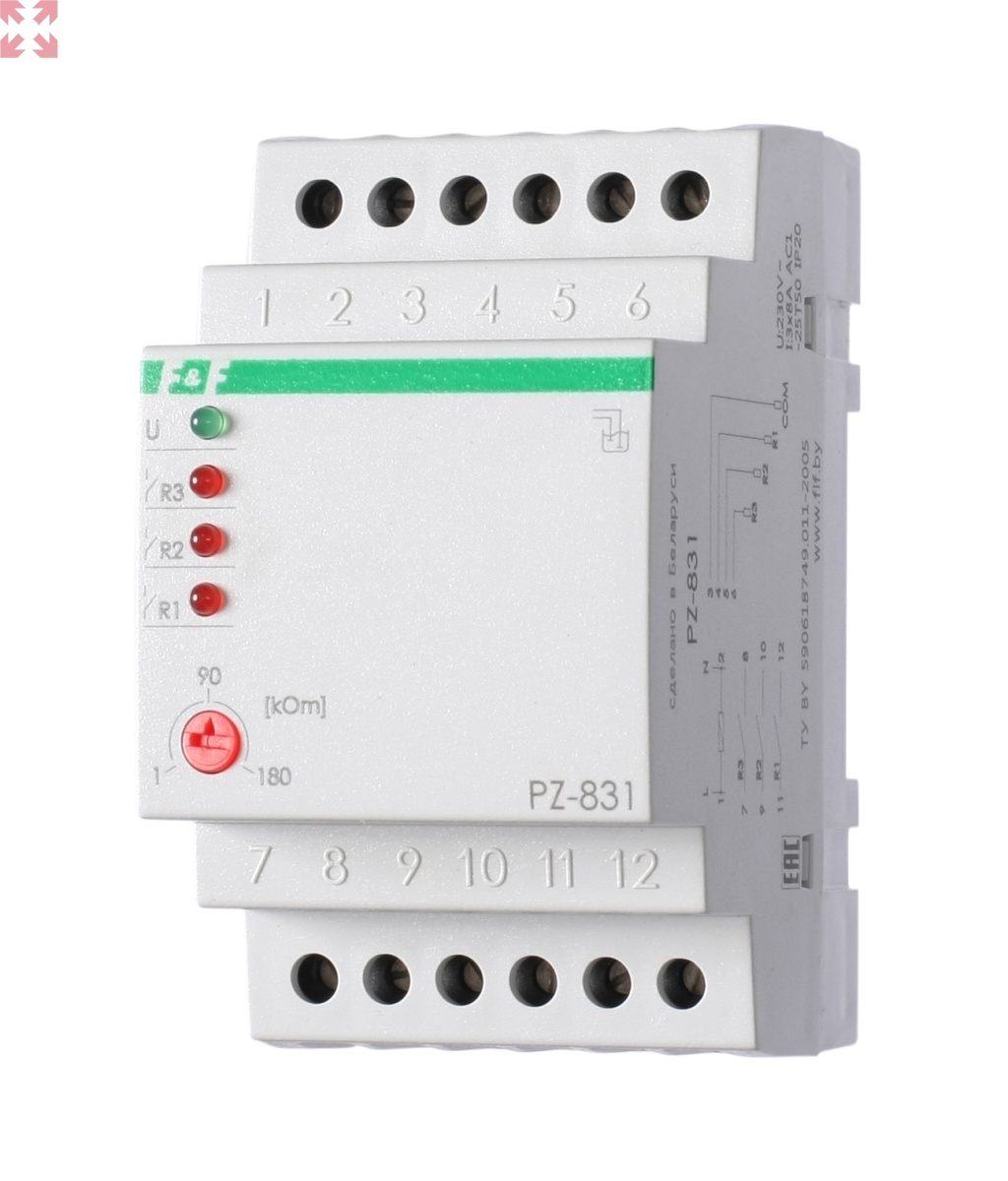

Реле контроля уровня трехуровневое PZ-831, 3x8А контакта 3Z(замыкающ.), 220В 50Гц, 4 датчика в комплекте, регулировка чувствительности срабатывания.

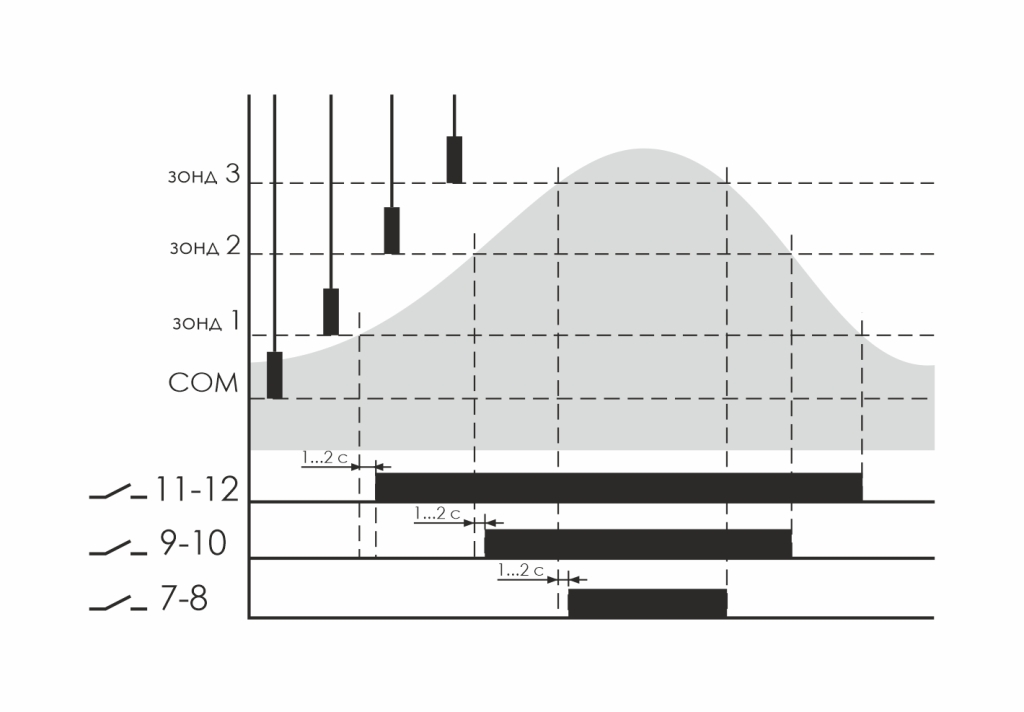

Работа автомата основана на измерении сопротивления электропроводящих жидкостей между общим зондом (СОМ) и зондами 3 уровней (R1, R2, R3). При соединении жидкостью общего зонда с любым из оставшихся зондов происходит переключение соответствующего выходного реле.

Например, если расположить зонды трёх уровней (R1, R2, R3) на различной высоте относительно дна резервуара, каждое из выходных реле будет сигнализировать о достижении жидкостью соответствующего уровня (этим сигналом можно включать какое-то дополнительное оборудование).

Если же расположить зонды 3 уровней (R1 R2, R3) в 3 различных резервуарах, то можно независимо фиксировать достижение определённого уровня жидкости в каждом из них. При этом необходимо в каждом из резервуаров установить по отдельному общему зонду (СОМ) и соединить их с клеммой 3 реле.

Применение:

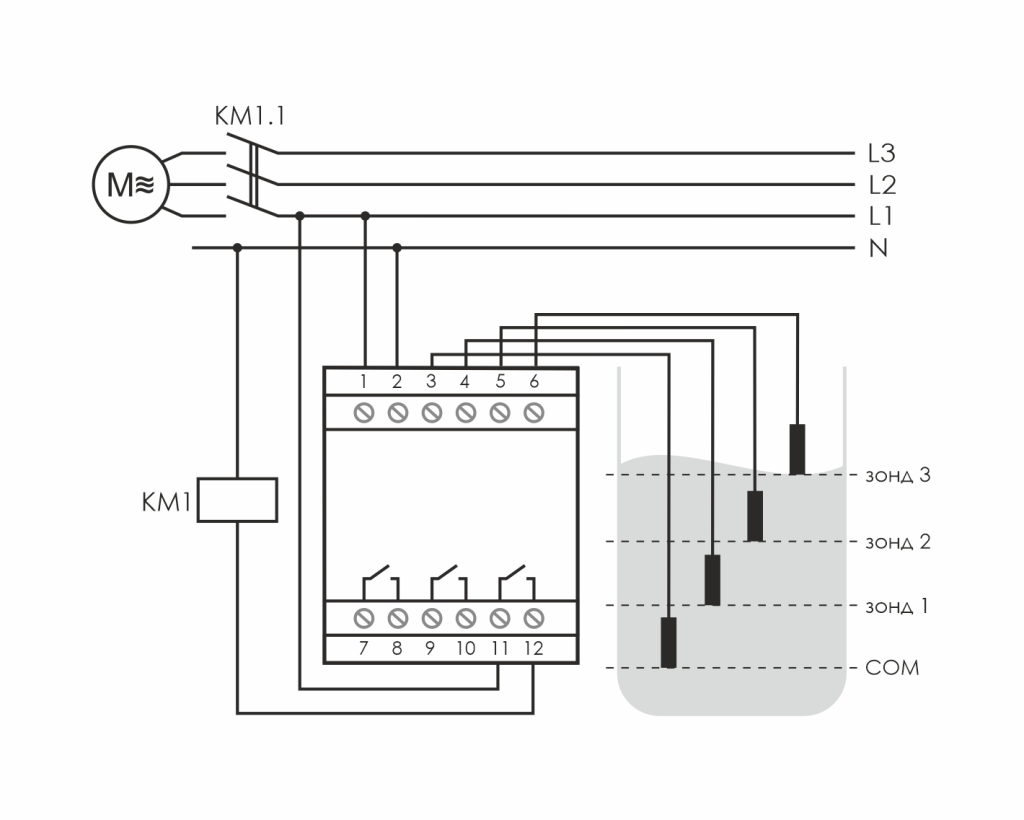

Применяются для контроля и поддержания заданного уровня электропроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т. п. и управления электродвигателями насосных установок. Автомат контролирует наличие жидкости на 3 уровнях. Может применяться как для контроля уровня электропроводящей жидкости на 3 уровнях одного резервуара, так и независимого контроля уровней жидкости одновременно в 2 или 3 резервуарах.

Внимание!
В зависимости от жидкости, в которую помещается датчик, изменяется чувствительность входных каскадов автомата.
Для нормальной работы посте монтажа следует отрегулировав чувствительность при помощи воротка на литой панели.
