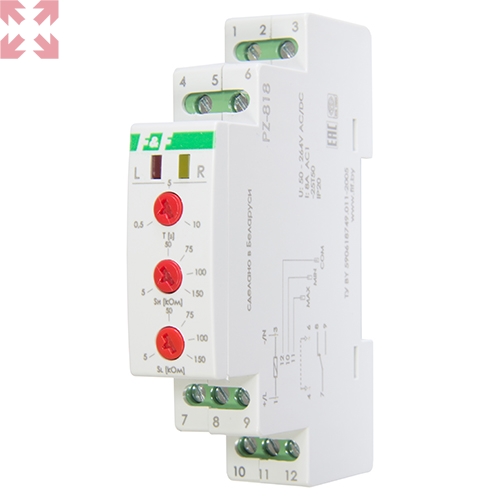

Реле контроля уровня жидкости PZ-818 двухуровневое (3 датчика в комплекте)

Назначение
Реле контроля уровня PZ-818 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей.

Область применения
Применяется в системах автоматики и защиты управления сливом и наполнением резервуаров.

Особенности
- два уровня контроля жидкости: минимальный, максимальный;
- напряжение питания 24…264 В, АС/DC;
- регулируемый диапазон времени включения/отключения 0,5…10 секунд;
- раздельная регулировка чувствительности зондов по верхнему и нижнему уровню жидкости в диапазоне сопротивлений от 5…150 кОм;
-  контакт 1NO/NC, максимальный ток нагрузки 8 А;

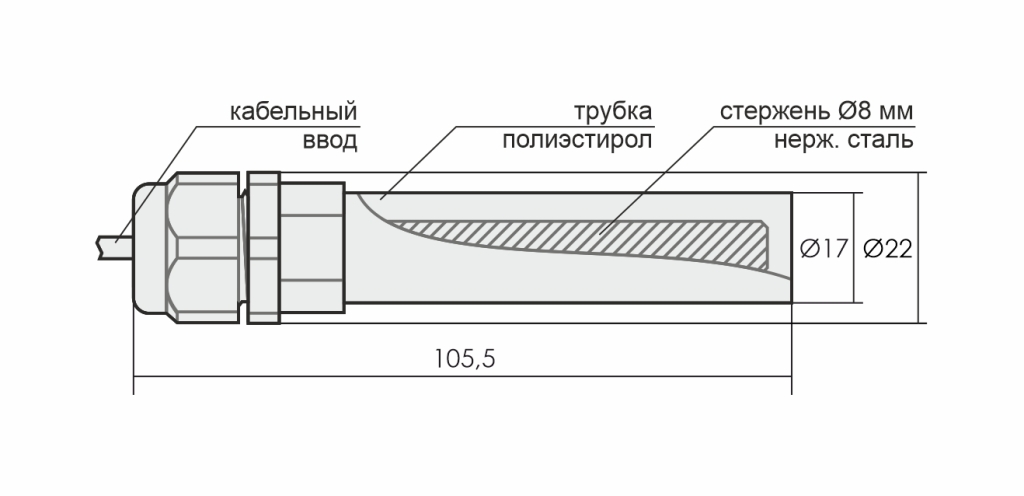

- зонды уровня PZ2 в комплекте (3 шт.).

Принцип работы

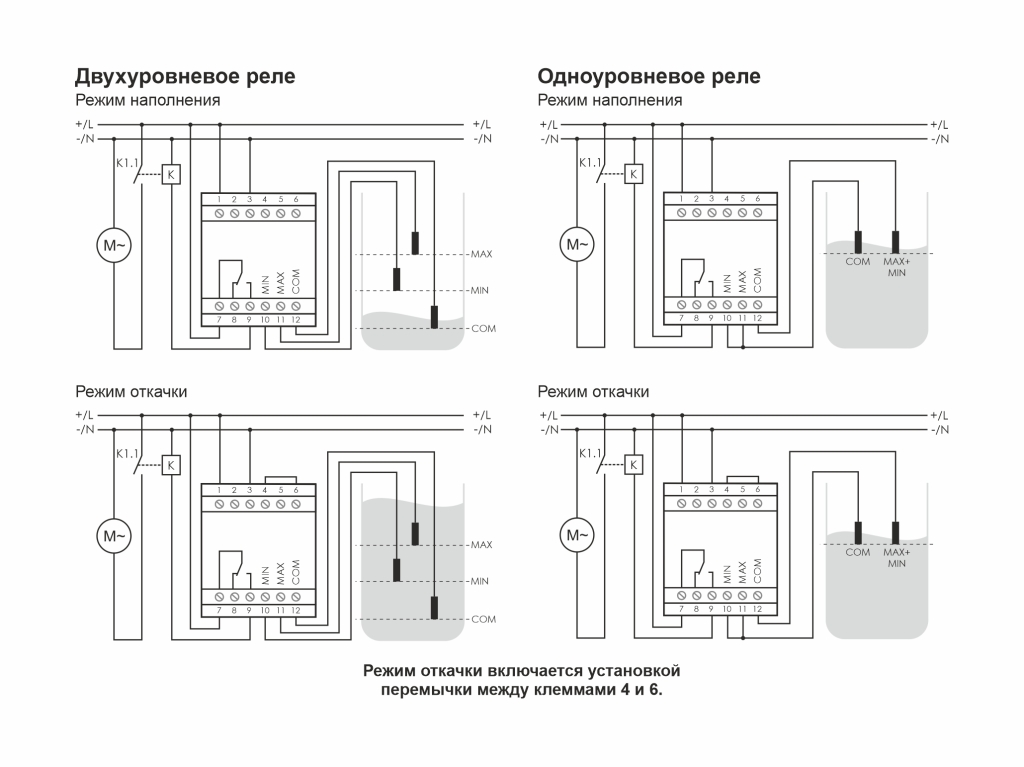

Принцип работы кондуктометрических датчиков основан на том, что при достижении жидкостью в емкости определенного уровня, рабочая жидкость замыкает электрод зонда (MAX, MIN) с электродом зонда COM, в цепи протекает электрический ток, приводя к срабатыванию реле. Настройка чувствительности зондов осуществляется регулировкой входного сопротивления реле (регулировка SH и SL на лицевой панели изделия) раздельно по верхнему и нижнему уровню контролируемой жидкости. Зонды уровня питаются переменным напряжением, имеют гальваническую развязку от сети питания и контактов управления нагрузкой.
