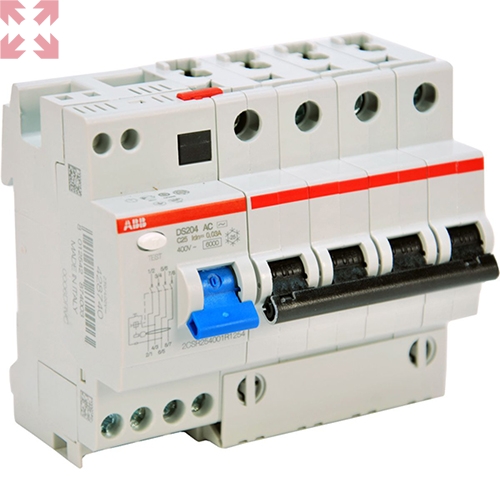

Дифференциальный автомат DS204, 4 полюса, 16А/30мА.

Дифференциальный автомат DS204 16А/30мА.

Устройства, управляемые дифференциальным током предназначены для электрических сетей переменного тока с номинальным напряжением не выше 440 В для защиты людей от поражения электрическим током и их имущества от теплового действия электрического тока.

В нормальном режиме, при отсутствии тока утечки, по проводникам силовой цепи, проходящим сквозь окно магнитопровода, протекают рабочие токи нагрузки. Эти токи наводят в магнитном сердечнике равные, но векторно встречно направленные магнитные потоки. Результирующий магнитный поток равен нулю, следовательно, ток во вторичной обмотке также равен нулю. Вся система находится в состоянии покоя.

При возникновении тока утечки (например, утечки на землю или прикосновении человека к токоведущим частям ЭУ) - баланс токов в питающих проводниках, а следовательно и магнитных потоков в сердечнике, нарушается, и во вторичной обмотке появляется трансформированный дифференциальный ток. Если этот ток превышает значение уставки электромагнитной защелки на постоянном, магните, защелка срабатывает и, посредством рычага, размыкает замок механизма свободного расцепления, тем самым отключая защищаемую цепь от питающей сети.

К аппаратам DX поставляются дополнительные устройства: дополнительные контакты, аварийная сигнализация, минимальные расцепители, независимые расцепители. Все дополнительные устройства (не более 3-х одновременно) устанавливаются на левой стороне аппарата DX, при этом через них может быть пропущена шина питания вилочного типа. При этом между автоматическим выключателем и дополнительным устройством управления может устанавливаться еще одно (не более) дополнительное устройство управления на группу совместно работающих выключателей и одно дополнительное устройство сигнализации (0,5 модуля, т.е. 2 устройства = 1 модуль).
