Реле напряжения CP-708. Для устновки в подразетник, 10А, нижний U1 150-210В, верхний U2 230-260В

(0)

2 480 ₽

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: CP-708
Страна: Республика Беларусь
Производитель: Евроавтоматика F&F
Инструкция:: Загрузить

Реле контроля напряжения CP-708 предназначено для непрерывного контроля величины напряжения в однофазной сети переменного тока и защиты электроустановок, электроприборов и т.п. от повышенного или пониженного напряжения путем отключения питания при выходе его за установленный пределы. Реле включено, если контролируемое напряжение находится в установленном диапазоне. Диапазон (верхнее и нижнее значения) устанавливаются на панели управления. Повторное включение реле (после отключения) происходит автоматически, через время t установленное на реле, после восстановления в сетевого напряжения питания.

Индикация режима работы:

- горит светодиод R - напряжение в пределах нормы, реле включено, на индикаторе отображается текущее значение напряжения.
- мигание индикатора с частотой 1Гц - напряжение в сети питания выше(ниже) установленного порога отключения.
- мигание точек на табло с частотой 1Гц - напряжение в пределах нормы, происходит отсчет времени повторного включения нагрузки, после отключения при выходе напряжения за установленные пределы.

Монтаж:

1. В распределительном щите с помощью автоматического выключателя обесточить линию питающую розетку.
2. Снять розетку и подготовить провода для подключения к зажимной колодке реле контроля напряжения.

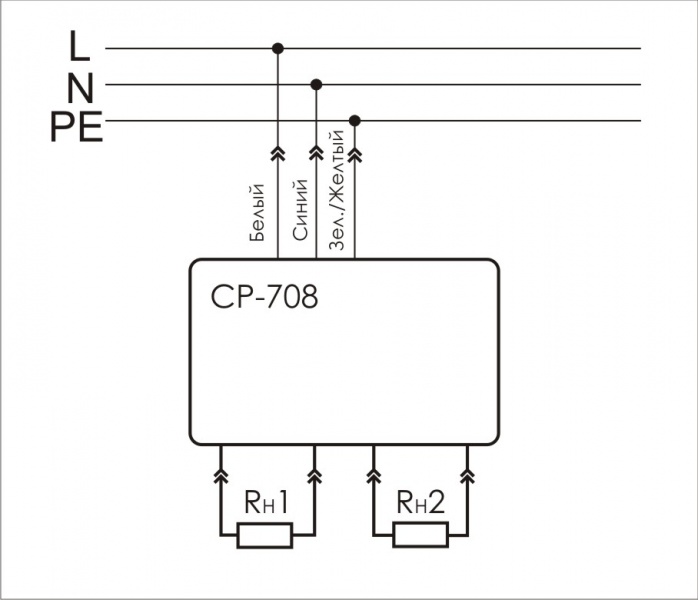

3. Фазный провод (L) питающей линии подключить к белому проводу, нулевой провод (N) подключить к синему проводу, провод заземления (РE) к зелено-желтому.
4. Зафиксировать изделие в монтажной коробке.
5. Одеть корпус и зафиксировать винтом.
6. Подключить питание линии в распределительном щите.
7. Выставить необходимые параметры для контроля напряжения в сети.

Параметр	CP-708
Напряжение питания:	230B 50 Гц
Максимальный ток нагрузки:	10А, АС1
Контакт:	1Z (1 замыкающий)
Порог напряжения - регулируемый: нижний U1 верхний U2	150-210 В 230-260 В
Задержка отключения: при росте напряжения при падении напряжения	0,1 - 1 сек 2 - 10 сек
Время повторного включения:	2 сек - 9,5 мин
Погрешность измерений:	2 %
Рабочая температура:	от -25°С до +50°С
Время переключения:	от 0,5 до 0,8 сек.
Степень защиты:	IP20
Коммутационная износостойкость:	>10⁵ циклов
Подключение:	винтовые зажимы 2,5 мм²
Размеры:	22x82x123 мм
Тип корпуса:	двойная розетка
Монтаж:	в монтажную коробку
