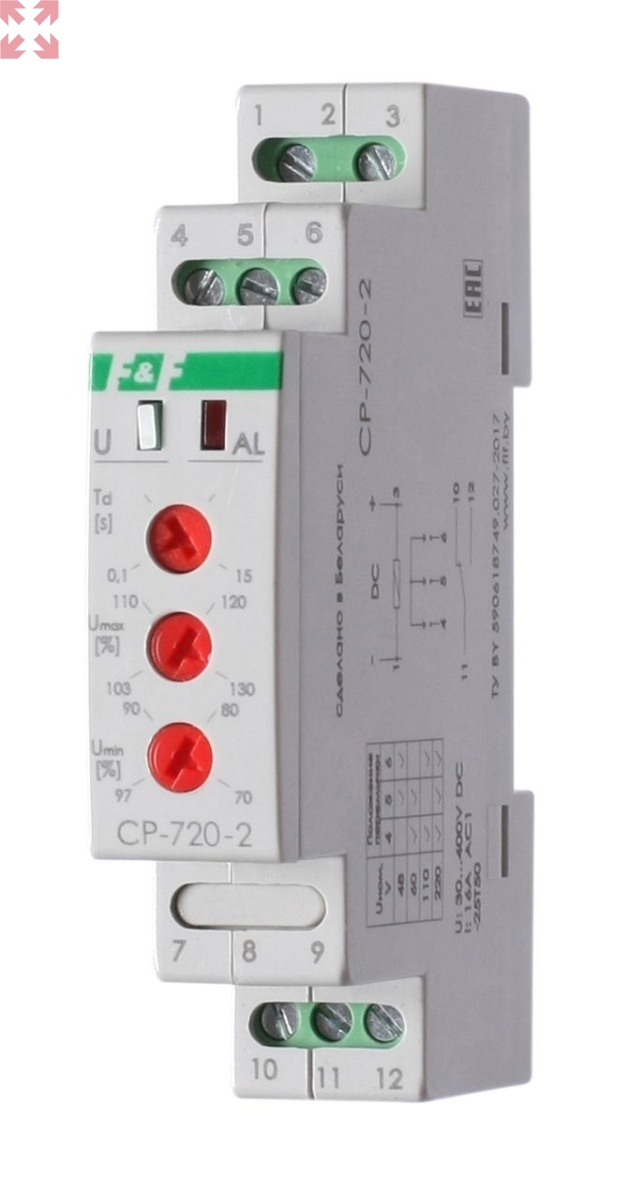

Однофазное реле напряжения CP-720-2
Точный срок поставки товара уточняйте у менеджера по телефону
- Артикул
- CP-720-2
- Страна
- Республика Беларусь
- Производитель
- Евроавтоматика F&F
- Инструкция:
Загрузить
Назначение
Реле контроля напряжения CP-720-2 предназначено для непрерывного контроля величины напряжения в однофазной сети постоянного тока и защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения питания, контроля напряжения в системах автоматики. Защита осуществляется путем отключения нагрузки от сети питания.
Принцип работы

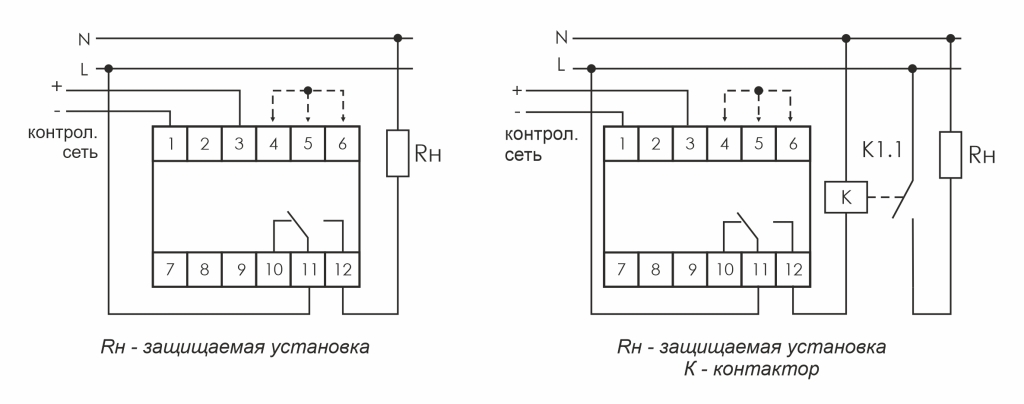

Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. При выходе напряжения за установленные пределы реле отключает защищаемое оборудование. После восстановления сетевого напряжения реле включается автоматически через время повторного включения (4 секунды). Если контролируемое напряжение находится в пределах заданного потенциометрами диапазона, контакты 11 и 12 исполнительного реле замкнуты – горит зеленый светодиод. Выбор номинального напряжения осуществляется путем установки перемычки (только при отключенном устройстве) между клеммами 4, 5, 6 согласно табл. 1
Область применения
Использование в сферах, где необходима защита однофазных нагрузок в сети постоянного тока от повышенного/пониженного напряжения питания.
