Реле контроля фаз CZF-314. Регулировка порога отключения, монтаж на DIN-рейке 35 мм

(0)

2 610 ₽

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: CZF-314
Страна: Беларусь
Производитель: Евроавтоматика F&F

Автомат защиты электродвигателей CZF-314 предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях:
1.отсутствия хотя бы одной из фаз;
2.асимметрии напряжения;
3.контроль верхнего значения напряжения;
4.контроль нижнего значения напряжения.

Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение во 2 случае происходит с задержкой 1-10 сек..
В случае 1 изделие выключается с задержкой 0,1 сек.,а в случаях 3 - 0,5 сек, 4 - 5 сек. Включение происходит автоматически после восстановления сетевого напряжения питания. CZF-314 защищает также от симметричного падения напряжения в фазах.
Изделие работает без нулевого провода.

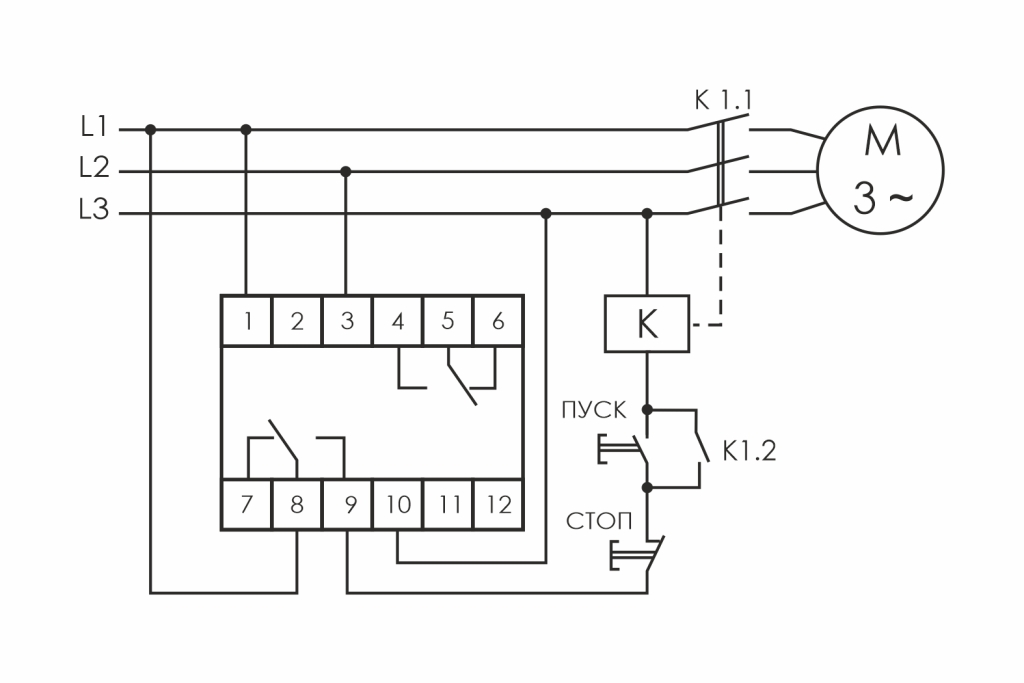

Монтаж:

1. Отключить питание;
2. Подключить: 1, 3, 10-12 к входным зажимам контактора.. Один проводов управления контактором L3, другой подключить к зажиму 9.
3. Включить питание:
   - светится зеленый светодиод - напряжение в пределах нормы, можно произвести запуск двигателя;
   - горит красный - асимметрия либо напряжение ниже 320В;
   - моргает красный с частотой 1Гц - повышение напряжения более 480В.
4. Проверить работу реле, отключая напряжение в отдельных фазах. Зеленый светодиод должен погаснуть, электродвигатель отключиться, что свидетельствует о правильной работе автомата.

Сигнализация:

Зеленый индикатор:
     - горит - нагрузка включена;
     - моргает - отсчет времени повторного включения.

Красный индикатор:
     - горит - асимметрия либо напряжение ниже 320В;
     - моргает с частотой 1Гц - повышение напряжения
       более 480В.

Параметр	CZF-314¹
Напряжение питания, В:	3x400
Максимальный ток катушки контактора, А:	2
Контакты:Z-замыкающий, P-переключающий, R-размыкающий	2P
Сигнализация питания:	-
Сигнализация аварии:	красный светодиод
Сигнализация подключения нагрузки:	зеленый светодиод
Напряжение отключения, В: -при падении напряжения в фазах -при повышении напряжения в фазах	320 480
Максимальная асимметрия напряжения, В:	20-80 (регулируемая)
Гистерезис:	5
Задержка отключения, с: -при асимметрии -при падении напряжения в фазах -при повышении напряжения в фазах	1-10(регулируемая) 5 0,5
Задержка включения,с:	2-180(регулируемая)
Диапазон рабочих температур, °С:	от -25 до +50
Потребляемая мощность, Вт:	1,6
Габариты (ШхВхГ),мм:	18х90х65
Тип корпуса (см. Приложение 1):	1S
Подключение:	винтовые зажимы 2,5 мм²
