Реле контроля наличия фаз CZF-B, асимметрия

(0)

1 840 ₽

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: CZF-B
Страна: Республика Беларусь
Производитель: Евроавтоматика F&F
Инструкция:: Загрузить

Назначение
Реле контроля фаз CZF-B предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях: отсутствия напряжения хотя бы одной из фаз, асимметрии напряжения, обрыва нулевого провода.

Область применения
Применяется для защиты электродвигателей и электроустановок, питаемых от трехфазной сети.

Особенности
1. Контроль асимметрии между фазами.
2. Контроль наличия фаз.
3. Контроль обрыва нулевого провода.

Принцип работы

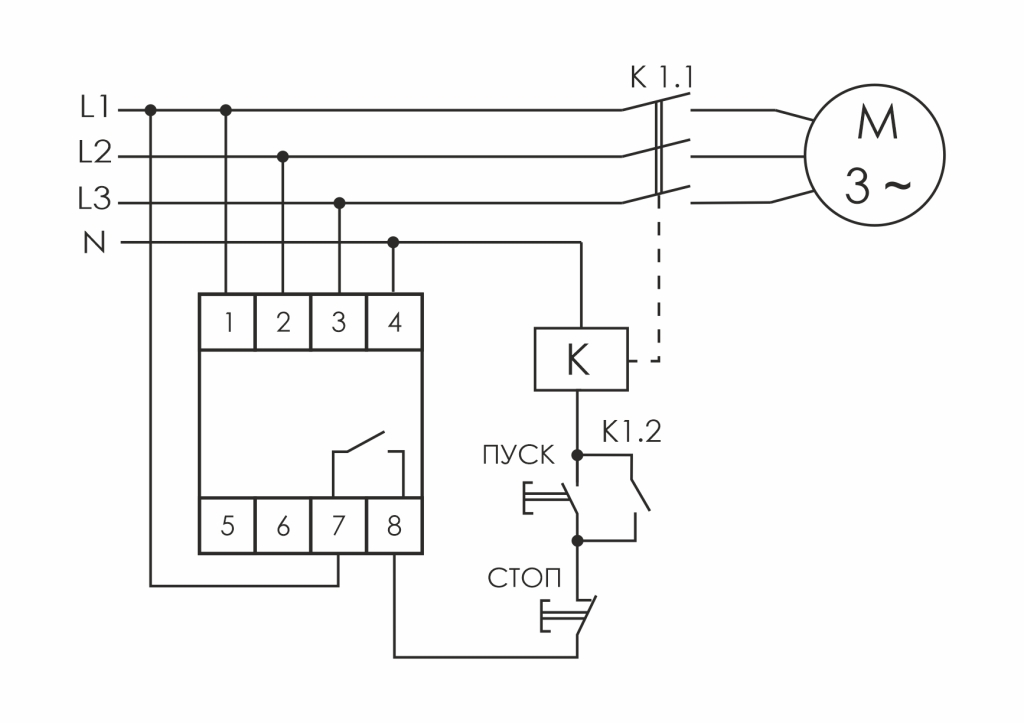

Если напряжение в пределах нормы, контакты исполнительного реле 7, 8 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.

Артикул	EA04.001.002
Код ETIМ	EC001441
Напряжение питания	3х400/230+N / 50
Максимальный коммутируемый ток, А	8 АС-1 / 250 В
Контакт	1NO
Индикация питания	светодиод в каждой фазе
Индикация включения нагрузки	светодиод L3
Асимметрия напряжения, В	55
Гистерезис	5 В
Задержка отключения по асимметрии, с	3…5
Потребляемая мощность, Вт	1,6
Диапазон рабочих температур	от -25 до +50°С
Степень защиты	IP20
Коммутационная износостойкость, циклов	>100000
Степень загрязнения среды	2
Категория перенапряжения	III
Габариты (ШхВхГ), мм	35х90х65
Подключение	винтовые зажимы 2,5 мм2
Момент затяжки винтового соединения, Нм	0,5
Тип корпуса	2S
Монтаж	на DIN-рейку
