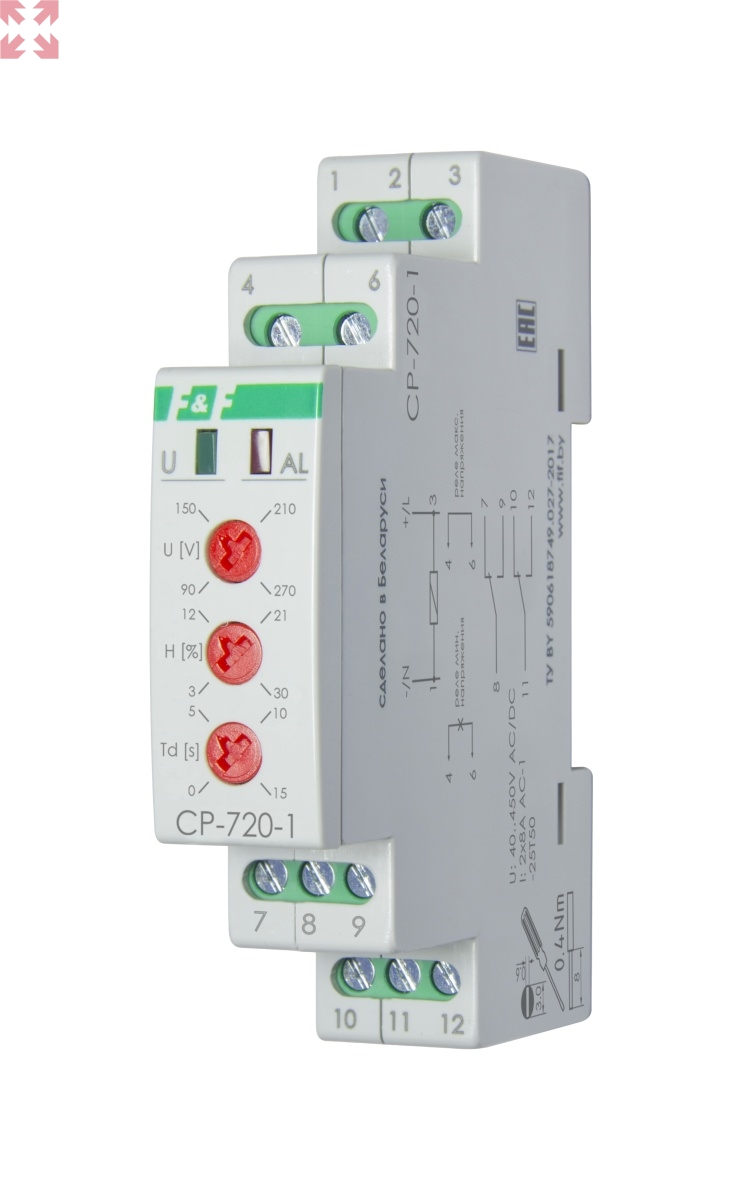

Однофазное реле напряжения CP-720-1

(0)

3 890 ₽

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: CP-720-1
Страна: Республика Беларусь
Производитель: Евроавтоматика F&F
Инструкция:: Загрузить

Назначение
Реле контроля напряжения CP-720-1 предназначено для использования в системах автоматики в качестве устройства реагирующего на отклонения переменного или постоянного напряжения (реле минимального или максимального напряжения).

Особенности
- напряжение питания (контролируемая сеть) 40…450 В AC/DC;
- диапазон уставок напряжений 90..270 В AC/DC;
- гистерезис 3..30 % UH;
- регулируемая задержка отключения <0,1…15 c;
- контакт 2NO/NC, гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания.

Принцип работы
Величина контролируемого напряжения и гистерезис устанавливаются потенциометрами на лицевой панели, также имеется возможность задать задержку срабатывания реле.
Выбор режима работы реле осуществляется перемычкой между клеммами 4-6:
- отсутствует – реле минимального напряжения;
- установлена – реле максимального напряжения

Область применения
Применяется в схемах автоматизации, управления, сигнализации.

Артикул	EA04.009.023
Код ETIM	EC001438
Напряжение питания (контролируемая сеть), В	40..450
Частота, Гц DC	40..60
Максимальный коммутируемый ток, А	2x8 AC-1
Контакт	2NO/NC
Индикация	2 светодиода
Диапазон уставок напряжений (UH), В	90..270
Гистерезис, % UH	3..30
Время готовности, с, не более	0,2
Задержка отключения Td (регулируемая)	<0,1..15
Задержка повторного включения, с, не более	0,2
Потребляемая мощность, Вт, не более	1,5
Диапазон рабочих температур,°С	-25...+50
Степень защиты	IР20
Коммутационная износостойкость, циклов	>100000
Степень загрязнения среды	2
Категория перенапряжения	III
Габариты (ШхВхГ), мм	18х90х65
Подключение (винтовые зажимы)	2,5 мм²
Тип корпуса	1S
Масса, г	70
Монтаж	на DIN-рейке 35 мм
Момент затяжки винтового соединения, Нм	0,4
