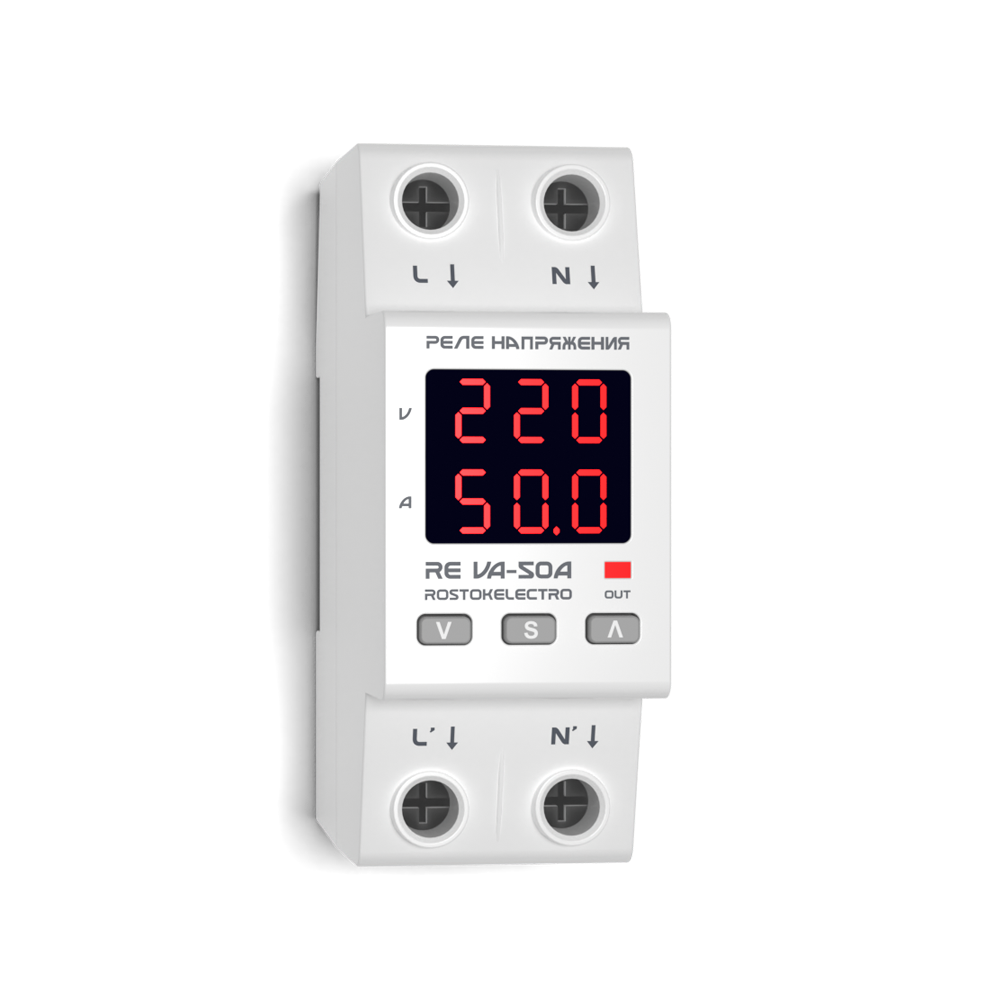

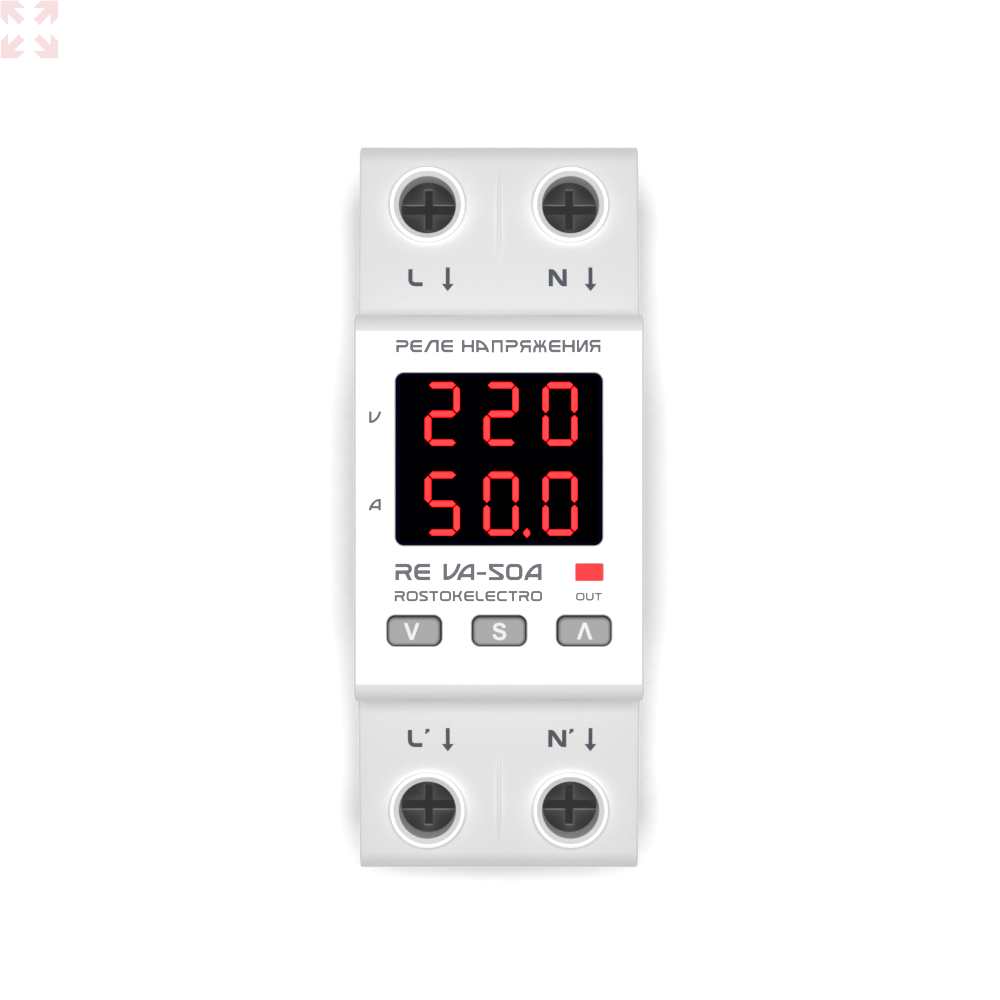

Реле напряжения RE VA-50A с контролем тока 50А 220В на DIN-рейку

(0)

3 690 ₽

В корзину

Быстрый заказ

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: VA-50A
Страна: Россия
Производитель: RostokElectro
Инструкция:: Загрузить

Реле напряжения с защитой от перегрузок по току RE серии VA предназначено для защиты электрического оборудования от скачков напряжения в сети, обрыва нулевого провода и превышения тока в цепи потребителей.

Реле напряжения RE серии VA может работать как с бытовой электросетью с частотой 50Гц, так и источниками напряжения с нестабильной «плавающей» частотой (генераторы и др.). Для этого в меню настроек нужно выбрать соответствующий режим работы

Эти приборы существенно увеличивает срок эксплуатации бытовой техники и прочего электрооборудования.

Прибор не имеет аналогов, совмещая в себе функционал нескольких устройств:

● реле напряжения;

● реле тока (ограничителя мощности).

● амперметра;

● вольтметра;

● ваттметра

Основные особенности:

1. Работа при плавающей частоте в пределах 45-65 ГЦ. Эта функция – незаменима при использовании реле в сети с генератором, как источником резервного или постоянного питания.

2. Возможность изменения ограничения по току с шагом 1А от номинального. Эта функция дает возможность применять реле, когда требуется уменьшить порог или использовать не стандартные значения.

3. Полноценный транзит нуля (шина 16 кв.мм).

4. Блокировка кнопок от случайного нажатия.

5. Вывод на экран значения потребляемой мощности, наряду со значениями напряжения и силы тока.

6. Скорость обработки показаний сети обеспечивает современные микроконтроллер Microchip, работающий на частоте 32 МГц!

7. True RMS.

8. Внутренняя Термозащита с возможностью контроля в настройках.

9. Размер 2 ДИН.

10. Полностью цифровое управление.

11. Четко читаемые показания сети на дисплее.

12. Настройка комфортного значения яркости дисплея.

Принцип работы и характеристики:

Измерительный блок на основе микропроцессора Microchip регистрирует и анализирует величину напряжения в сети, выявляя отклонения от установленных при настройке значений. При выходе показателей за эти пределы формируется сигнал на отключение и исполнительное устройство (реле с постоянно разомкнутым контактом для RE VA-32A, а для всех остальных – импульсное реле ) отключает нагрузку, тем самым предотвращая попадание не ее вход критических напряжений. Нагрузка включается автоматически после возвращения напряжения в установленный диапазон через установленный пользователем (по умолчанию 15 сек) промежуток времени.

Кроме того, прибор контролирует величину тока подключенной нагрузки и по аналогии с вводным автоматом.

Технические параметры

VA-32A

VA-40A

VA-50A

VA-63A

Номинальный ток нагрузки* (максимальный ток в течении не более 10 мин), А

32(40)

40(50)

50(63)

63(80)

Номинальная (долговременная) мощность, кВт

- при активной нагрузке

7,0

8,8

11,0

13,9

Рабочее напряжение, В

50-400

Пределы измеряемого тока, А

1-63

Рабочая частота сети, Гц

45-65

Верхний предел отключения по напряжению (программируется), В

210-270 (250)

Нижний предел отключения по напряжению (программируется), В

120-200 (170)

Время задержки включения (программируется), сек

5-600 (15**)

Время отключения по верхнему пределу напряжения, сек, не более

0,02

Время отключения по нижнему пределу напряжения, сек, не более

1 (120-170В)

0,02 (<120В)

Предел отключения по току, А

От 1 до I ном (шаг 1А)

Количество отключений по току

1-10, ∞

Время отключений, сек, при

Iном ˂ Iизм ˂ Iмакс – 600 сек;

Iмакс ˂ Iизм ˂ 2 Iном – 5 сек;

Iизм ≥ 2 Iном - 0,02 сек

Погрешность вольтметра, %, не более

1

Погрешность измерения силы тока (от 1А до 63А),%, не более

2

Потребляемая мощность реле, Вт, не более

RE V-32A               2.5

RE V-40/50/63А   1.5

Макс. сечение провода, мм²

10

Момент затяжки винтов клемм, Нм

2,2±0,2

Рабочая температура, °С

-25…+50

Габаритные размеры, мм

903567

Вес нетто, кг

0,185

Вес брутто, кг

0,205

**- Заводские установки

Крепление прибора на монтажный профиль TS-35 (DIN -рейка)
