Реле контроля наличия фаз CZF, асимметрия

Назначение
Реле контроля фаз CZF предназначены для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, обрыва нулевого провода.

Принцип работы

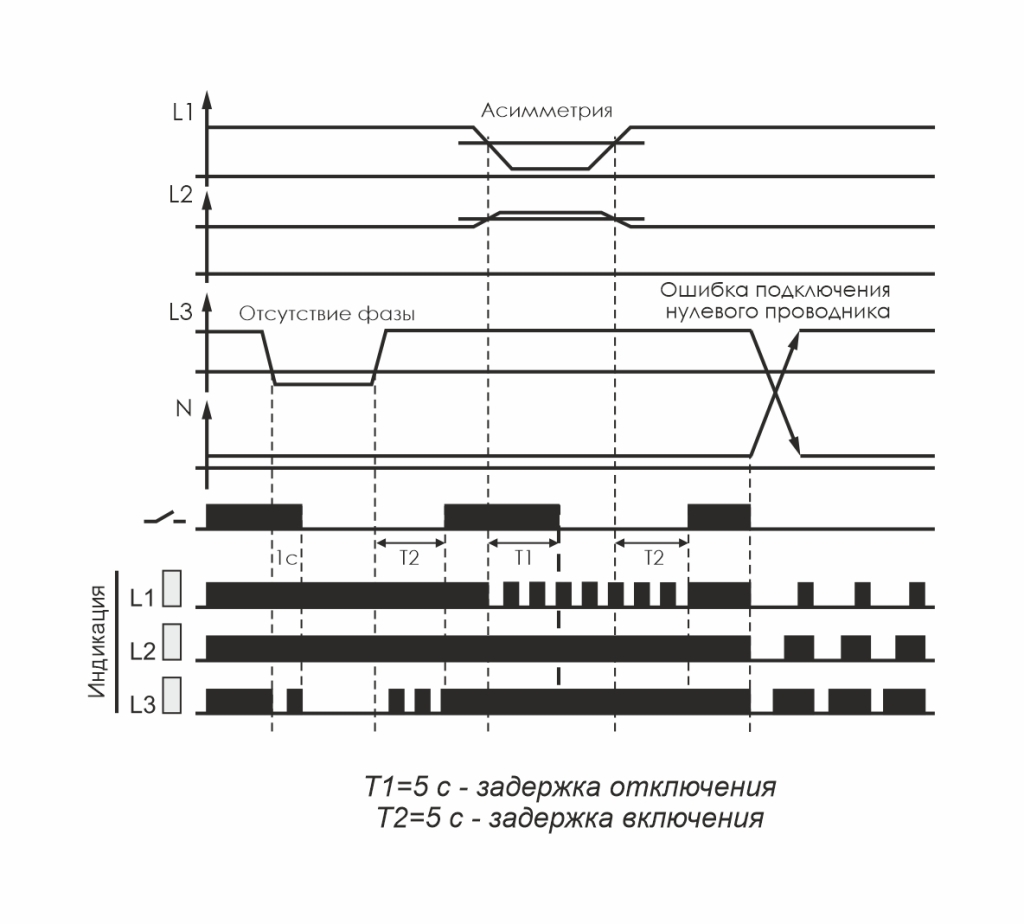

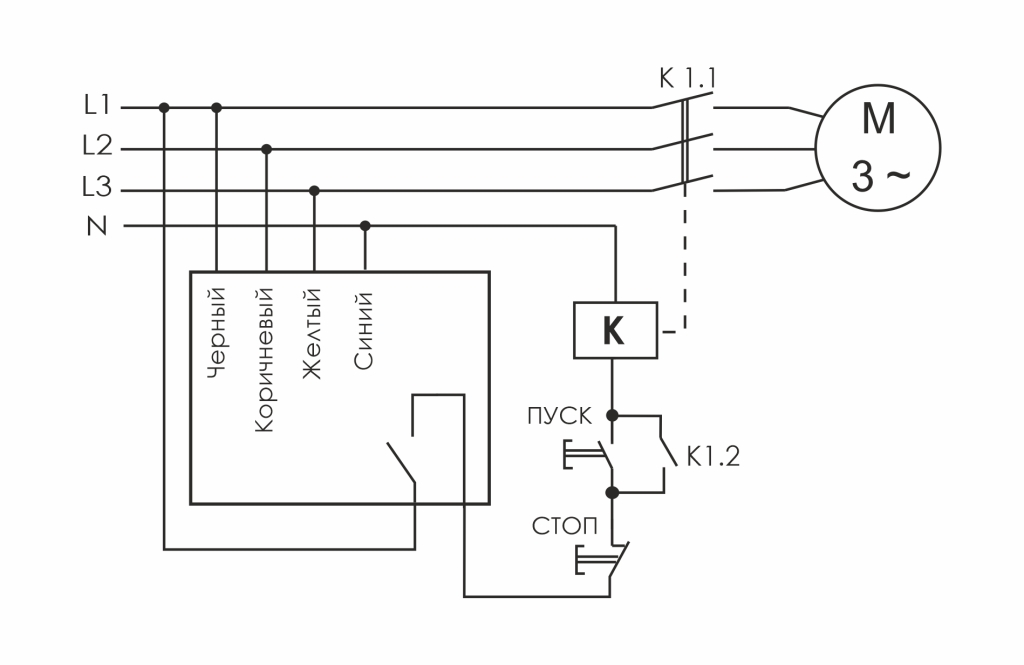

Если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле замкнуты и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в асимметрии напряжения случае происходит с задержкой 3-5 с. В случаях отсутствия напряжения хотя бы одной из фаз и обрыва нулевого провода изделие выключается с задержкой 0,1 с. Включение происходит автоматически после восстановления сетевого напряжения питания.
