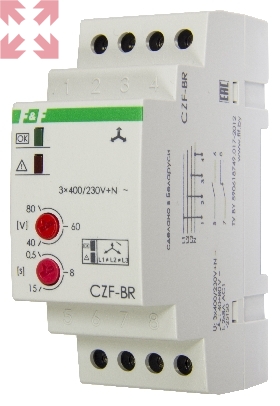

Реле контроля наличия фаз CZF-BR, регулируемые асимметрия и время отключения

(0)

2 260 ₽

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: CZF-BR
Страна: Республика Беларусь
Производитель: Евроавтоматика F&F
Инструкция:: Загрузить

Назначение
Реле контроля фаз CZF-BR предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
1. Отсутствия напряжения хотя бы в одной из фаз.
2. Асимметрии напряжения.
3. Обрыва нулевого провода.

Особенности
1. Контроль наличия фаз.
2. Контроль асимметрии между фазами.
3. Контроль обрыва нулевого провода.

Область применения
Применяется для защиты электродвигателей и электроустановок, питаемых от трехфазной сети.

Принцип работы

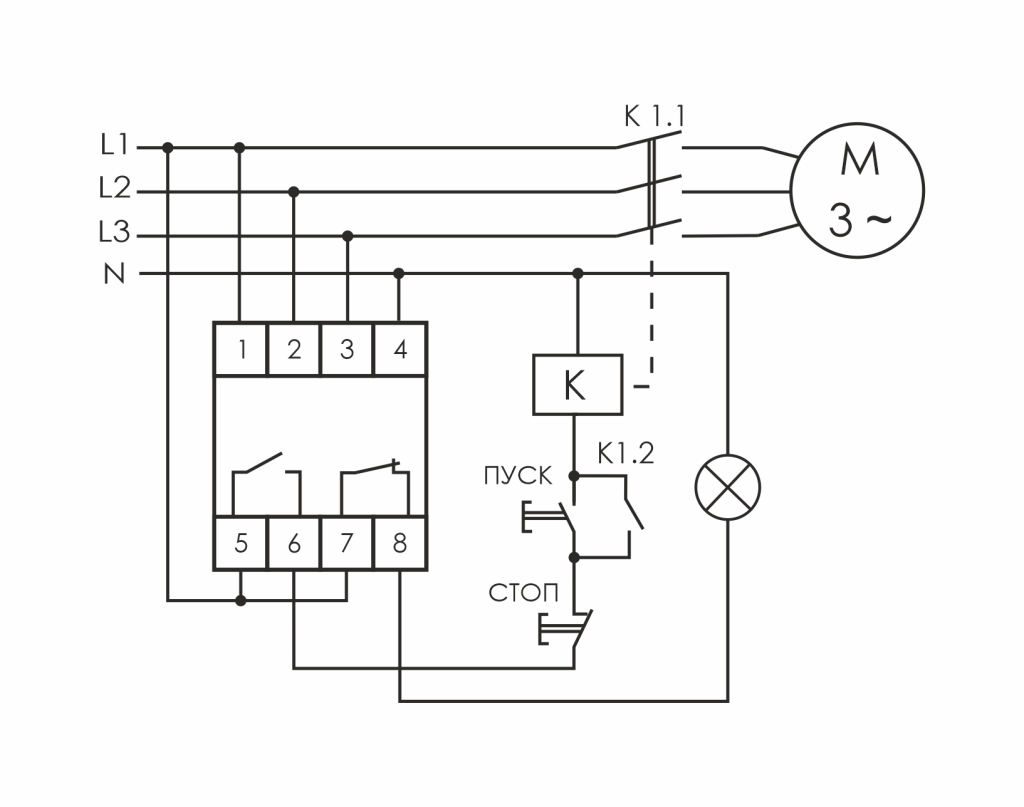

Если напряжение в пределах нормы, контакты исполнительного реле 5,6 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.

Артикул	EA04.001.003
Код ETIМ	EC001441
Напряжение питания	3х400/230+N / 50
Максимальный коммутируемый ток, А	2х8 АС-1 / 250 В
Контакт	1NO, 1NC
Индикация	2 светодиода
Гистерезис, В	5
Асимметрия напряжения, В	40-80
Задержка отключения, с
-по асимметрии (регулируемая)	0,5...15
-при обрыве фазы	0,1
Диапазон рабочих температур	от -25 до +50°С
Степень защиты	IP20
Коммутационная износостойкость, циклов	>100000
Степень загрязнения среды	2
Категория перенапряжения	III
Габариты (ШхВхГ), мм	35х90х65
Подключение	винтовые зажимы 2,5 мм2
Момент затяжки винтового соединения, Нм	0,5
Тип корпуса	2S
Монтаж	на DIN-рейку
