Реле контроля наличия фаз CZF-310, асимметрия

(0)

2 360 ₽

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: CZF-310
Страна: Республика Беларусь
Производитель: Евроавтоматика F&F
Инструкция:: Загрузить

Назначение
Реле контроля фаз CZF-310 предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
1. Отсутствия напряжения хотя бы в одной из фаз.
2. Асимметрии напряжения.
3. Снижения напряжения менее 160 В.
4. Обрыва нулевого провода.

Область применения
Применяется для защиты электродвигателей и электроустановок, питаемых от трехфазной сети.

Особенности
1. Контроль наличия фаз.
2. Контроль асимметрии между фазами.
3. Контроль нижнего значения напряжения.
4. Контроль обрыва нулевого провода.

Принцип работы

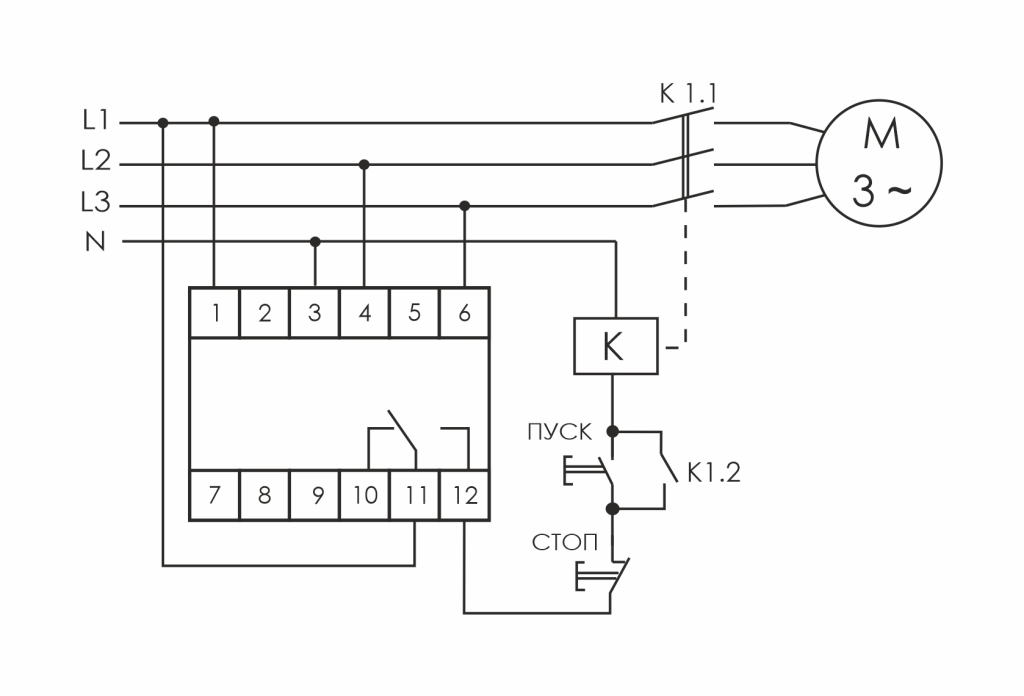

Если напряжение в пределах нормы, контакты исполнительного реле 11-12 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.

Артикул	EA04.001.005
Код ETIМ	EC001441
Напряжение питания, В/Гц	3x400/230+N / 50
Максимальный коммутируемый ток, А	8 AС-1 / 250В
Максимальный ток катушки контактора, А	2
Контакт	1NO/NC
Индикация	светодиод в каждой фазе
Асимметрия напряжения, В	55
Напряжение отключения при падении напряжения в фазах, В	160
Задержка отключения, с
- при асимметрии	3...5
- при падении напряжения	3...5
- при обрыве фазы	0,1
Гистерезис, В	5
Потребляемая мощность, не более, Вт	1,6
Диапазон рабочих температур,°С	-25...+50
Степень защиты	IP20
Коммутационная износостойкость, циклов	>100000
Степень загрязнения среды	2
Категория перенапряжения	III
Габариты (ШхВхГ), мм	18х90х65
Подключение (винтовые зажимы)	2,5 мм²
Тип корпуса	1S
Масса, г	70
Монтаж	на DIN-рейку
Момент затяжки винтового соединения, Нм	0,4
