Назначение

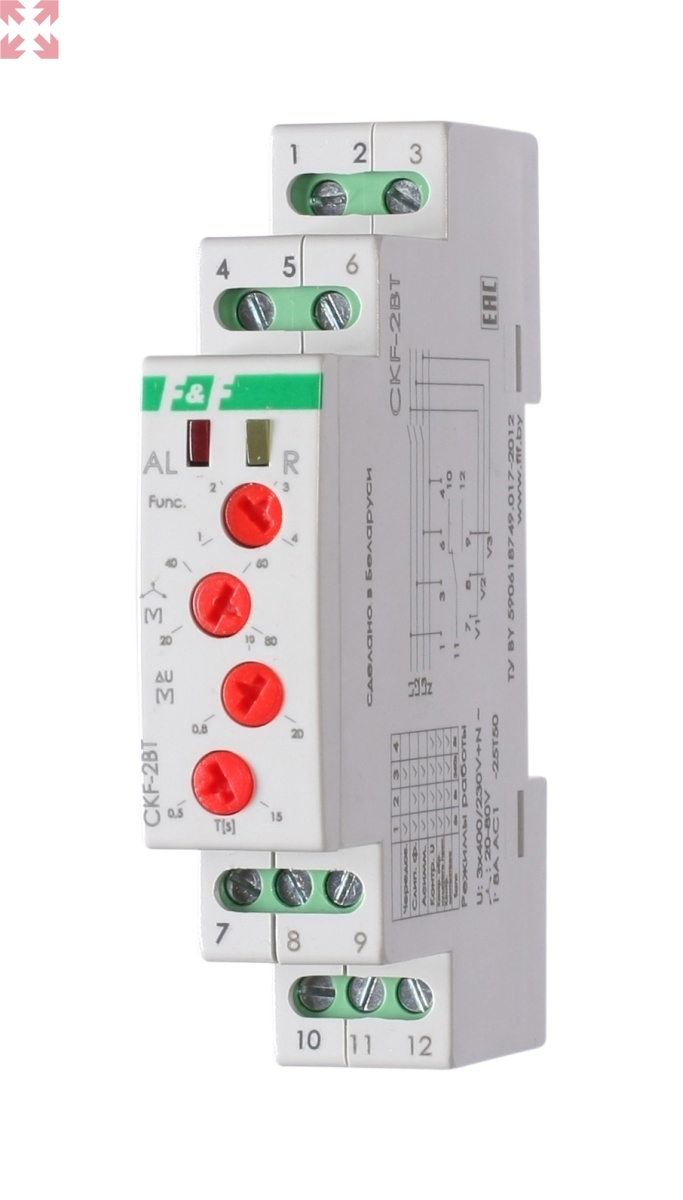

Реле контроля фаз предназначено CKF-2BT предназначено для контроля состояния параметров 3-х фазной сети питания, контактов исполнительных механизмов (контакторов, выключателей и т.п.), линии питания нагрузки и защиты электродвигателей и электроустановок в случаях: отсутствия напряжения хотя бы в одной из фаз, асимметрии напряжения, повышения напряжения, снижения напряжения, «слипания» фаз, нарушения чередования фаз, повреждения контактов контактора и линии питания нагрузки, обрыва нулевого провода.
Область применения
Применяется на объектах, где имеют место частые включения/выключения нагрузки и включение устройств с большими пусковыми токам, приводящие к износу контактов. Значительные расстояния между коммутационными аппаратами и нагрузкой и т.п.
Принцип работы

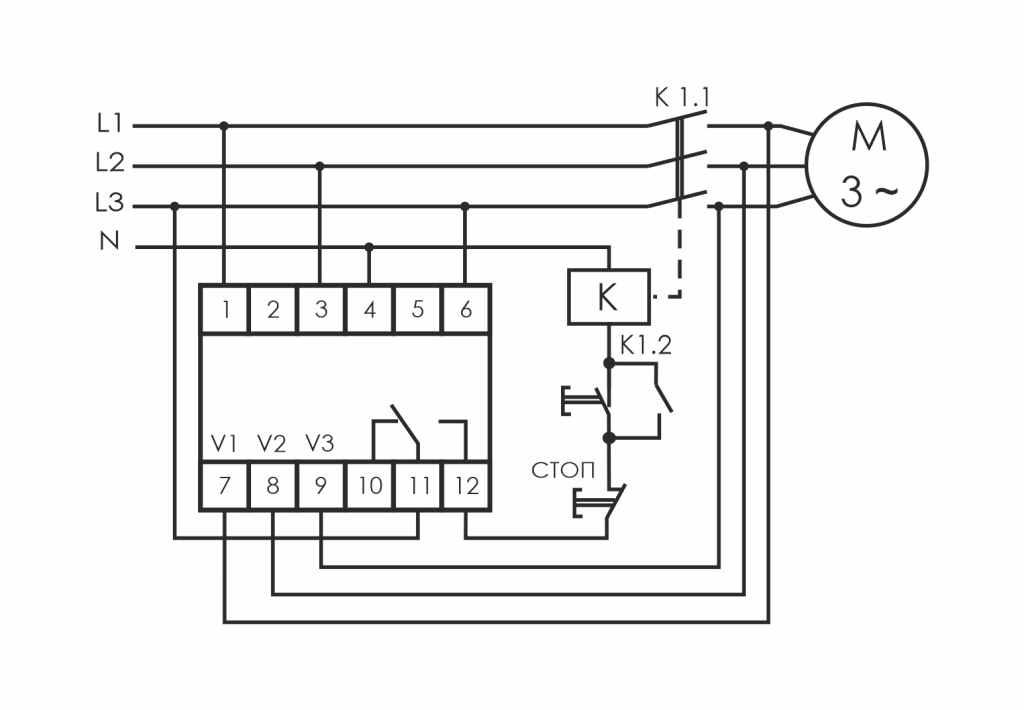

Переключателем на лицевой панели устанавливается один из 4-х режимов работы (см. табл.1). После подачи напряжения питания, если параметры сети в допустимых пределах, контакты 11-12 замыкаются, нагрузка подключается к сети питания. После включения нагрузки контролируется состояние контактов. Если разность напряжений ∆U между входными (L1-L3) и выходными зажимами (V1-V3) превышает допустимое значение, через 12 секунд контакты 11-12 размыкаются, и нагрузка отключается. Включение нагрузки возможно только после снятия питания и устранения неисправности. При выходе параметров сети за допустимые пределы контакты 11-12 размыкаются, и нагрузка отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
Отличительные особенности
1.Контроль наличия фаз.
2.Контроль асимметрии между фазами.
3.Контроль верхнего значения напряжения.
4.Контроль нижнего значения напряжения.
5.Контроль слипания фаз.
6.Контроль чередования фаз.
7.Контроль исправности контактов контактора и линии питания нагрузки.
8.Контроль обрыва нулевого провода.
