Автоматический переключатель фаз PF-452 с выходами для контакторов, с регулируемыми верхними (230-260) и нижними (150-210) значениями напряжения переключения, и двумя выходными фазами

Назначение
Переключатель фаз осуществляет контроль напряжения в 3-х фазной сети питания и предназначен для подключения двух однофазных потребителей к раздельным рабочим фазам питания в случае  аварийной ситуации или выходе напряжения в сети за установленные пределы.

Область применения
Обеспечение бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.

Особенности
- контроль максимального и минимального значений напряжения;
- защита от межфазного замыкания при «залипании» контактов реле, контроль переключения нагрузок Rн1 и Rн2;
- два режима работы;
​- нет выбора приоритетной фазы.

Принцип работы
Переключатель фаз осуществляет контроль напряжения в 3-х фазной сети питания. При величине напряжения в установленных пределах, к выходу переключателя фаз раздельно по каждой фазе подключены две однофазные нагрузки Rн1 и Rн2. Отклонение напряжения в питающей фазе (превышение, понижение) приводит к переключению нагрузки к произвольной фазе, отвечающей требуемым параметрам, но без обратного подключения нагрузки в случае восстановления параметров фазы (без выбора приоритета фазы). Для обеспечения безопасной работы, защиты от «встречного» напряжения на клеммах Uk постоянно осуществляется контроль положения контактов силовых аппаратов.
Режимы работы

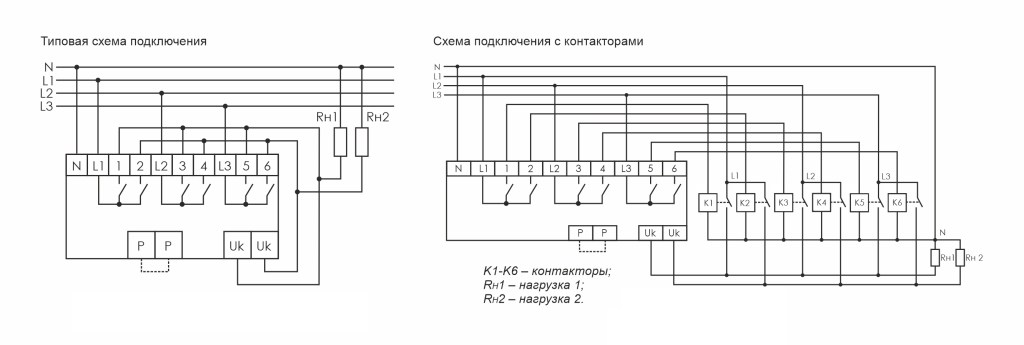

Выбор режима работы осуществляется установкой перемычки между клеммами Р-Р.
1. Перемычка между клеммами Р-Р установлена - выход Rн1 имеет приоритет. При наличии в трехфазной сети только одной рабочей фазы, отвечающей требуемым параметрам, к питающей сети всегда подключается приоритетная нагрузка Rн1, а нагрузка Rн2 отключается. При восстановлении параметров напряжения второй произвольной фазы нагрузка Rн2 подключится к питающей сети (через время задержки подключения при восстановлении фазы).
2. Перемычка между клеммами Р-Р не установлена – выходы Rн1 и Rн2 равнозначные. При наличии в трехфазной сети только одной рабочей фазы, отвечающей требуемым параметрам, к питающей фазе одновременно подключаются обе нагрузки Rн1 и Rн2.
При восстановлении параметров напряжения второй фазы нагрузка Rн2 переключиться на  произвольную восстановившуюся фазу, а  питание нагрузки Rн1 останется от прежней фазы.
