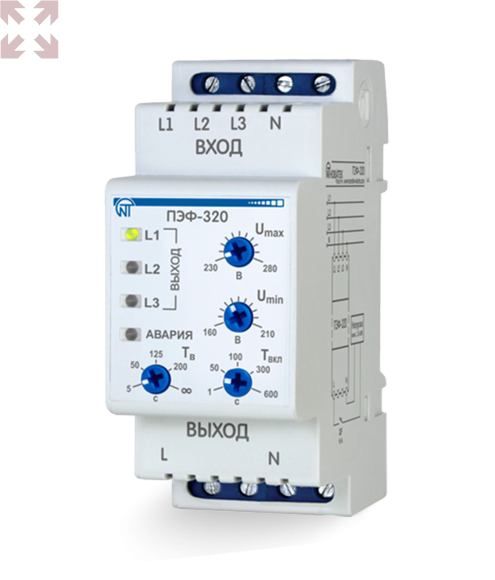

Электронный переключатель фаз ПЭФ-320 3,6 кВт (16А)

(0)

5 031 ₽

Под заказ

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: ПЭФ-320
Страна: Россия
Производитель: Новатек электро
Инструкция:: Загрузить

Универсальный автоматический электронный переключатель фаз ПЭФ-320 предназначен для питания промышленной и бытовой однофазной нагрузки 230 В 50 Гц от трехфазной четырехпроводной сети (3х400+N) с целью обеспечения питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.

В зависимости от наличия и качества напряжения на фазах ПЭФ-320 автоматически производит выбор ближайшей по приоритету фазы в пределах установок, заданных Пользователем, и подключает к ней однофазную нагрузку. Возможно подключение к одной из фаз электрогенератора, инвертора.

Пользователь выставляет пороги срабатывания ПЭФ-320–минимальное и максимальное значение напряжения, при котором изделие срабатывает ипереключает на резервную фазу (отключает нагрузку).

Свечение одного из зеленых светодиодов L1, L2, L3 на лицевой панели указывает фазу, к которой подключена нагрузка. ПЭФ-320 имеет три независимых ввода, клемма L1 (приоритетная фаза)и L2, L3 (резервные фазы).При нормальном напряжении на всех фазах, (L1, L2, L3) нагрузка будет подключена к фазеL1. Если значение напряжения L1 выходит за пределы порогов срабатывания, ПЭФ-320 подключает нагрузку к фазе L2.Если на L2 значение напряжения выходит за пределы порогов срабатывания, ПЭФ-320 подключает нагрузку к фазе L3. Если напряжение на резервных фазах не соответствует выставленным порогам –нагрузка отключается.Переключение на фазу с недопустимыми параметрами не производится.После перехода на резервную фазу и восстановления параметров напряжения на приоритетной, нагрузка переключится на приоритетную фазу через время возврата, заданное Пользователем

Номинальное фазное напряжение, В	230
Напряжение, при котором сохраняется работоспособность по одной фазе, В	120
Частота сети, Гц	45 – 55
Диапазон срабатывания по Umin, В	160 – 210
Диапазон срабатывания по Umax, В	230 – 280
Диапазон регулирования времени возврата на приоритетную фазу*, Tв, с	5 – 200
Диапазон регулирования времени повторного включения, Твкл, с	1 – 600
Время переключения (отключения) по Umin, с	12
Время переключения на резервные фазы, не более, с	0,2
Гистерезис (коэффициент возврата) по напряжению, В	5 – 6
Точность определения порога срабатывания, В	±3
Максимальный коммутируемый ток (cos φ=1) выходных контактов, А	16
Максимальный коммутируемый ток (cos φ=0,4) выходных контактов, А	5
Фазное напряжение, при котором сохраняется работоспособность, В	400
Кратковременно допустимое максимальное фазное напряжение, при котором сохраняется работоспособность, В	450
Потрeбляемая мощность (под нагрузкой), не более, Вт	1,2
Степень защиты лицевой панели	IP40
Степень защиты клеммника	IP20
Климатическое исполнение	УХЛ 3.1
Класс защиты от поражения электрическим током	II
Степень загрязнения	II
Категория перенапряжения	II
Назначение изделия	Аппаратура управления и распределения
Тип конструкции (монтажа)	на стандартную DIN-рейку 35 мм
Сечение проводов для подключения к клеммам, мм2	0,5 – 1,5
Коммутационный ресурс выходных контактов: - под нагрузкой 16 А (активный ток), раз, не менее - под нагрузкой 5 А, раз, не менее	50 000 100 000
Масса, кг, не более	0,15
