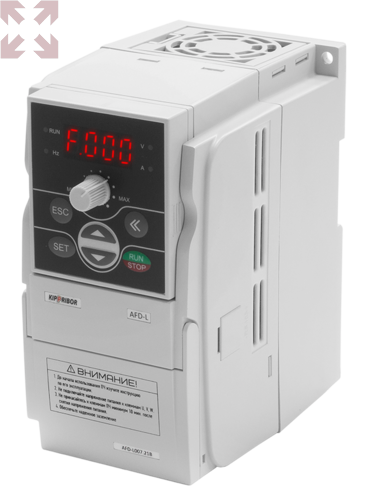

Преобразователь частоты AFD-L004.21B, 0,4 кВт, 0…400 Гц, однофазное питание 180…260 VAC

(0)

10 920 ₽

В корзину

Быстрый заказ

Под заказ

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: AFD-L004.21B
Страна: Россия
Производитель: KIPPRIBOR
Инструкция:: Загрузить

Компактные векторные преобразователи частоты KIPPRIBOR серии AFD-L

Относятся к группе общепромышленных преобразователей частоты и подходят для решения большинства задач по управлению трехфазными асинхронными электродвигателями мощностью до 4 кВт.

Высокая функциональность преобразователей частоты KIPPRIBOR серии AFD-L в сочетании с удобным интерфейсом, легкостью ввода в эксплуатацию и доступной ценой делает их универсальным инструментов для управления электроприводом практически на любом производственном предприятии.

Преимущества компактных преобразователей серии KIPPRIBOR серии AFD-L:

Быстрый ввод в эксплуатацию:

ПЧ готов к работе «из коробки». Для начала работы с ПЧ достаточно подключить кабели питания и электродвигатель, соответствующий номинальной мощности ПЧ.
Часто используемые параметры всегда под рукой. Список этих параметров расположен под клеммной крышкой, к которой всегда есть доступ.
Удобная маркировка клемм делает подключение кабелей понятным и сводит к минимуму вероятность неправильного подключения, которое может привести к повреждению ПЧ.
Полный комплект документации на русском языке с подробным и понятным описанием настроек поможет Вам настроить ПЧ для задач различной сложности.

Продуманный конструктив:

Съемная панель управления может быть установлена отдельно от ПЧ, а их соединение осуществляется обыкновенным сетевым кабелем с разъемами RJ45.
Универсальное крепление позволяет установить ПЧ на плоскость или ДИН-рейку (0,4...2,2 кВт).
Съемная конструкция вентиляторов охлаждения облегчает их очистку и обслуживание при плановом ТО.
Удобный фиксирующий зажим позволяет быстро и надежно заземлить экран сигнальных кабелей (3 и 4 кВт).

Безопасность и надежность:

Тестирование абсолютно каждого ПЧ при выходе из производства гарантирует длительную и безотказную эксплуатацию.
Встроенные функции защиты обеспечивают защиту ПЧ и электродвигателя при возникновении аварийных ситуаций (см. характеристики ПЧ).
Качественная упаковка надежно защищает ПЧ от повреждения при транспортировке.

Высокая функциональность:

Широкий набор опций «на борту», таких как: встроенный ПЛК, ПИД-регулятор, счетчик импульсов, интерфейс RS-485, тормозной прерыватель, блок питания, дискретные и аналоговые входы/выходы, облегчает внедрение ПЧ как проектируемые, так и в действующие системы управления.
Набор специальных функций, например, «усиление момента», функция «вперед/назад», пользовательская настройка соотношения U/f и ряд других функций управления позволяют адаптировать ПЧ под различные условия эксплуатации.

Модель	Однофазное питание
Модель	AFD-L004.21B
Номинальная мощность подключаемого двигателя	0,4 кВт
Номинальный выходной ток ПЧ	3 А
Напряжение питания ПЧ	180…260 VAC (1 фаза)
Частота питающей сети	50/60 Гц
Выходное напряжение ПЧ	0…250 VAC (3 фазы)
Диапазон регулирования выходной частоты	0…400 Гц
Диапазон задания несущей частоты	1,5…10 кГц
Габарит корпуса	Габарит 1
Болт для крепления на плоскость	M4
Вес	0,82 кг

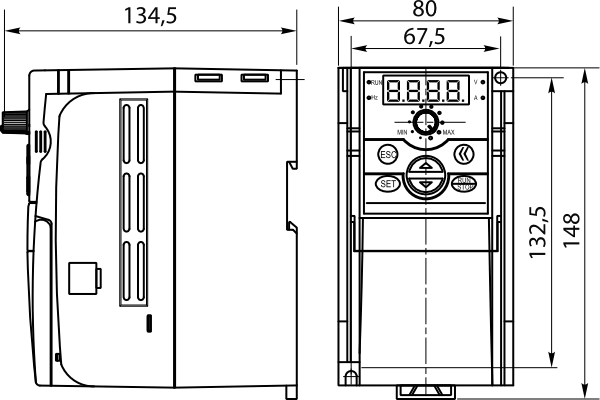

Габаритные размеры:

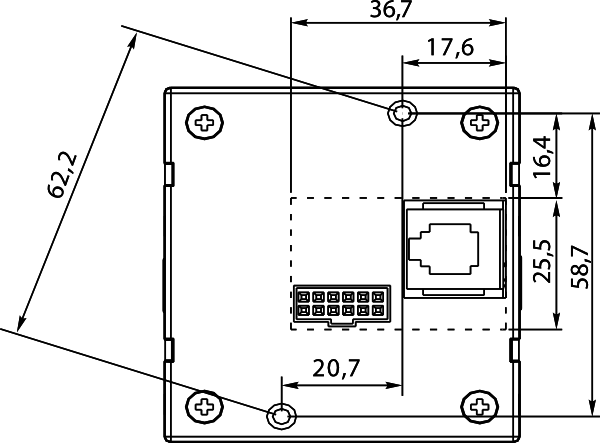

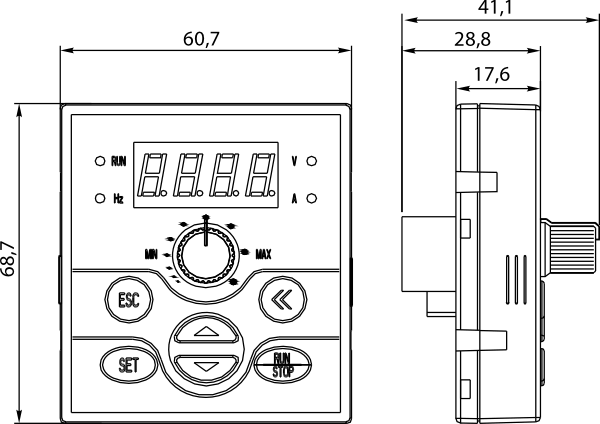

Габаритные и установочные размеры панели управления:

Основные эксплуатационные характеристики преобразователей частоты KIPPRIBOR AFD-L:

	Характеристика	Описание
Параметры управления	Режим управления	U/f
	Точность регулирования частоты	0.1 % от максимальной выходной частоты
	Пользовательская настройка кривой "Напряжение-частота"	Установка трех точек соотношения U/f для оптимизации работы двигателя под конкретные условия эксплуатации.
	Способ задания частоты	Шесть способов задания частоты: Внешний аналоговый сигнал; Кнопки больше/меньше на панели управления; Задание по интерфейсу RS485; Потенциометр на панели управления; Задание частоты с дискретных входов; Комбинированный режим.
	Предустановленные скорости	Возможно использовать до семи предустановленных- скоростей.
	Способ пуска/останова	Три способа пуска/останова: С панели управления кнопкой «RUN/STOP»; С дискретных входов (двух- или трехпроводная схема); Через интерфейс RS485.
	Установка времени разгона торможения	Настраивается в пределах 0,1…600 сек.
	Тормозной прерыватель (только для AFD-•••L-••B)	Встроен в ПЧ
	Тормозной момент (только для AFD-•••L-••B)	до 20% без использования внешнего тормозного резистора; до 100% с использованием внешнего тормозного резистора.
	Перегрузка по моменту	110 % - длительное время; 150% - 1 минута; 180% - 2 секунды
Индикация и коммуникационный интерфейс	Дисплей панели управления	Позволяет отображать рабочие параметры ПЧ В режиме работы - один из 13 назначаемых параметров (выходную частоту, выходной ток, выходное напряжение, скорость вращения двигателя, уставку частоты, рабочую температуру и др.); В режиме настройки - номера и значения настраиваемых параметров; В режиме мониторинга - номер и текущее значение параметра; При срабатывании защиты - код ошибки
	Интерфейс RS485	Собственный протокол - для связи ПЧ KIPPRIBOR между собой; Протокол Modbus - для связи ПЧ с внешним оборудованием.
	Аналоговый выход 0…10 В	Может использоваться для индикации рабочих параметров ПЧ (напряжение, ток, частота) на внешнем устройстве.
Входы	Дискретные	4 дискретных многофункциональных входа: программируемая логика работы. Тип входного сигнала: "сухой контакт", датчики NPN типа.
Входы	Аналоговые	Один аналоговый вход: Программируемый 0…10 В, 0…20 мА, либо 4…20 мА.
Выходы	Дискретные	Один релейный выход: Imax=1 A / 250 VAC, 1 A / 30 VDC программируемый НО или НЗ; Один транзисторный выход: Imax=150 мA / 24 VDC, программируемый НО или НЗ;
	Аналоговые	Один аналоговый выход: 0…10 В.
	Встроенный источник питания	Источник питания 24 VDC (Imax=50 мА) для питания внешнего оборудования, например, бесконтактных датчиков, датчиков давления и т.д.; Источник питания 10 VDC (Imax=20 мА) для питания внешнего потенциометра.
Дополнительные функции	Встроенный ПИД-регулятор	Используется для автоматического поддержания скорости вращения двигателя по датчику обратной связи.
	Встроенный ПЛК	Используется для организации несложных алгоритмов управления электродвигателем.
	Усиление момента	Используется для усиления момента двигателя на низких оборотах
	Встроенный счетчик импульсов	Используется для счета импульсов, поступающих на дискретных вход ПЧ и выдачи управляющего сигнала при достижении уставки.
Функции защиты	Перегрузка ПЧ по току	Срабатывает при перегрузке ПЧ по току во время разгона, работы или торможения
	Короткое замыкании на выходе ПЧ	Срабатывает при межфазном коротком замыкании на клеммах U, V, W
	Перегрузка ПЧ по напряжению	Срабатывает при перегрузке ПЧ по напряжению во время разгона, работы, торможения, или простоя
	Защита от пониженного напряжения	Срабатывает при снижении напряжения питания ПЧ ниже допустимого
	Защита от перегрузки преобразователя и двигателя	Срабатывает при чрезмерной нагрузке на валу двигателя или слишком малом времени разгона
	Защита ПЧ от перегрева	Срабатывает при перегреве преобразователя частоты
	Защита внешнего оборудования при аварии	Срабатывает, когда на дискретный вход ПЧ поступает аварийный сигнал от внешнего оборудования
	Защита при неисправности датчика тока	Срабатывает при неисправности или отказе датчика контроля тока
	Защита при неисправности датчика контроль температуры	Срабатывает при неисправности или отказе датчика контроля температуры
	Защита при потере обратной связи ПИД	Срабатывает при потере обратной связи с датчиком
	Защита при ошибке чтения/записи параметров управления	Срабатывает при ошибке чтения/записи параметров управления
Условия эксплуатации	Температура окружающего воздуха (при работе)	-10...+40 °C
	Температура окружающего воздуха (при хранении)	-20...+60 °C
	Допустимая влажность воздуха	≤ 90% без образования конденсата
	Степень защиты ПЧ	IP20
