Щит с переключателями фаз, АВР и удаленным управлением

Щит для загородного дома. Реализовано:
- Переключатели фаз на все фазы с отключением их при необходимости.
- Блок АВР с автозапуском генератора.
- Информирование о состоянии сети, работы блока АВР по Ethernet/GSM.
- Управление по Ethernet/GSM блоком АВР (в ручном режиме), запуском остановкой генератора.
- Управление по Ethernet/GSM дополнительными нагрузками.


В щите использованы компоненты:
- Корпус щита U32 от ABB.
- Автоматы на ввод генератора, исходящие линии от ABB.
- Вводной автомат с байпасом в обход переключателей фаз от Legrand.
- Контакторы от Elko EP.
- Переключатели фаз PF-451-1 от F&F.
- Контроллер блока АВР AVR-02G от F&F. Контролирует все параметры вводов и управляет ими, управляет запуском / остановкой генератора.
- Ethernet/GSM контроллер от Визгард.
- Элементы управления и индикации, держатели предохранителей от ABB, F&F.
- Наконечники, клеммы, маркировка от Klemsan.

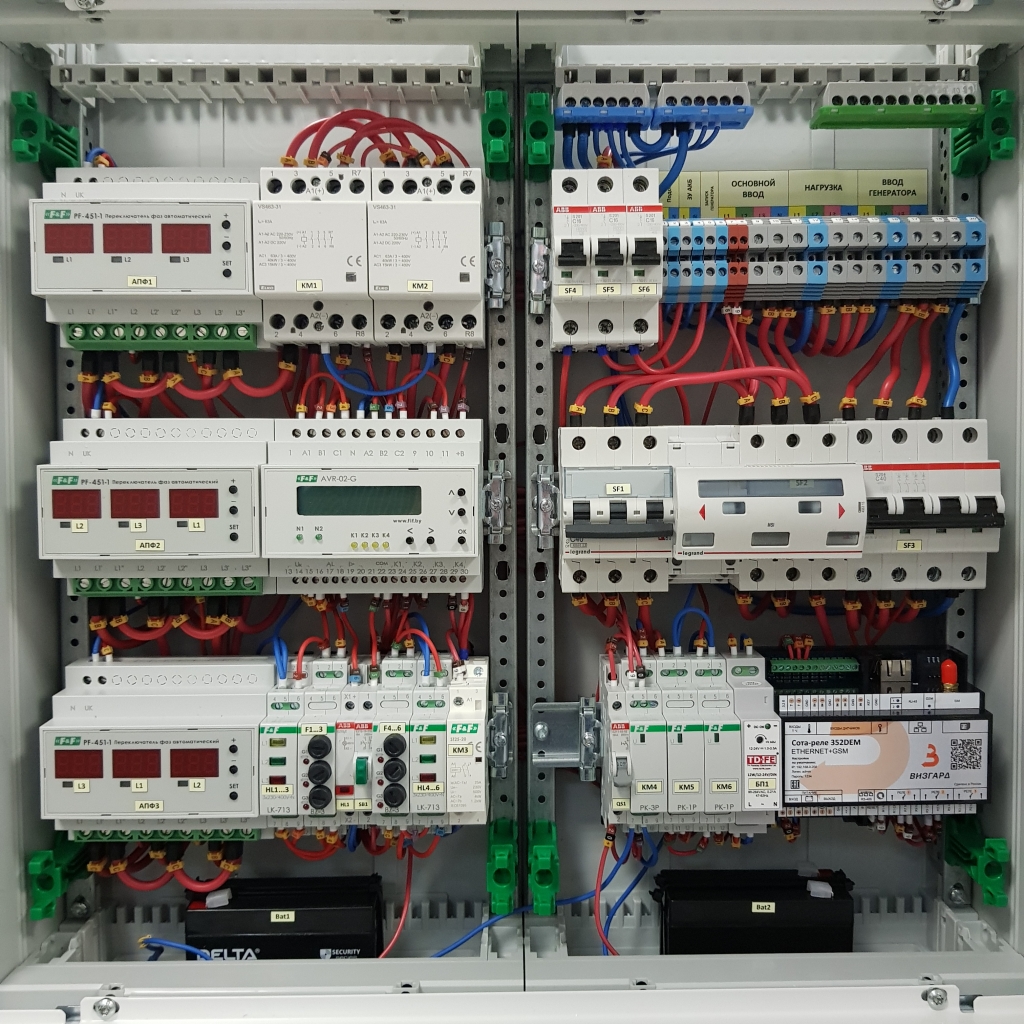

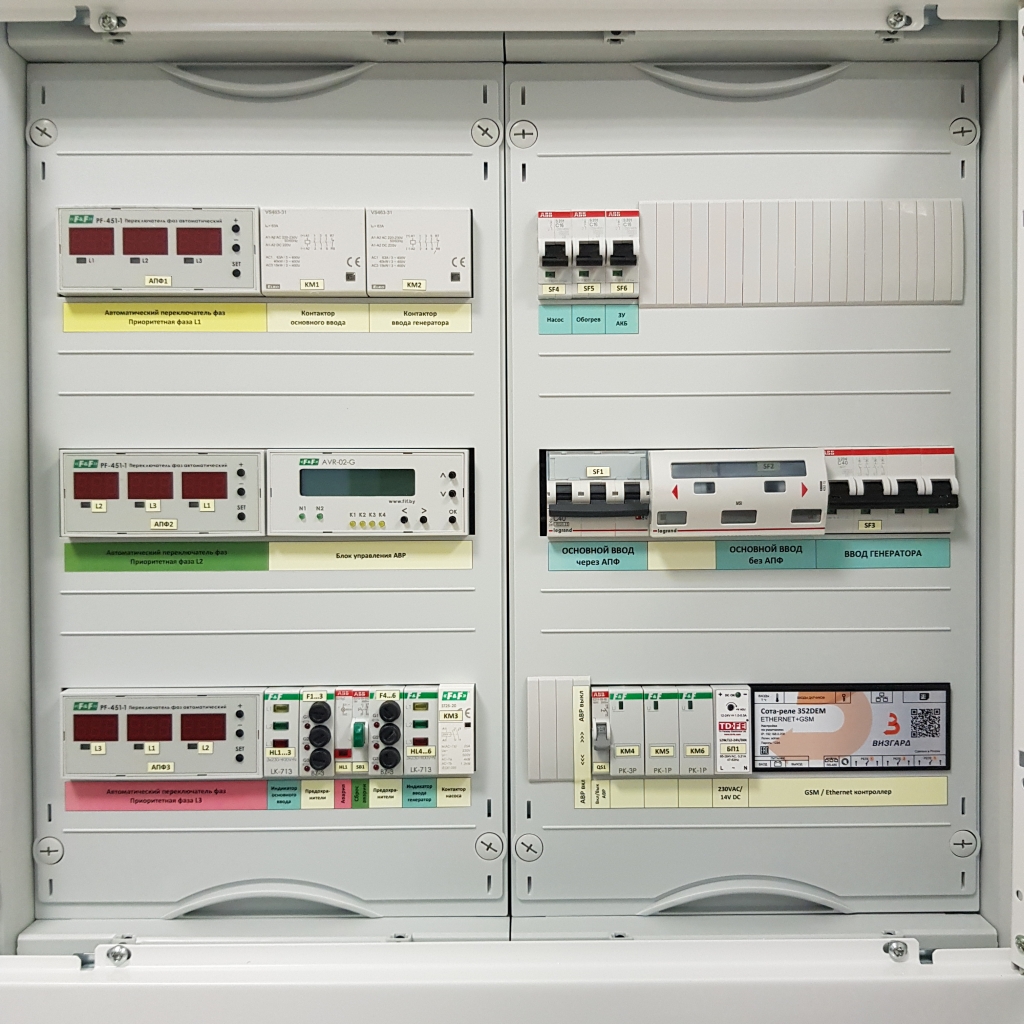

 20201009_112550.jpg  20201009_112832.jpg
