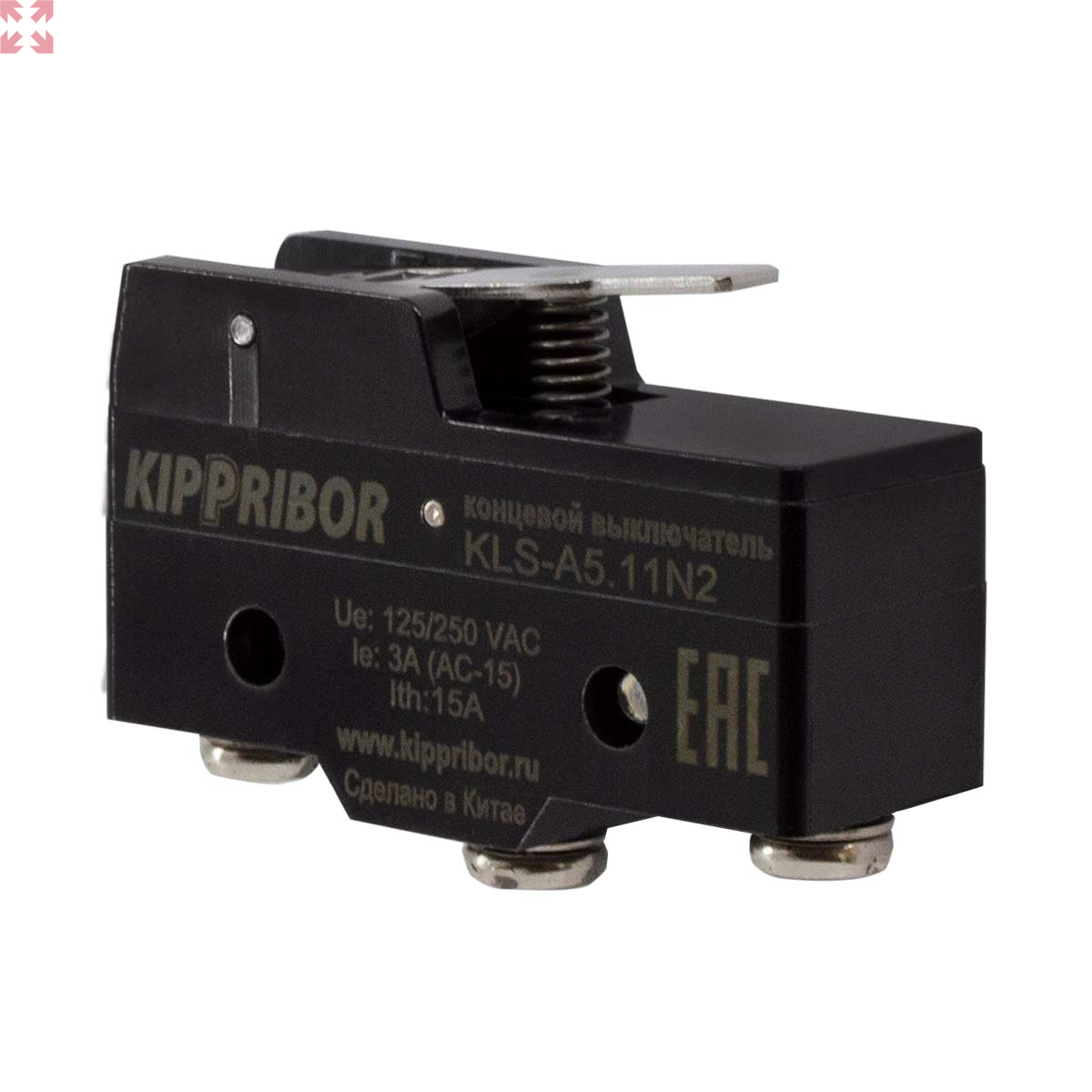

Концевой выключатель KLS-A5.11N2 [M01]

Параметр

Значение параметра

Скорость срабатывания

0,05 мм/с…1м/с

Частота срабатывания

механическая: 240 переключений/мин
электрическая: 20 переключений/мин

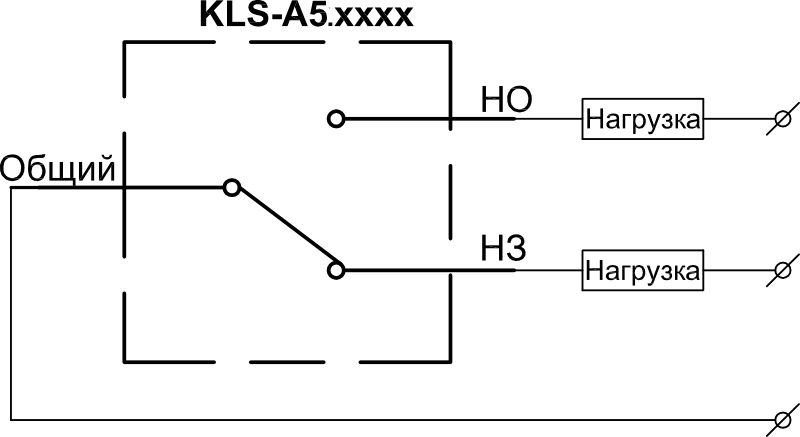

Тип контакта

1НО+1НЗ

Номинальный ток

3A / 250VAC (AC-15⁽¹⁾)
0,3A / 220 VDC (DC-13⁽¹⁾)

Термический ток⁽²)

15 A

Сопротивление контактов

<15 мОм

Сопротивление изоляции

100 МОм (500 VDC)

Диэлектрическая прочность

1000 VAC в течение минуты между контактами
1500 VAC в течение минуты между контактом и корпусом
1500 VAC в течение 1 минуты между корпусом и заземлением

Виброустойчивость

Отказы в работе: 10...55 Гц (удвоенная амплитуда 1,5 мм)

Ударопрочность

Разрушение: 1000 м/c²
Отказы в работе: 300 м/c²

Рабочая температура

-20…+80°C без обледенения и образования конденсата

Влажность

<95%

Механическая износостойкость

10 млн. циклов

Электрическая износостойкость

500 000 циклов

Степень защиты

Корпус: IP40
Контакты: IP00

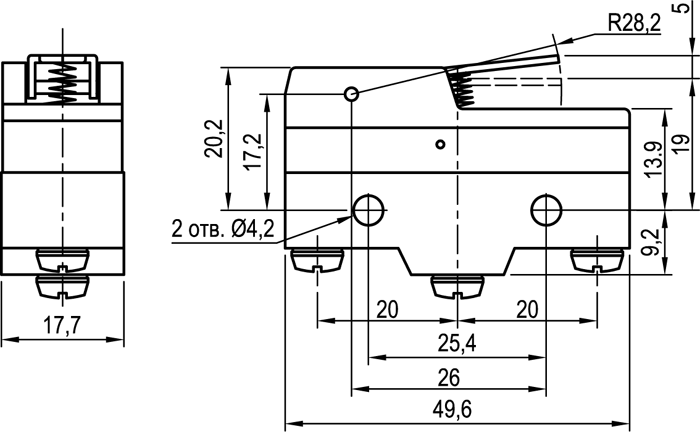

Модели

Макс. усилие срабатывания (OF)

Мин. усилие отпускания (RF)

Рабочий ход (PT)

Избыточный ход (OT)

Положение срабатывания (OP)

KLS-A5.11N2

0,7N

0,14N

5 мм

2 мм

19±0,8 мм
