Шаговый гибридный двигатель SMO-17.H218S.4K50.080.4K.040

(0)

756 ₽

В корзину

Быстрый заказ

Под заказ

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: SMO-17.H218S.4K50.080.4K.040
Страна: Китай
Производитель: KIPPRIBOR

Гибридные шаговые двигатели KIPPRIBOR серии SMO – двигатели которые преобразуют управляющий сигнал в виде последовательности импульсов в пропорциональный числу импульсов фиксированный угол поворота. Используются в системах линейного перемещения, конструкциях роботов-манипуляторов, прочих конструкциях, требующих точного позиционирования исполнительных устройств и механизмов.
Основное достоинство шагового двигателя заключается в том, что точность позиционирования его ротора обеспечена конструкцией. При подаче управляющего импульса на драйвер, ротор двигателя совершает поворот на угол равный величине углового шага. Кроме того, шаговые двигатели KIPPRIBOR серии SMO могут работать в микрошаговом режиме.

Серия	SMO-17

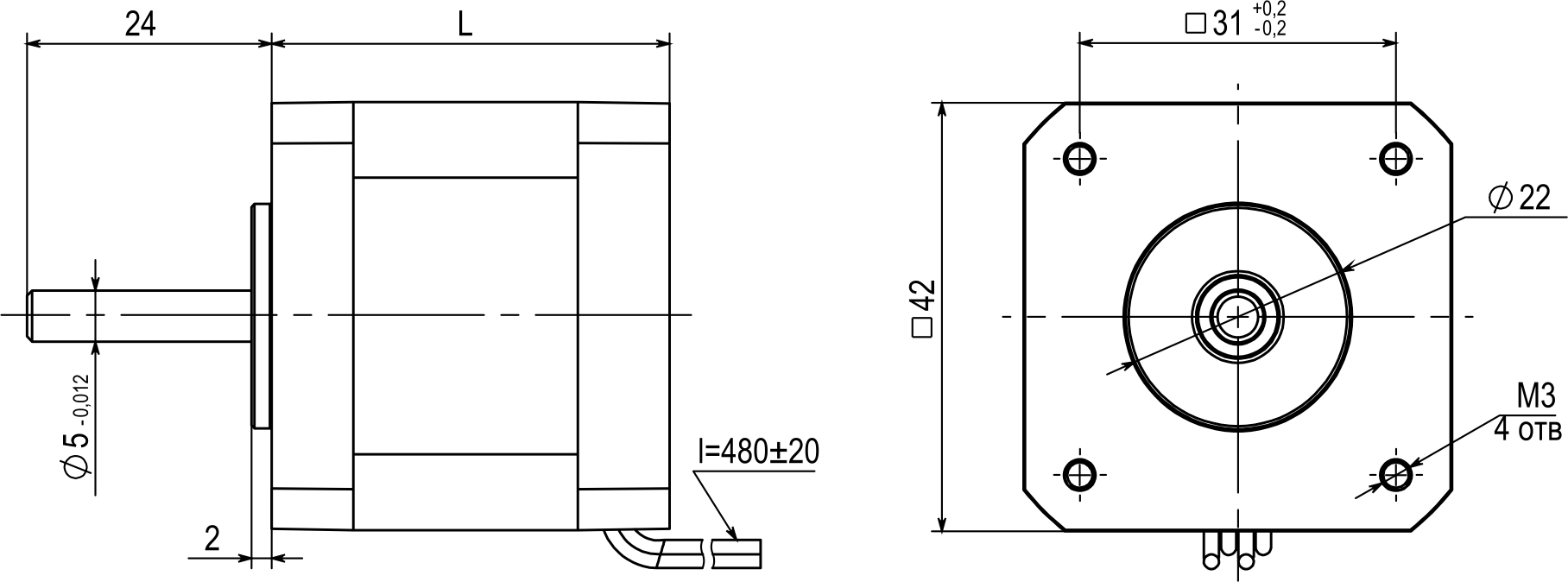

Ширина фланца	42 мм (NEMA17)
Количество фаз обмотки	2
Угловой шаг	1,8°
Радиальное биение вала	≤0,02 мм
Осевой разбег вала	≤0,08 мм
Максимальная радиальная нагрузка (на расстоянии 20 мм от фланца)	28 Н
Максимальная осевая нагрузка	10 Н
Тип электрического подключения	Кабельный вывод (~480 мм)
Сопротивление изоляции	≥100 МОм (500VDC)
Диэлектрическая стойкость изоляции	500VAC (в течение 1 минуты)
Максимальная рабочая температура двигателя	80°С
Температура эксплуатации	-20…+50°С

Модификация	Номи- нальное напряжение, В	Номи- нальный ток фазы, А	Сопротив- ление обмотки, Ом	Индуктив- ность обмотки, мГн	Удержива- ющий момент, кг*см	Количество выводов, шт	Длина двигателя L, мм	Масса двигателя, кг
SMO-17.H218S.4K50.080.4K.040	5,4	0,8	6,8	12	4,5	4	40	0,28
