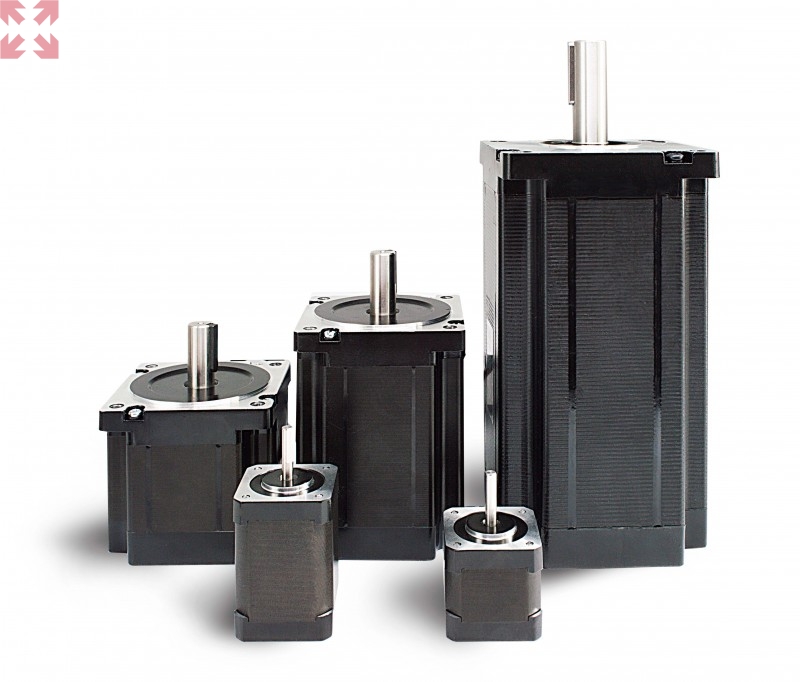

Шаговый гибридный двигатель CM-060.50.2N2

(0)

4 252 ₽

В корзину

Быстрый заказ

Под заказ

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: CM-060.50.2N2
Страна: Китай
Производитель: KIPPRIBOR

Шаговые двигатели KIPPRIBOR серии CM предназначены для приводов с прецизионным позиционированием. Обеспечивают высокие динамические характеристики. Точность позиционирования исполнительного механизма в приводе, использующем шаговый двигатель, обеспечивается конструкцией самого мотора и достигается без использования элементов обратной связи (например, датчиков положения или энкодеров).

Гибридные шаговые двигатели KIPPRIBOR серии СМ – синхронные бесщёточные электродвигатели. Угол поворота вала такого двигателя пропорционален числу импульсов управляющего сигнала. Двигатели предназначены для установки в приводы порталов, манипуляторов, конвейеров, аппликаторов. Угловой шаг двигателей составляет 1,8°, а средствами управляющего драйвера может быть уменьшен до долей градуса.

Параметр

Габарит двигателя

СМ-020

СМ-028

СМ-035

СМ-042

СМ-057

СМ-060

СМ-086

СМ-110

СМ-130

Размер присоединительного фланца NEMA/мм

NEMA8/

20х20 мм

NEMA11/

28х28 мм

NEMA14/

35х35 мм

NEMA17/

42х42 мм

NEMA23/

57х57 мм

NEMA24/

60х60 мм

NEMA34/

86х86 мм

NEMA42/

110х110 мм

NEMA51/

130х130 мм

Количество фаз

Угловой шаг

1,8°

Радиальное биение/осевой разбег вала

0,025/0,075 мм

Максимальная радиальная нагрузка (на расстоянии 10 мм от фланца)

30 Н

75 Н

90 Н

300 Н

500 Н

Максимальная осевая нагрузка

Не более веса мотора

Тип электрического присоединения

Кабельный вывод

Разъем 5p

Сопротивление изоляции

≥100 МОм (500VDC)

Электрическая прочность изоляции

500VAC (1 мин)

Класс изоляции

IP40

Максимальная рабочая температура двигателя

85°C

Температура эксплуатации, °C

-10…50°C

Относительная влажность воздуха, %

85%

Модификация	Номин. ток фазы, А	Сопрот. обмотки, Ом	Индуктивность обмотки, мГн	Макс. удерж. момент, Н*м	Момент инерции ротора, кг*см	Количество выводов, шт	Диаметр вала, мм	Длина двигателя*, мм	Масса двигателя, кг	Рекомендуемая модель драйвера KIPPRIBOR
CM-060.50.2N2	5,00	0,33	1,05	2,20	0,490	4	8	69	1,02	SMD-2O.34.60

Загрузка комментариев...

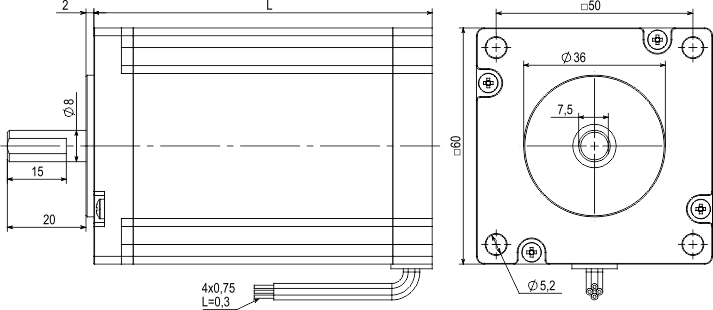

Выводы обмотки	Габариты двигателя
Выводы обмотки	СМ-020…СМ-086 (кабельный вывод)	СМ-110 (кабельный вывод)	СМ-130 (5-полюсный разъем)
А+	Черный	Желтый	1
А-	Зеленый	Синий	2
В+	Красный	Красный	3
В-	Синий	Зеленый	4
