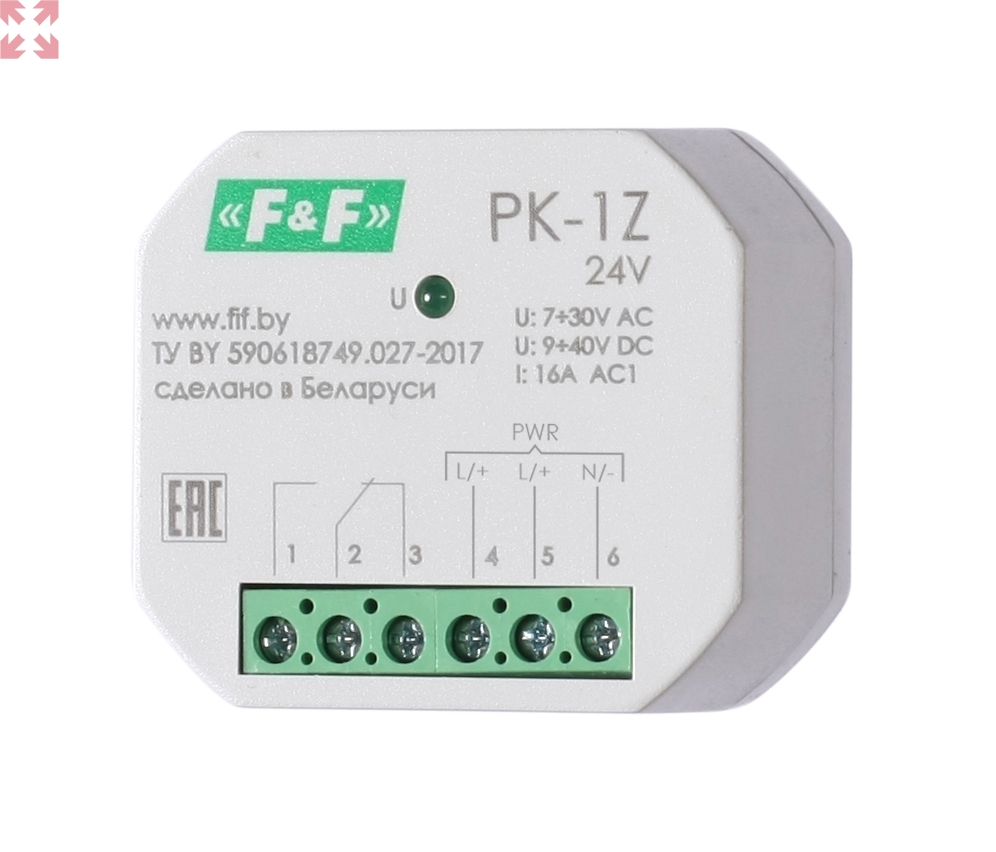

Реле промежуточные (электромагнитные) PK-1Z/24

(0)

1 620 ₽

Под заказ

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: PK-1Z/24
Страна: Республика Беларусь
Производитель: Евроавтоматика F&F
Инструкция:: Загрузить

Назначение
Для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путем подачи управляющего напряжения на обмотку реле, а также использования в качестве промежуточного.

Область применения
Применяется в системах автоматики, управления, контроля и т.п.

Принцип работы

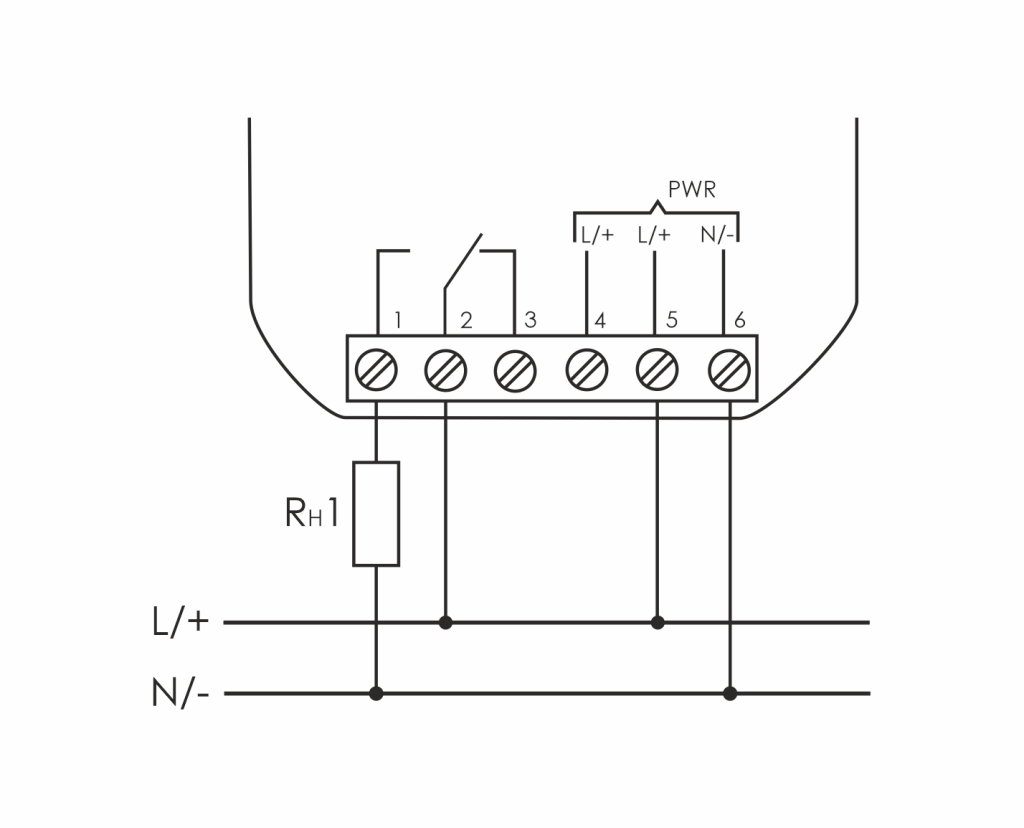

При подаче напряжения на клеммы 4 (5), 6 происходит коммутация релейного выхода.

Артикул	EA06.001.046
Код ETIM	EC001437
Для контактов
Контакт	1NO/NC
Номинальное напряжение контактов, В	250 AC
Номинальный коммутируемый ток, А	16 AC-1
Время срабатывания/возврата, не более, мс	40 / 20
Данные катушки
Напряжение питания, В	7…30 AC / 9…40 DC
Напряжение отпускания	0,7 Uн
Потребляемый ток, не более, мА	30
Дополнительные данные
Номинальное напряжение изоляции, В	400 АС
Напряжение пробоя, кВ:
- контакт-катушка	2,5
- контакт-контакт	2,1
Механический ресурс, циклы	> 3х1000000
Максимальная частота коммутации, цикл/час:
- при номинальной нагрузке	600
- без нагрузки	18000
Диапазон рабочих температур, °С	-25…+50
Степень защиты	IP20
Степень загрязнения среды	2
Категория перенапряжения	III
Габариты (ШхВхГ), мм	48х43х25
Подключение	винтовые зажимы 2,5 мм2
Момент затяжки винтового соединения, Нм	0,4
Тип корпуса	PDTN
Масса, кг	0,085
Монтаж	в монтажную коробку
