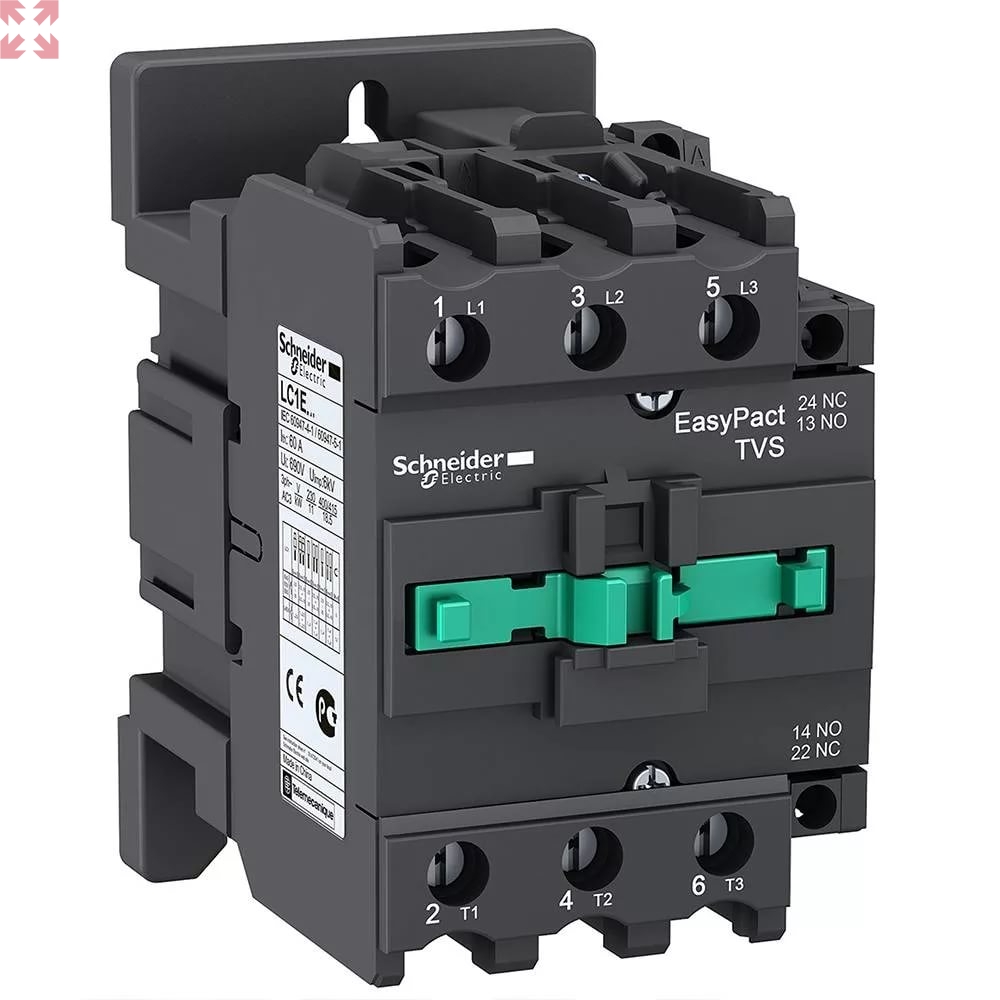

SE TeSys E Контактор 3НО + 1НО+1НЗ 50А 400В AC3 220В 50ГЦ

(0)

3 505 ₽

В корзину

Быстрый заказ

Под заказ

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: LC1E50M5
Производитель: Schneider Electric
Инструкция:: Загрузить

Характеристики
Отзывы

Основные характеристики
диапазон	EasyPact
наименование продукта	EasyPact TVS
тип изделия или компонента	Контактор
краткое имя устройства	LC1E
применение контактора	Управление электродвигателем Активная нагрузка
категория применения	AC-3 AC-1
описание полюсов	3P
конфигурация контактов полюса	3 Н.О.
[Ue] номинальное рабочее напряжение	<= 690 V переменный ток 50/60 Гц для силовая цепь
[Icw] номинальный рабочий ток	50 А (<= 60 °C) переменный ток AC-3 для силовая цепь <= 440 V 70 А (<= 55 °C) переменный ток AC-1 для силовая цепь <= 440 V
мощность двигателя, кВт	22 кВт в 380...400 V переменный ток 50/60 Гц AC-3 25 кВт в 415 V переменный ток 50/60 Гц AC-3 30 кВт в 440 V переменный ток 50/60 Гц AC-3 30 кВт в 500 V переменный ток 50/60 Гц AC-3 33 кВт в 660...690 V переменный ток 50/60 Гц AC-3 15 кВт в 220...230 V переменный ток 50/60 Гц AC-3
тип цепи управления	Пер. ток 50 Гц
напряжение цепи управления	220 V пер. ток 50 Hz
высота	127 мм
ширина	75 мм
глубина	114 мм
масса продукта	0.98 кг
цвет	Серый RAL 7011

Дополнительные характеристики
вспом. контакты, доступные на каждом контакторе	1 Н.О. + 1 Н.З.
[Uimp] номинальное импульсное напряжение	6 кВ (катушка не соединена с силовой цепью) IEC 60947
[Ui] номинальное напряжение изоляции	690 В в соответствии с IEC 60947-4-1
категория перенапряжения	III
Номинальная включающая способность Irms	500 А - 440 V переменный ток для силовая цепь в соответствии с IEC 60947-4-1
номинальная отключающая способность	400 кА в 440 V для силовая цепь в соответствии с IEC 60947
[Icw] Номинальный кратковременно выдерживаемый ток	400 кА в <= 40 °C - 10 с для силовая цепь 208 кА в <= 40 °C - 60 с для силовая цепь 84 кА в <= 40 °C - 600 с для силовая цепь
соответствующий номинал предохранителя	10 А gG <= 690 V тип 1 цепь управления IEC 60947-5-1 100 A gG <= 690 V тип 1 силовая цепь
среднее полное сопротивление	1.5 мОм в 50 Гц Ith 70 А для силовая цепь
мощность, рассеиваемая одним полюсом	7.4 Вт AC-1 3.8 Вт AC-3
пределы напряжения цепи управления	0,3...0,6 Uc в <= 55 °C отпускание 50 Hz 0,85...1,1 Uc в <= 55 °C находится в состоянии работы 50 Hz
время работы	20...26 мс при замыкании 8...12 мс при размыкании
механическая износостойкость	5000000 циклы
рабочая частота	1200 цикл/ч в <= 60 °C
потребляемая мощность при срабатывании	160 В·А в 20 °C (0.75) 50 Гц 140 В·А в 20 °C (0.75) 60 Hz
потребляемая мощность при удержании, В·А	13 В·А в 20 °C (0.3) 60 Hz 15 В·А в 20 °C (0.3) 50 Гц
теплоотдача	6...10 Вт для цепь управления
минимальный коммутируемый ток	5 мА цепь управления
минимальное коммутируемое напряжение	17 В цепь управления
время без перекрытия	1.5 мс при подаче напряжения guaranteed between NC and NO contact 1.5 мс при снятии напряжения guaranteed between NC and NO contact
сопротивление изоляции	> 10 МОм цепь управления
электрическая прочность	350000 циклы AC-1 900000 циклы AC-3
монтажная опора	DIN рейка Плата
тип клемм	Цепь управления : винтовой зажим - 1 гибкий кабель(и) 1...4 мм² без наконечника Цепь управления : винтовой зажим - 2 гибкий кабель(и) 1...4 мм² без наконечника Цепь управления : винтовой зажим - 1 гибкий кабель(и) 1...4 мм² с кабельным наконечником Цепь управления : винтовой зажим - 2 гибкий кабель(и) 1...2.5 мм² с кабельным наконечником Цепь управления : винтовой зажим - 1 жесткий кабель кабель(и) 1...4 мм² без наконечника Цепь управления : винтовой зажим - 2 жесткий кабель кабель(и) 1...4 мм² без наконечника Силовая цепь : винтовой зажим - 1 гибкий кабель(и) 2.5...25 мм² с кабельным наконечником Силовая цепь : винтовой зажим - 2 гибкий кабель(и) 2.5...10 мм² с кабельным наконечником Силовая цепь : винтовой зажим - 1 жесткий кабель кабель(и) 2.5...25 мм² без наконечника Силовая цепь : винтовой зажим - 2 жесткий кабель кабель(и) 2.5...16 мм² без наконечника
момент затяжки	1.2 Н-м для цепь управления 5 Н-м для силовая цепь

Условия эксплуатации
стандарты	IEC 60947-5-1 IEC 60947-1 IEC 60947-4-1
сертификация	EAC
cтепень защиты IP	IP2x в соответствии с IEC 60529
защитное исполнение	TH IEC 60068 3
степень загрязнения	3
рабочая температура	5...55 °C
температура окружающего воздуха при хранении	-60...80 °C
допустимая температура воздуха вокруг устройства	-20…70 °C при Uc
рабочая высота над уровнем моря	3000 м без ухудшения номинальных значений
огнестойкость	850 °C IEC 60695-2-1
механическая прочность	Вибрации контактор разомкнут 1.5 g (ном.), 5...300 Гц Удары контактор замкнут 7 g (ном.) в течение 11 мс Вибрации контактор замкнут 3 g (ном.), 5...300 Гц Удары контактор разомкнут 6 g (ном.) в течение 11 мс

Экологичность предложения
Статус предложения	Продукт категории Green Premium
Директива RoHS	Соответствует - с 1110 - Декларация о соответствии Schneider Electric Декларация о соответствии Schneider Electric
Регламент REACh	Продукт не содержит превышающее норму количество особо опасных веществ
Экологический профиль продукта	Доступен
Инструкция по утилизации	Не требует специальных действий для утилизации

Гарантия на оборудование
Период	The warranty on the equipment is 18 months from the date of entry into service, as evidenced by a relevant document, but not more than 24 months from the date of delivery
