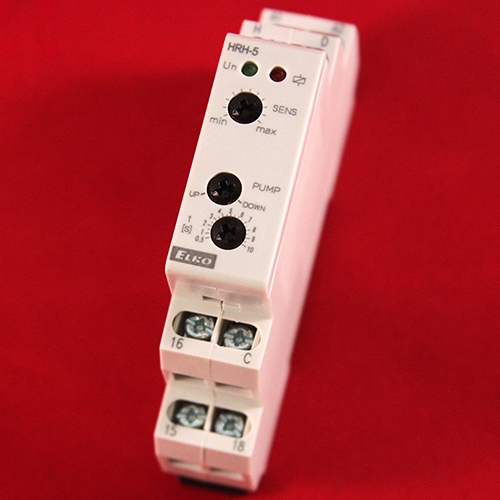

Контроллер уровня жидкости HRH-5/UNI, 8 A, от - 20 до +55 °C

Назначение HRH-5/UNI

Реле контроля уровня (автоматы контроля уровня) предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей и управления электродвигателями насосных установок.

Достоинства

• Контроль уровня жидкости в колодцах, резервуарах, емкостях, танкерах...
• Простая установка.
• Возможность контроля за уровнем любой токопроводящей жидкости.
• Предназначено для автоматической эксплуатации 1-фазных и 3-фазных насосов.
• Выбор функций докачивания, откачивания.
• Изделие не имеет собственного предохранителя - необходимо устанавливать дополнительно подходящий предохранитель.
• В распоряжении 4 типа сенсоров различного исполнения (нет в комплекте поставки, можно приобрести дополнительно).

Описание функций HRH-5/UNI

1. PUMP UP (докачивание) - если уровень жидкости опустится ниже минимальной границы (сенсор D),замкнется реле и насос начнет докачивать жидкость, пока уровень не достигнет верхней границы(сенсор H), после чего реле отключит насос. При достижении уровня нижней границы ситуация повторится. После подачи питания реле автоматически замкнется и насос докачает жидкость до верхнего уровня.
2. PUMP DOWN (откачивание) - если уровень жидкости поднимется над верхней границей, реле замкнется замкнется и насос начнет откачивать жидкость. При достижении жидкостью нижней границы реле разомкнется и насос остановится. При включении питания реле находится в состоянии покоя и насос включится только при достижении жидкостью верхней границы.
3. Если соединять входы H и D и подключить их к одному сенсору, устройство будет поддерживать.

Один единственный уровень (верхняя и нижняя границы объединятся в один уровень). В функции PUMP UP реле замкнется, если уровень жидкости опустится ниже уровня сенсора. Насос накачает жидкость, и если ее уровень достигнет уровня сенсора, реле отключится и насос остановится.

Уровень в этом случае удерживается в узких границах около уровня сенсора. В функции PUMP DOWN реле замкнется тогда, когда уровень жидкости достигнет уровня сенсора. Насос откачает жидкость, пока ее уровень не опустится ниже уровня сенсора, потом реле отключится и насос остановится.
