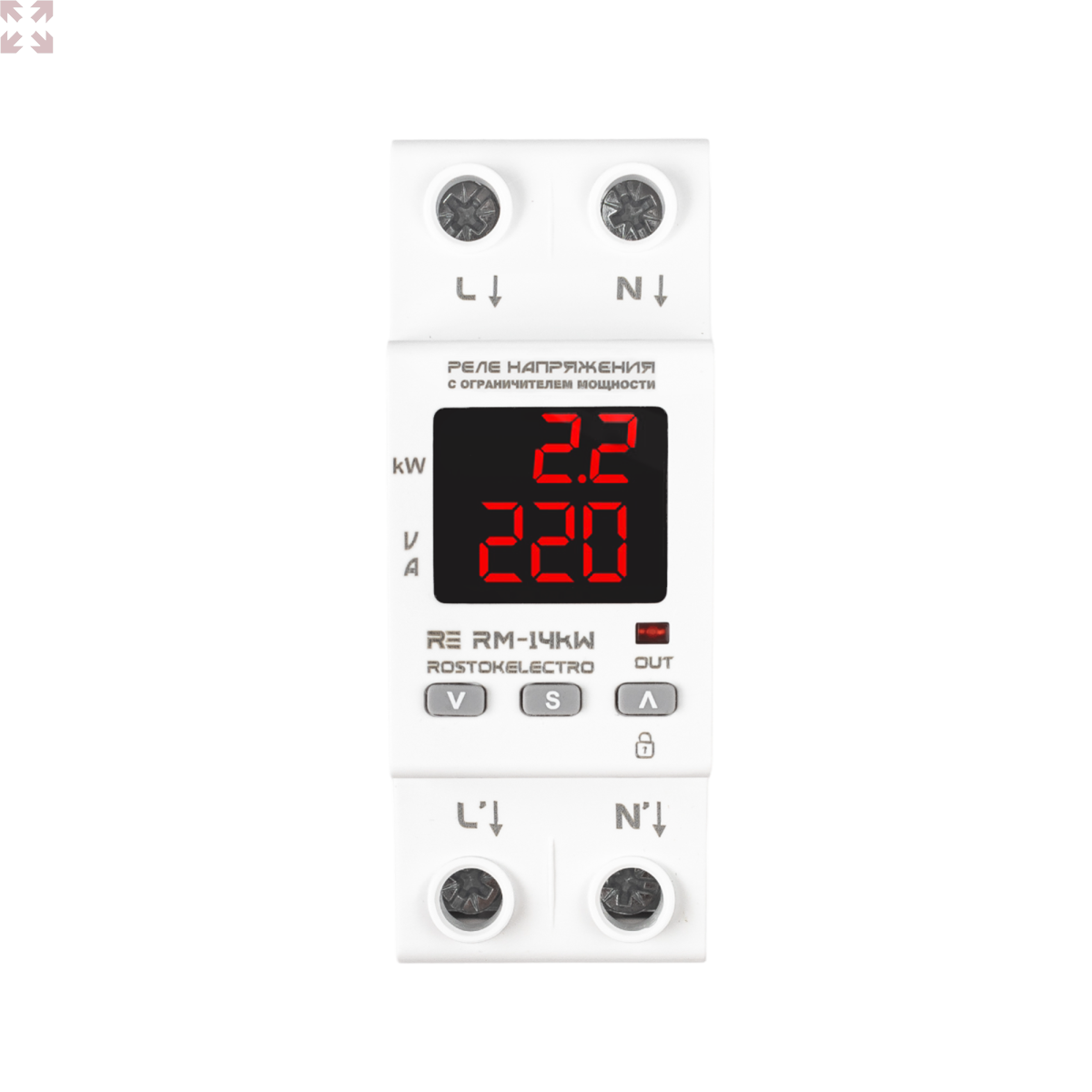

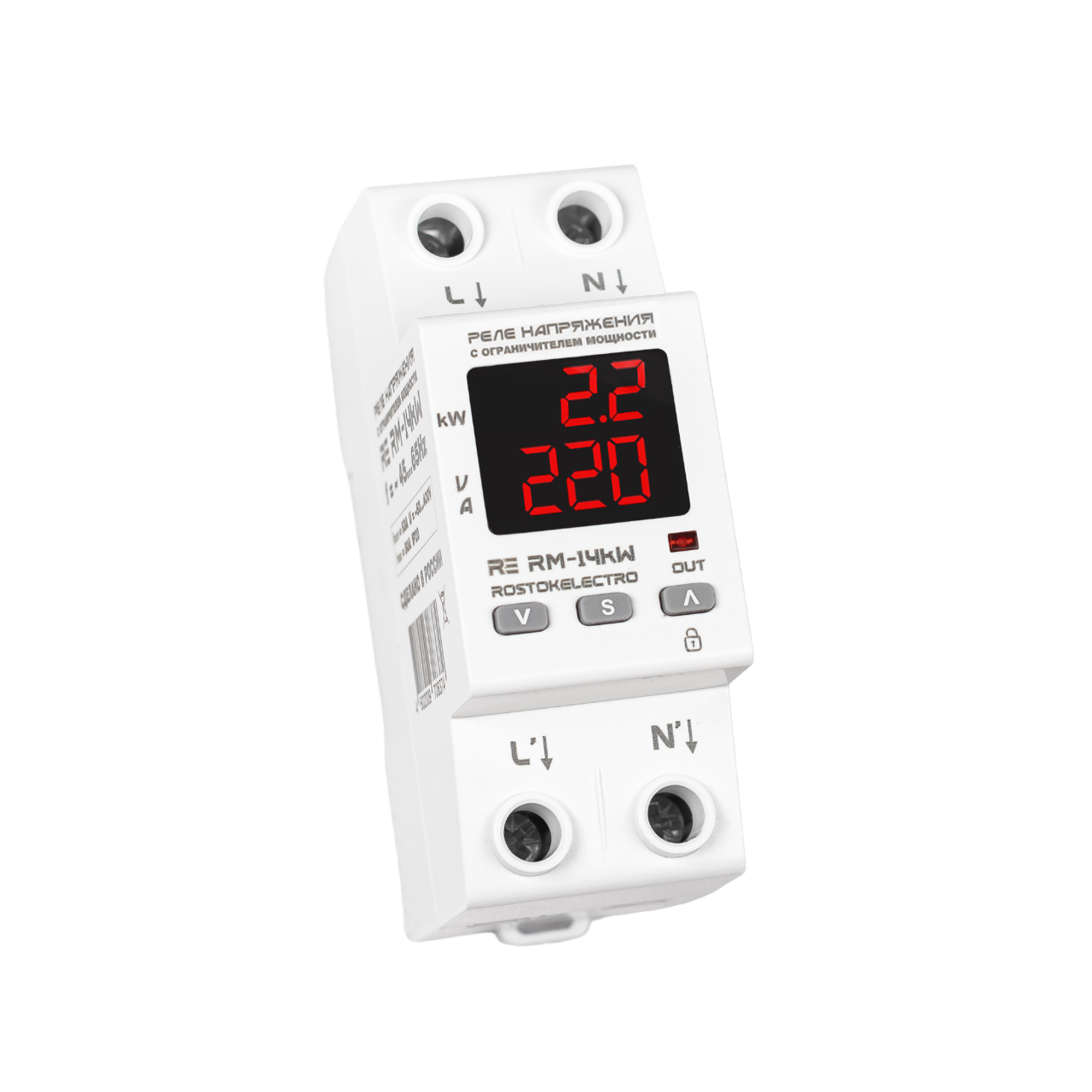

Реле напряжения с ограничителем мощности RE RМ-14kW

(0)

4 550 ₽

В корзину

Быстрый заказ

Под заказ

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: RМ-14kW
Страна: Россия
Производитель: RostokElectro

Реле напряжения с ограничителем мощности RE серии RМ–14 kW предназначено для ограничения и контроля потребляемой мощности в однофазной электрической сети, защиты линии от перегрузки, а потребителей от перепадов и скачков сетевого напряжения (функция Реле напряжения).

Прибор совмещает в себе функционал нескольких устройств:

ограничителя мощности;
реле напряжения;
амперметра;
вольтметра;
ваттметра.

Параметры, устанавливаемые пользователем:

допустимые пределы максимальной мощности;
время задержки включения/отключения по мощности;
количество циклов повторного включения;
верхний/нижний передел отключения по напряжению;
время задержки включения по напряжению.

Основные особенности:

Работа при плавающей частоте в пределах 45-65 ГЦ;
Функция реле напряжения;
Защита от многократных срабатываний;
Отображение значения мощности, напряжения и тока подключенной нагрузки;
Полноценный транзит нуля (шина 16 кв.мм);
Блокировка кнопок от случайного нажатия;
Скорость обработки показаний сети обеспечивает современный микроконтроллер Microchip, работающий на частоте 32 МГц!
Алгоритм True RMS;
Внутренняя термозащита с возможностью контроля в настройках;
Настройка комфортного значения яркости дисплея;
Размер 2-din;
Функция памяти последнего срабатывания (отключения нагрузки).

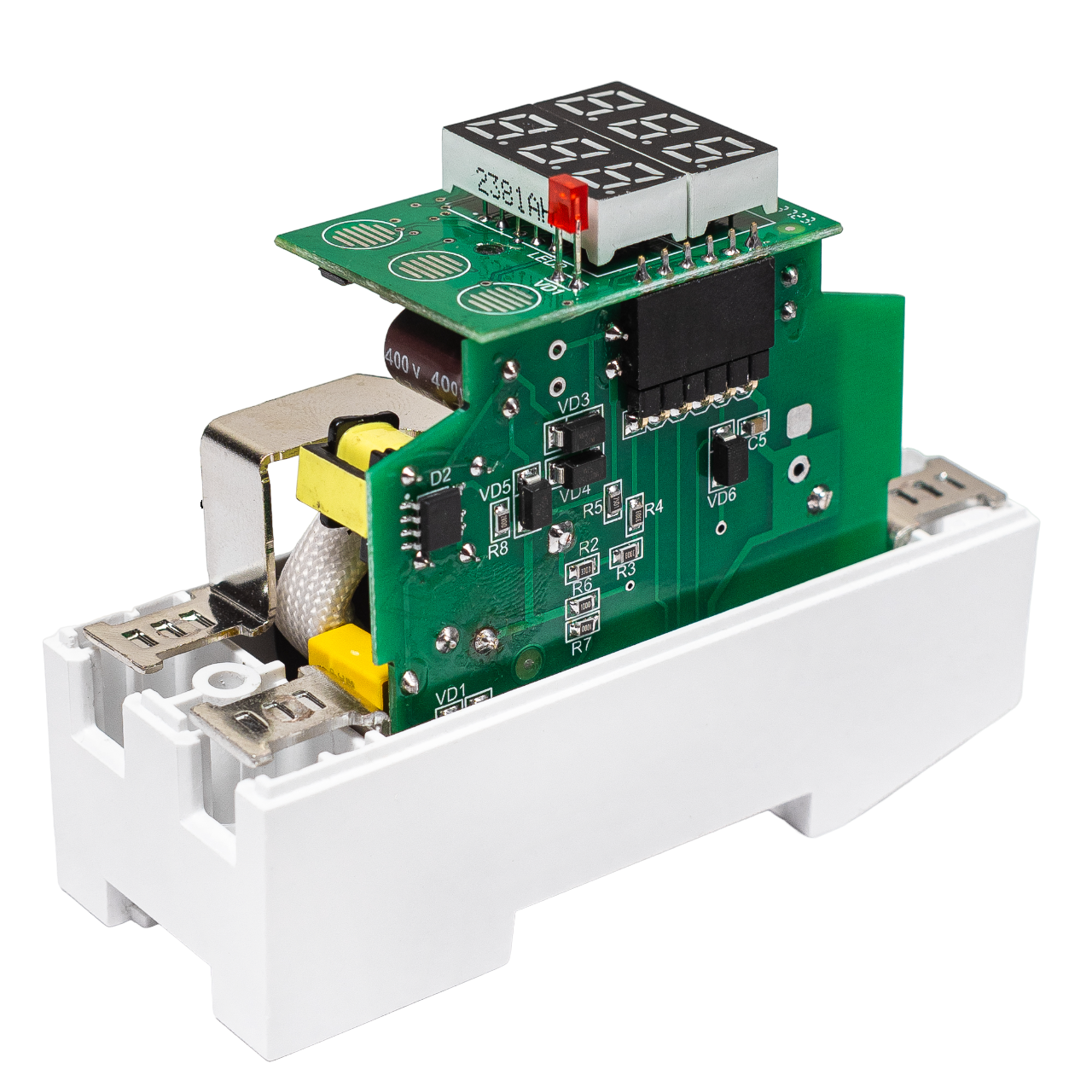

Прибор управляется микроконтроллером, который анализирует напряжение в электросети, потребляемый ток и вычисляет мощность подключенной нагрузки с отображением значений на цифровых индикаторах.

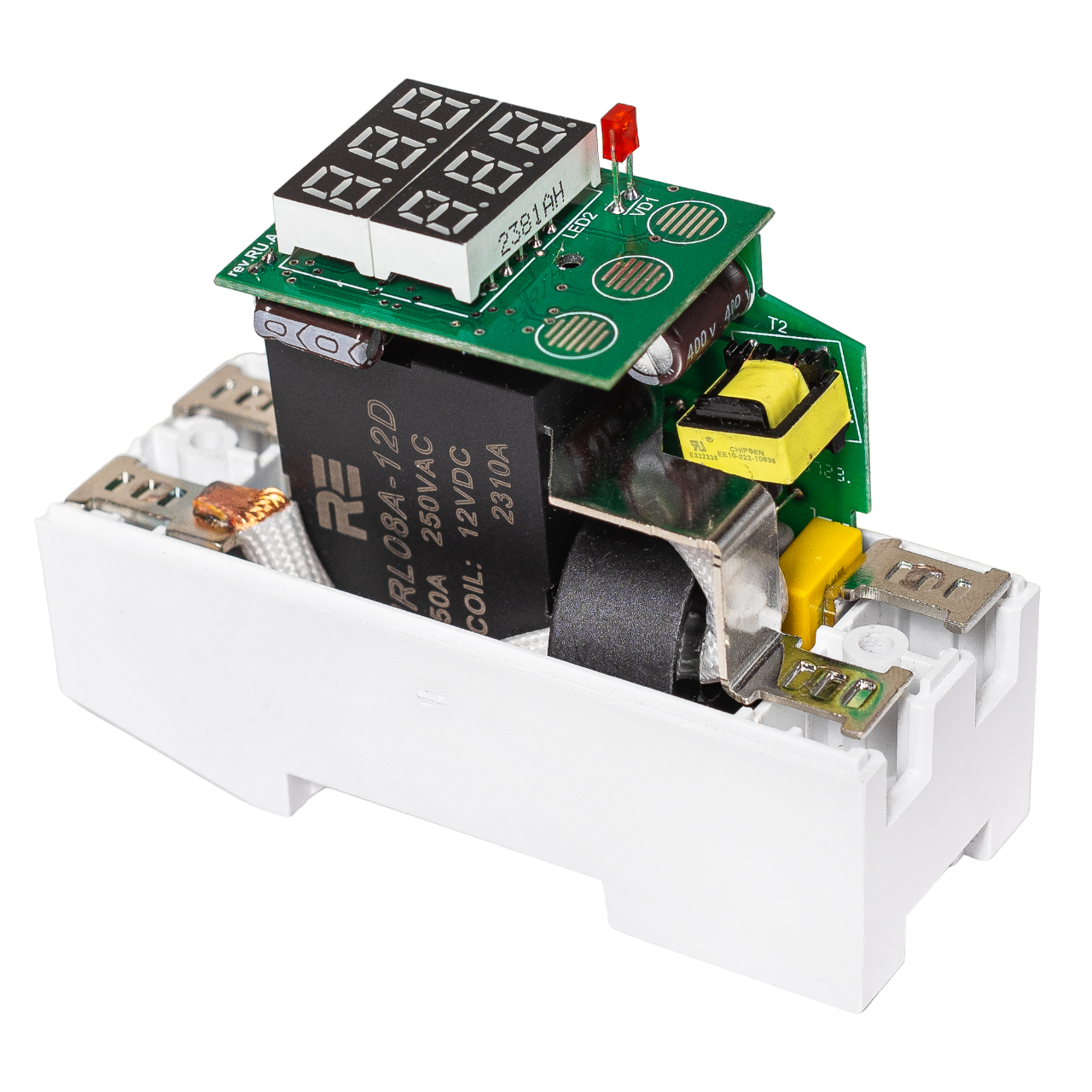

Измерение тока производится с помощью встроенного трансформатора тока. Коммутация нагрузки осуществляется электромагнитным реле.

Прибор оснащен функцией реле напряжения, параметры которого (верхний и нижний пределы напряжения и время задержки включения) устанавливаются пользователем. Прибор отключает нагрузку если значение напряжения выйдет за установленные пределы. Нагрузка включается автоматически после возвращения напряжения в установленный диапазон.

Ограничитель мощности может работать как с бытовой электросетью с частотой 50Гц, так и источниками напряжения с нестабильной «плавающей» частотой (генераторы и др.) Для этого предусмотрена функция выбора режима контроля частоты.

Для настройки ограничителя мощности необходимо установить предел максимальной мощности, время задержки включения/отключения по мощности и количество циклов повторного включения при отключении по пределу мощности. При превышении потребляемой мощности произойдет отключение нагрузки с задержкой, установленной пользователем. Время отключения нагрузки зависит от величины потребляемой мощности.

Все установленные пользователем значения сохраняются в энергонезависимой памяти.

Загрузка комментариев...

Технические параметры	RМ-14 kW
Диапазон контролируемой мощности, кВт	0,1-14
Рабочее напряжение, В	50-400
Максимальный ток на контактах реле (при активной нагрузке), А, не более	80
Рабочая частота сети, Гц	45-65
Верхний предел отключения по напряжению (задается), В	210-270 (250*)
Нижний предел отключения по напряжению (задается), В	120-200 (170*)
Время отключения по верхнему пределу, сек, не более	0,02
Время отключения по нижнему пределу, сек, не более	1 (120-70В); 0,02 (< 120 В)
Время задержки включения по напряжению, сек	5-600 (15*)
Время задержки включения по мощности, сек	5-600 (5*)
Время задержки отключения по мощности, сек	5-300 (10*)
Количество циклов повторного включения	0-20
Погрешность вольтметра, %, не более	1
Погрешность измерения силы тока, %	2
Потребляемая мощность, Вт, не более	2
Макс. сечение провода, мм2	16
Момент затяжки винтов клемм, Нм	2,2±0,2
Рабочая температура, °С	-25…+50
Степень защиты прибора	IP20
Габаритные размеры, мм	903567
Вес нетто, кг	0,185
Вес брутто, кг	0,205
* Заводские настройки

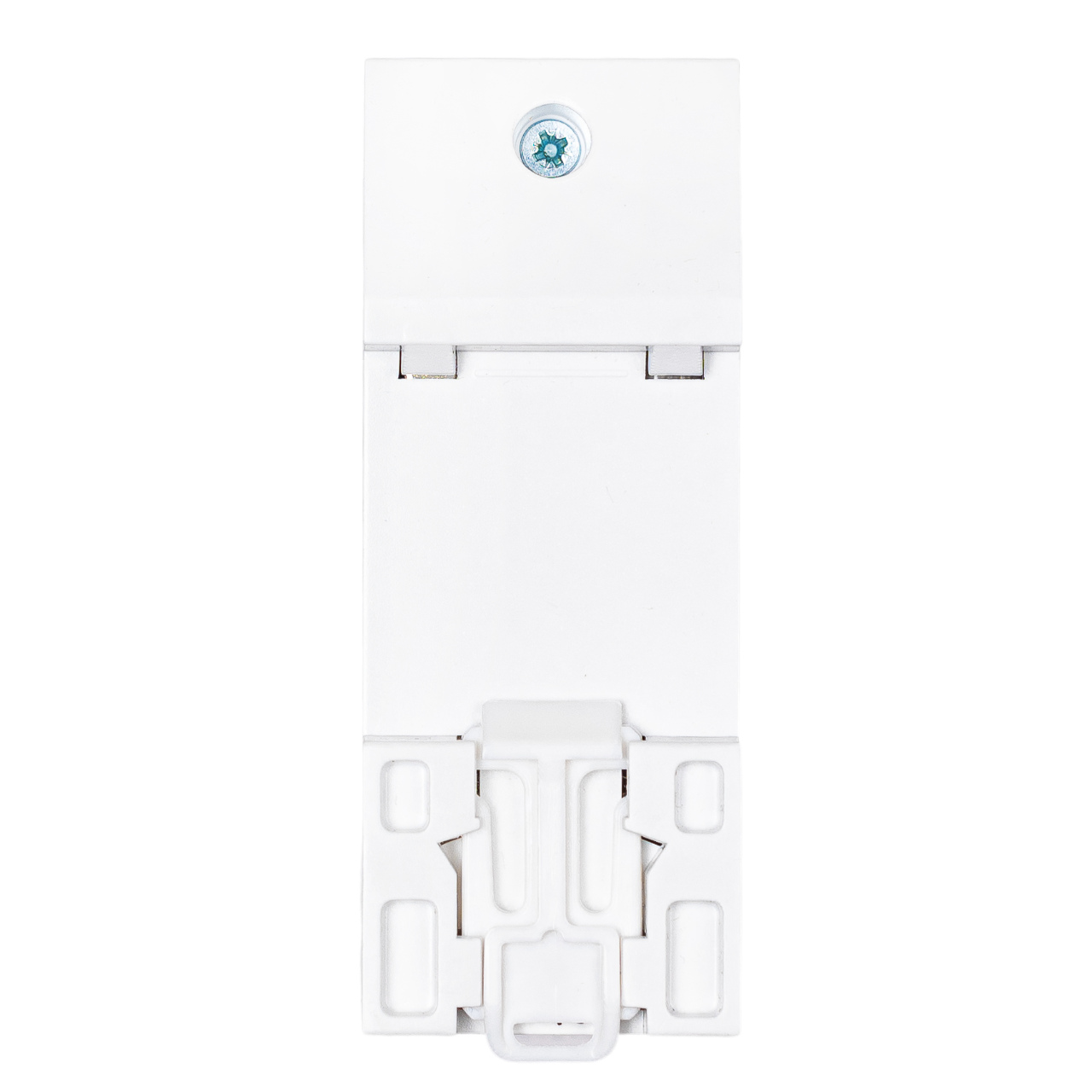

Крепление прибора на монтажный профиль TS-35 (DIN -рейка) — 2 DIN
