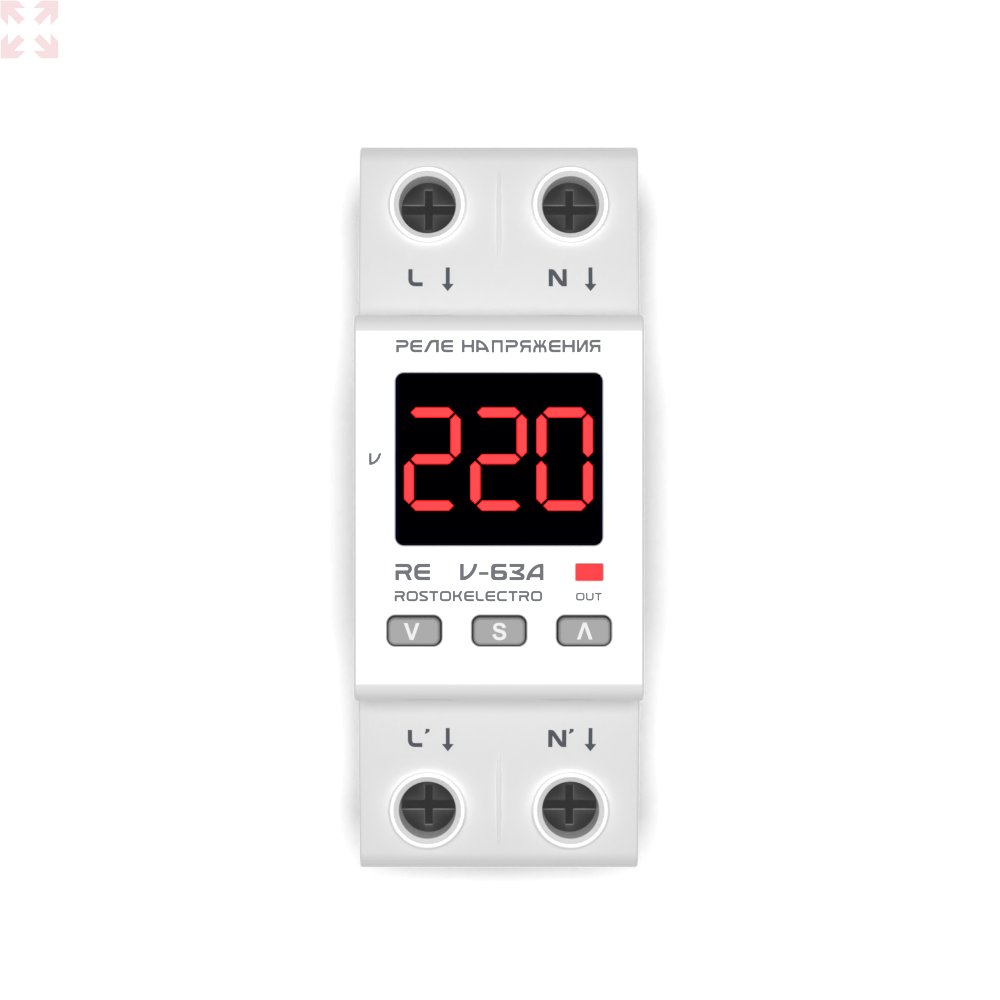

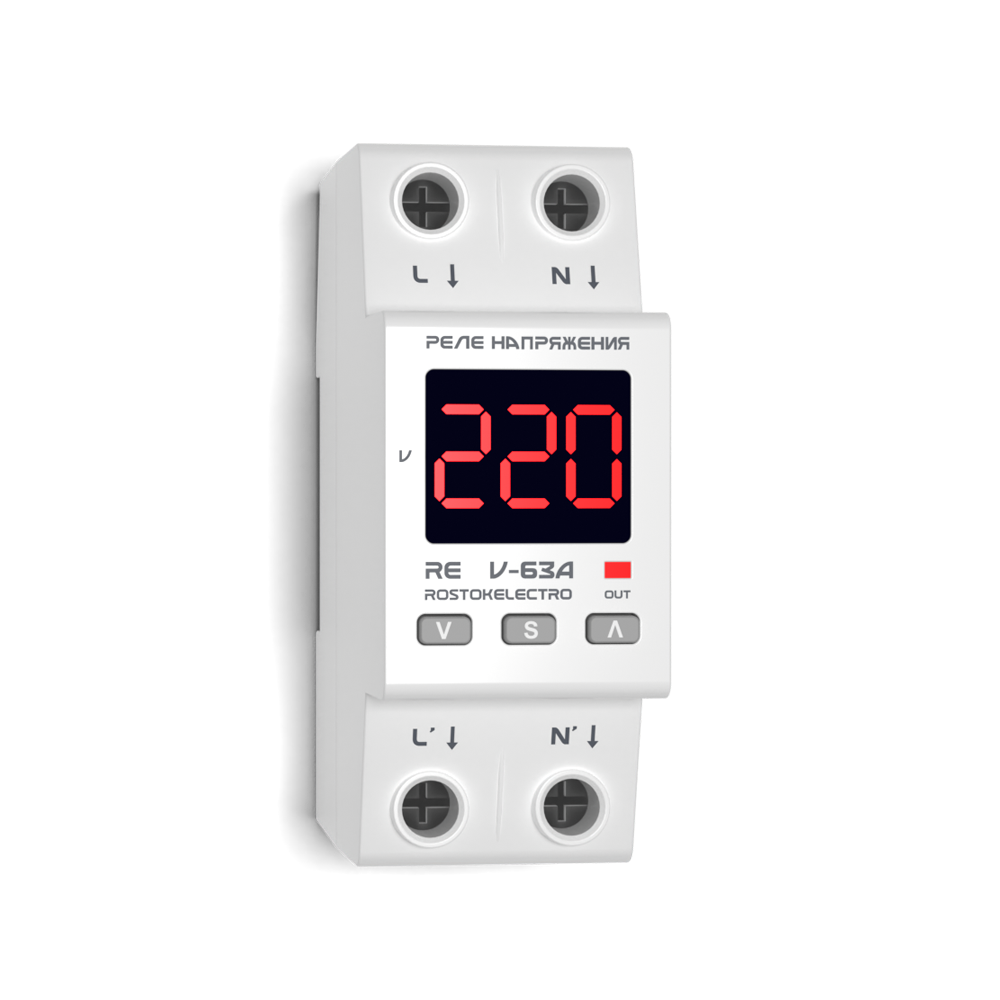

Реле напряжения RE V-63A 220В установка на DIN-рейку

(0)

3 630 ₽

В корзину

Быстрый заказ

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: V-63A
Страна: Россия
Производитель: RostokElectro
Инструкция:: Загрузить

Реле напряжения нового поколения RE серии V предназначено для защиты электрического оборудования от скачков напряжения в сети, а также от последствий обрыва нулевого провода. Реле напряжения RE серии V может работать как с бытовой электросетью с частотой 50Гц, так и источниками напряжения с нестабильной «плавающей» частотой (генераторы и др.). Для этого в меню настроек нужно выбрать соответствующий режим работы

Основные особенности:

1. Работа при плавающей частоте в пределах 45-65 ГЦ. Эта функция – незаменима при использовании реле в сети с генератором, как источником резервного или постоянного питания.

2. Полноценный транзит нуля (шина 16 кв.мм).

3. Блокировка кнопок от случайного нажатия.

4. Скорость обработки показаний сети обеспечивает современные микроконтроллер Microchip, работающий на частоте 32 МГц!

5. True RMS.

6. Внутренняя Термозащита с возможностью контроля в настройках.

7. Размер 2 ДИН.

8. Полностью цифровое управление.

9. Настройка комфортного значения яркости дисплея.

Принцип работы

Измерительный блок на основе микропроцессора Microchip регистрирует и анализирует величину напряжения в сети, выявляя отклонения от установленных при настройке значений. При выходе показателей за эти пределы формируется сигнал на отключение и исполнительное устройство (реле с постоянно разомкнутым контактом для RE V -32A, а для всех остальных – импульсное реле) отключает нагрузку, тем самым предотвращая попадание не ее вход критических напряжений. Нагрузка включается автоматически после возвращения напряжения в установленный диапазон через установленный пользователем (по умолчанию 15 сек) промежуток времени.

Для этого в меню настроек нужно выбрать соответствующий режим работы.

Технические параметры

RE V-32A

RE V-40A

RE V-50A

RE V-63A

Номинальный ток нагрузки*

(максимальный ток в течении не более 10 мин), А

32(40)

40(50)

50(63)

63(80)

Номинальная (долговременная) мощность, кВт

- при активной нагрузке

7,0

8,8

11,0

13,9

Рабочее напряжение, В

50-400

Рабочая частота сети, Гц

45-65

Верхний предел отключения по напряжению (программируется), В

210-270 (250)

Нижний предел отключения по напряжению (программируется), В

120-200 (170)

Время задержки включения (программируется), сек

5-600 (15**)

Время отключения по верхнему пределу напряжения, сек, не более

0,02

Время отключения по нижнему пределу напряжения, сек, не более

1 (120-170В)

0,02 (<120В)

Погрешность вольтметра, %, не более

1

Потребляемая мощность реле, Вт, не более

RE V-32A 2.5

RE V-40/50/63А 1.5

Макс. сечение провода, мм²

10

Момент затяжки винтов клемм, Нм

2,2±0,2

Рабочая температура, °С

-25…+50

Габаритные размеры, мм

903567

Вес нетто, кг

0,165

Вес брутто, кг

0,185

**- Заводские установки

Крепление прибора на монтажный профиль TS-35 (DIN -рейка) -2 DIN
