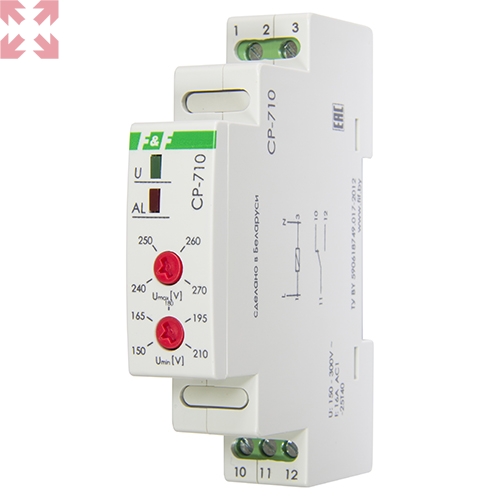

Однофазное реле напряжения CP-710

(0)

2 628 ₽

В корзину

Быстрый заказ

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: CP-710
Страна: Республика Беларусь
Производитель: Евроавтоматика F&F
Инструкция:: Загрузить

Назначение CP-710

Реле напряжения СР-710 предназначены для непрерывного контроля величины напряжения в сети переменного тока в однофазной сети и защиты электроустановок, электроприборов и т.п. путем отключения напряжения питания при выходе его за установленные пределы. Реле включено, если контролируемое напряжение находится в требуемом диапазоне.

Принцип работы CP-710

Реле измеряет напряжение в сети и при выходе его за установленные пределы отключает защищаемое оборудование от электропитания. Верхний и нижний пределы напряжения устанавливаются потребителем. При обрыве нулевого провода происходит отключение нагрузки от питающей сети.

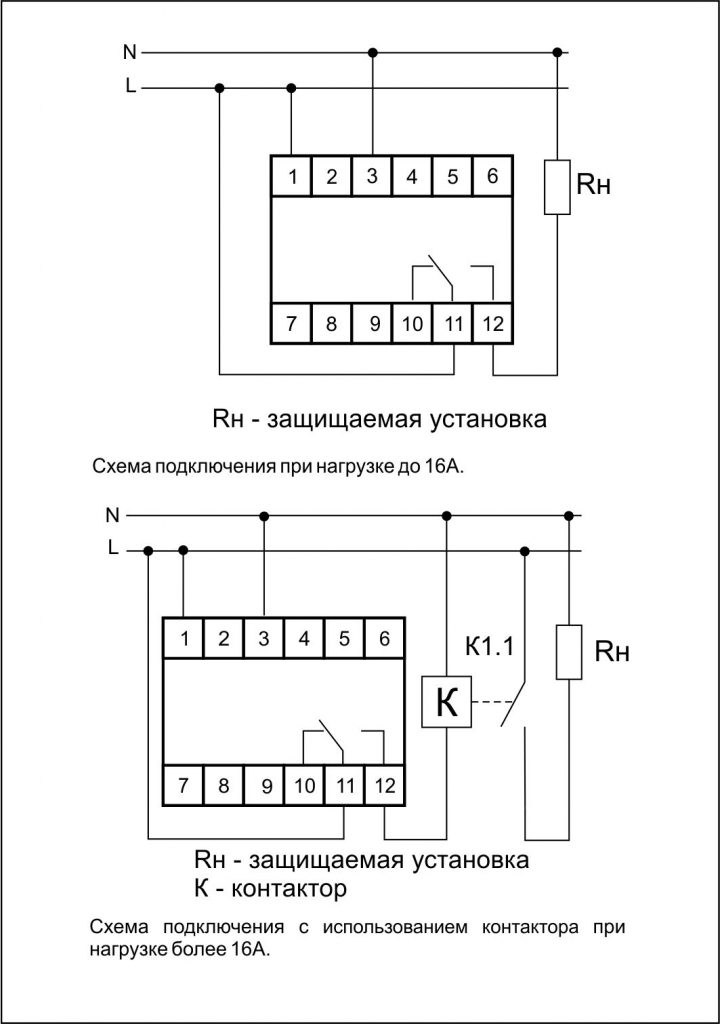

Схема подключения

Артикул	EA04.009.001
Код ETIM	EC001438
Напряжение питания	150-300 B АС
Максимальный коммутируемый ток (AC1)	16 А
Контакт	1NO/NC
Контроль работы	2 светодиода
Напряжение отключения нижнее (регулируемое) U1	150-210 В
Напряжение отключения верхнее (регулируемое) U2	240-280 В
Задержка отключения для верхнего порога U2	<0,1 с
Задержка отключения для нижнего порога U1	<1,5 с
Время повторного включения	4 с
Гистерезис	5 В
Диапазон рабочих температур	от -25 до +50 °С
Потребляемая мощность	0,8 Вт
Подключение	винтовые зажимы 2,5 мм2
Габариты (ШхВхГ)	18х90х65 мм
Тип корпуса (см. Приложение 1)	1S
Степень защиты	IP20
