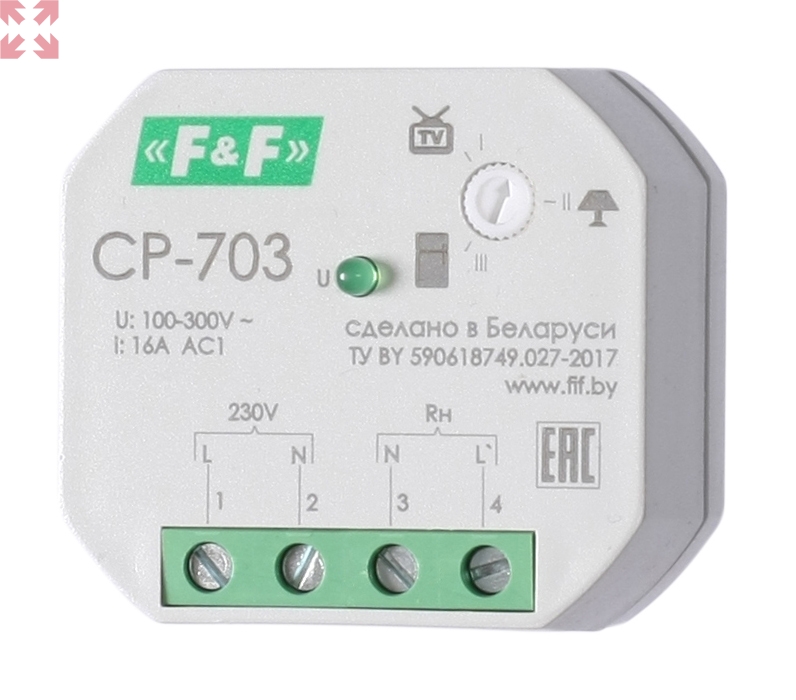

Однофазное реле напряжения CP-703

(0)

2 220 ₽

Под заказ

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: CP-703
Страна: Республика Беларусь
Производитель: Евроавтоматика F&F
Инструкция:: Загрузить

Назначение
Изделие предназначено для непрерывного контроля величины напряжения в однофазной сети переменного тока и защиты электроприборов от повышенного или пониженного напряжения.

Принцип работы
При выходе напряжения за установленные пределы или обрыве нулевого провода реле отключает защищаемое оборудование. Повторное включение реле (после отключения) происходит автоматически, через установленное время, после восстановления сетевого напряжения питания. С помощью потенциометра необходимо выбрать один из 3-х режимов работы, в зависимости от типа защищаемого устройства.
Описание режимов:
I: предназначен для защиты сложных бытовых устройств (телевизоры, компьютеры, модемы и т.д.)
II: предназначен для защиты более простых устройств (нагревательные приборы, светильники и т.д.)
III: предназначен для защиты холодильного оборудования. Обеспечивает задержку повторного включения после аварии в сети питания, что предотвращает выход из строя компрессорных агрегатов.

Область применения
Применяется для защиты электроустановок и бытовых электроприборов от повышения и понижения напряжения в однофазной сети.

Артикул	EA04.009.011
Код ETIM	EC001438
Напряжение питания, В	100-300 AC
Максимальный коммутируемый ток, А (AC-1)	16
Контакт	1 NO
Тип контролируемого напряжения	переменное
Контроль питания	зел. светодиод
Диапазон контролируемых напряжений, В:
нижний
I	207
II	108
III	170
верхний
I	256
II	260
III	260
Время срабатывания, с
нижний
I	5
II	10
III	10
верхний	0,1
I	0,2
II	0,2
III
Время повторного включения, с
I	5
II	5
III	360
Гистерезис, В	3
Напряжение ускоренного отключения, В
нижнее	120
верхнее	300
Время ускоренного отключения, с	<0,1
Погрешность измерения, %	<3
Диапазон рабочих температур, °С	-25…+50
Степень защиты	IP20
Коммутационная износостойкость, циклов	>100000
Потребляемая мощность, Вт	1
Габариты (ШхВхГ), мм	48х43х20
Подключение	винтовые зажимы 2,5 мм2
Момент затяжки винтового соединения, Нм	0,4
Тип корпуса	PDT
Масса, кг	0,034
Монтаж	в монтажную коробку
