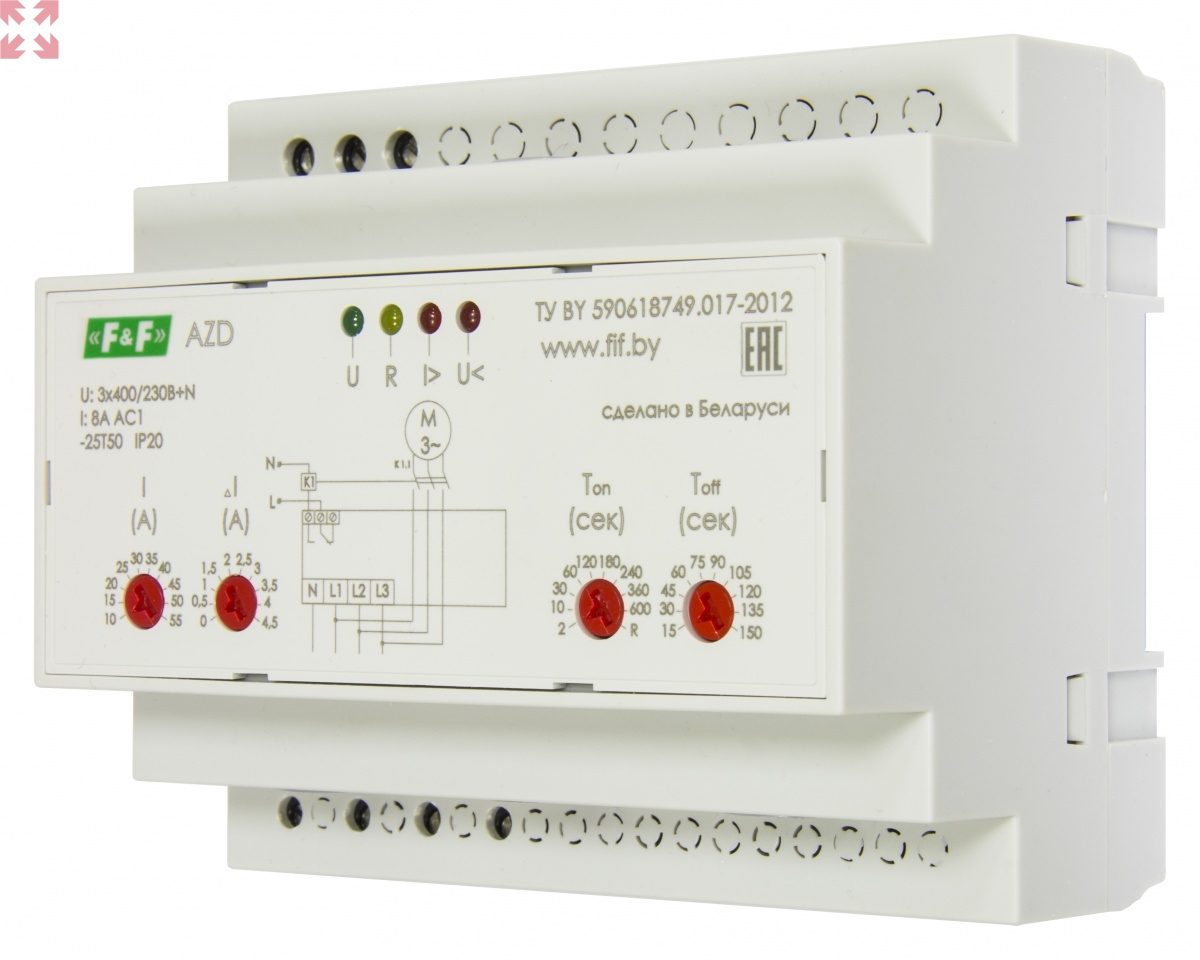

Реле защиты электродвигателей AZD-02

(0)

9 780 ₽

В корзину

Быстрый заказ

В наличии

Точный срок поставки товара уточняйте у менеджера по телефону

Артикул: AZD-02
Страна: Беларусь
Производитель: Евроавтоматика F&F
Инструкция:: Загрузить

Назначение
Для защиты трехфазных электродвигателей переменного тока от аварийных режимов работы.

Особенности
Защитные функции:
- защита от частых пусков;
- защита от перегрузки по току;
- защита от перегрева;
- защита от нарушения чередования и слипания фаз;
- защита от обрыва фазы;
- защита от работы при пониженном и повышенном напряжении;
- защита от асимметрии фазных токов;
- защита от асимметрии фазных напряжений;
- защита от токов короткого замыкания;
- защита от потери нагрузки (сухой ход).

Принцип работы
Реле защиты электродвигателей AZD-02 измеряет действующее значение тока потребляемого электродвигателем в рабочем режиме и значение напряжения в трехфазной сети питания. При выявлении аварийных режимов работы электродвигателя, контакт исполнительного реле размыкается и электродвигатель отключается от сети питания.

Артикул	EA05.004.002
Код ETIM	EC002572
Напряжение питания	3×400/230 + N
Максимальный коммутируемый ток(AC1)	8 А
Максимальный ток катушки контактора	2 А
Контакт	1NO/NC
Диапазон контролируемых токов:
- исполнение 2:	1-5,5 А
Максимальное напряжение контактов реле	400 В AC
Допустимая асимметрия фазных напряжений	60 В
Допустимая асимметрия фазных токов	30%
Задержка отключения при асимметрии	5 с
Задержка отключения при перегрузке	токовременная характеристика
Задержка повторного включения	2 с - 4 мин
Задержка отключения при обрыве фазы, не более	1 с
Задержка отключения при нарушении чередования фаз, не более	0,1 с
Задержка повторного включения	2-240 c
Максимальны диаметр кабеля	12 мм
Степень защиты	IP 20
Диапазон рабочих температур	-25℃ - +50℃
Габариты	105x90x65 мм
Монтаж	на DIN -рейке 35
