Преобразователь частоты AFD-E1850.43, 185 кВт, 0…1000 Гц, трехфазное питание 330…440 VAC

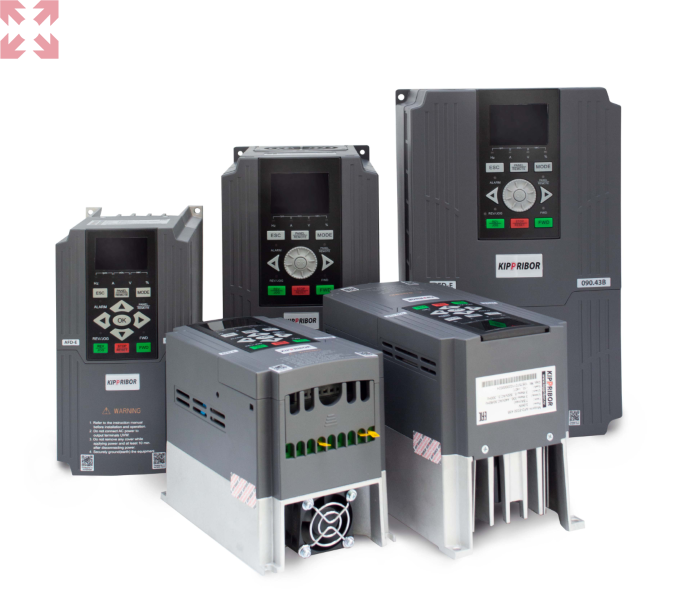

ЗагрузитьОбновленная основная серия преобразователей частоты KIPPRIBOR AFD-E представляет линейку универсальных устройств мощностью до 315 кВт. Аппаратные особенности и программное обеспечение позволяют адаптировать ПЧ под требования процесса управления электродвигателем.
Преобразователи частоты KIPPRIBOR серии AFD-E имеют простое и понятное меню, а для запуска ПЧ в эксплуатацию в большинстве случаев потребуется настройка всего лишь одного параметра.
Набор таких встроенных функций как ПИД-регулятор (может работать как независимый), счетчики импульсов, таймеры, виртуальные входы/выходы, встроенный ПЛК, предустановленные мульти-скорости и возможность установки дополнительных карт расширения позволяют оптимизировать и упростить схему управления электроприводом.
Преобразователи частоты KIPPRIBOR серии AFD-E комплектуются удобными и многофункциональными панелями управления с двухстрочным светодиодным дисплеем, что облегчает работу с ПЧ при наладке и эксплуатации. Кроме этого, панели управления позволяют осуществлять копирование, хранение и перенос настроек ПЧ.
- ПЧ KIPPRIBOR серии AFD-E – универсальны и предполагают использование одной модификации преобразователя как в общепромышленном, так и в легком применении. ПЧ может управлять нагрузкой, у которой номинальная мощность на ступень выше, чем номинальная мощность двигателя, указанная в качестве основной паспортной характеристики. Например, ПЧ AFD-E150.43B может управлять как тяжелой 15-киловаттной нагрузкой, так и легкой нагрузкой вентиляторного типа мощностью 18,5 кВт.
- Автонастройка параметров электродвигателя обеспечивает легкость ввода в эксплуатацию и высокую точность управления.
- Удобные панели управления с двумя дисплеями и возможностью копирования, хранения и переноса параметров конфигурации ПЧ облегчают работу при его наладке и эксплуатации, а также значительно упрощает ввод ПЧ в эксплуатацию при однотипных задачах.
- Оперативные параметры всегда «под рукой». Информационная табличка со списком параметров, которые чаще всего приходится корректировать, находится на обратной поверхности передней крышки ПЧ.
- Съемная панель управления может быть вынесена на дверцу шкафа, а соединение панели с ПЧ осуществляется обыкновенным четырехпарным кабелем с разъемами RJ45.
- Встроенный алюминиевый радиатор увеличенной площади улучшает эффективность охлаждения ПЧ, повышая его надежность.
- Дополнительные карты расширения позволяют увеличить функционал ПЧ. Установка карт расширения не требует особых навыков и специальных инструментов.
- Тестирование абсолютно каждого ПЧ при выходе из производства гарантирует длительную и безотказную эксплуатацию.
- Качественная упаковка надежно защищает ПЧ от повреждения при транспортировке.
- Встроенные функции защиты обеспечивают защиту ПЧ и электродвигателя при возникновении аварийных ситуаций.
- Три режима управления скалярный (U/f), векторный без датчика обратной связи (SVC), векторный с датчиком обратной связи (VC) позволяют адаптировать преобразователь частоты под любые задачи.
- Гибкая конфигурация параметров и широкие возможности по их настройке позволяют оптимизировать и упростить систему управления электродвигателем.
- Возможность копирования, переноса и загрузки параметров конфигурации ПЧ при помощи панели управления значительно упрощает ввод в эксплуатацию при реализации типовых задач.
Совместимость панелей управления и преобразователей частоты AFD-E
|
Модификация ПЧ |
Совместимость с панелями управления |
|
|
AFD-XPNL.21 |
AFD-XPNL.22 |
|
|
AFD-E055.43B и ниже |
Совместимы |
В базовой комплектации |
AFD-XPNL.21
AFD-XPNL.22
Предустановленные входы/выходы
|
Входы/выходы |
Описание |
|
Модификации AFD-E055.43B и выше |
|
|
Дискретные входы |
6 дискретных входов (DI1…DI6): программируемые (до 98 функций); |
|
Дискретные выходы |
1 релейный выход (RO1): программируемый (до 62 функций); 2 А / 250 VAC; |
|
Аналоговые входы |
1 аналоговый вход 0…10 В (AI1); |
|
Аналоговые выходы |
2 аналоговых выхода (AO1…AO2): программируемые (до 45 функций) 0…10, 0/4…20 мА; |
|
Модель |
Описание и совместимость с ПЧ |
|
Модификации AFD-E055.43B и выше |
|
|
AFD-XPLT.D104 (устанавливается дополнительно к основной плате в порт «Card 2») |
2 дискретных входа (DI7…DI8); 1 дискретный высокоскоростной вход (DI9); 1 аналоговый вход (AI3); 1 высокоскоростной транзисторный выход (DO3); 1 релейный выход RO2 NO+NC (TC1, TB1, TA1); Интерфейс RS485 (RS+, RS-); Источник питания ±10 VDC (-10V, +10V, GND); |
|
AFD-XPLT.C000 (устанавливается дополнительно к основной плате в порт «Card 1») |
PG интерфейс (входы энкодера A+, A-, B+, B-, Z+, Z-); |
AFD-XPLT.C000
|
Параметр |
Значение |
|
Напряжение питания |
330…440 VAC |
|
Диапазон выходного напряжения |
0…440 VAC |
|
Диапазон выходной частоты |
0…1000 Гц |
|
Диапазон несущей частоты |
1,5…12,5 кГц |
|
Модель ПЧ |
Режим переменной нагрузки (G-режим, общепромышленное применение) |
Режим постоянной нагрузки (P-режим, легкое применение) |
||||
|
Номинальная мощность ПЧ, кВА |
Номинальный выходной ток ПЧ, А |
Номинальная мощность подкл двиг, кВт |
Номинальная мощность ПЧ, кВА |
Номинальный выходной ток ПЧ, А |
Номинальная мощность подкл двиг, кВт |
|
|
AFD-E1850.43 |
237 |
360 |
185 |
253 |
385 |
200 |
|
Модификация |
H |
W |
D |
H1 |
W1 |
Крепёжный винт |
Вес ПЧ |
|
AFD-E1850.43 |
793 |
580 |
300 |
760 |
400 |
M10 |
84 |
| Параметр | Описание | ||
| Режим управления | VC-режим (векторное управление по замкнутому контуру) | SVC-режим (векторное управление по разомкнутому контуру) | U/f-режим (вольт-частотный (скалярный) режим управления) |
| Стартовый момент | 200 % при нулевой скорости | 180 % при нулевой скорости | 100 % при 1 Гц |
| Глубина регулирования | 1:1000 | 1:100 | 1:50 |
| Точность при контроле скорости | ± 0,02 % | ± 0,2 % | ± 0,5 % |
| Точность при контроле момента | ± 5 % | ± 5 % | – |
| Дискретность здания частоты | 0,01 Гц | ||
| Точность задания частоты | При цифровом задании - 0,01 Гц; при аналоговом задании – макс. частота × 0,1 % | ||
| Перегрузочная способность |
G режим: 110 % - длительное время; 150 % - в течение 60 сек.; 180 % - в течение 2,5 сек. Р режим: 105% - длительное время; 110% - 60 сек. |
||
| Время разгона/торможения | 0,01…600 сек. или 0,01…600 мин. | ||
| Торможение магнитным потоком | Повышение эффективности торможения за счёт увеличения магнитного потока электродвигателя в диапазоне 30…120 % | ||
| Удержание постоянным током | Обеспечивает эффективную остановку и удержание вала электродвигателя за счёт подачи постоянного напряжения на его обмотки | ||
| Тормозной момент | До 20 % без использования внешнего тормозного резистора; 50…100 % при использовании внешнего тормозного резистора; | ||
| Усиление момента | Усиление крутящего момента за счёт подачи добавочного напряжения на обмотки электродвигателя на низких оборотах | ||
| Стартовая частота | Определяет выходную частоту, с которой ПЧ начинает разгон электродвигателя после команды «RUN». Стартовая частота эффективна для систем с высоким моментом инерции | ||
| Параметр | Описание |
| Предустановленные мульти-скорости | До 15-ти предустановленных мульти-скоростей |
| Встроенный ПЛК | Позволяет организовать программы автоматического управления электродвигателем, с использованием 15-ти предустановленных мульти-скоростей или 7-и предустановленных мульти-скоростей ПИД-регулятора |
| Встроенный ПИД-регулятор | Используется для автоматического поддержания скорости или момента. Может использоваться как независимый ПИД-регулятор для внешнего оборудования. |
| Коммуникационный интерфейс RS-485 (опция) | Доступен при установке соответствующей карты расширения (см. таблицу «Краткие характеристики входов / выходов») |
| Функции повышения стабильности работы | Перезапуск после потери питания, перезапуск после аварии, автоматическая настройка параметров электродвигателя, блокировка команды «RUN», блокировка работы ПЧ, задержка запуска, компенсация повышенного / пониженного напряжения, компенсация повышенного тока нагрузки, настраиваемая U/f кривая, коррекция кривой аналоговых входов, |
| Параметр | Описание |
| Виртуальные дискретные входы/выходы | 8 виртуальных дискретных входов и выходов. Обладают таким же функционалом, как и физические дискретные входы, позволяют организовывать схемы управления без физического подключения сигнальных кабелей |
| Виртуальные аналоговые входы | 2 виртуальных аналоговых входа идентичны физическим аналоговым входам AI1 и AI2, но не выдают никаких физических сигналов. Использование виртуальных входов SAI1 и SAI2 позволяет не только упростить монтаж кабелей цепей управления, но и избежать возможных помех. |
| Настройка приоритета | Настройка приоритета между источниками задания частоты |
| Встроенный таймер | 3 встроенных таймера |
| Счётчик импульсов | 2 встроенных счётчика импульсов |
| Макропараметры | Макропараметры позволяют перенастраивать ПЧ под типовые задачи при помощи изменения всего одного параметра |
| Копирование параметров | Возможность копирования, переноса и хранения параметров в панели управления |
| Режимы отображения параметров | 4 режима отображения параметров ПЧ: отображение параметров, активных в текущей конфигурации ПЧ; отображение параметров, значение которых отличается от заводского; отображение изменённых и сохранённых параметров после последнего включения питания; отображение измененных и несохраненных параметров после последнего включения питания; |
| Обнаружение неисправности в компонентах ПЧ | Неверное измерение тока, ошибки EEPROM, ошибки платы управления |
| Защита со стороны источника питания | Защита от пониженного напряжения, защита от перекоса фаз |
| Защиты во время работы | Защита от перегрузки по току, защита от перегрузки по напряжению, защита ПЧ от перегрева, защита ПЧ от перегрузки, защита электродвигателя о перегрузки, защита от пропадания фазы, защита от перекоса фаз, защита при отключении электродвигателя, защита при неверной автонастройке параметров электродвигателя |
