Как подключить УЗО (устройство защитного отключения)

Устройство защитного отключения предназначено для предотвращения поражения током в случае возникновения перепадов напряжения или короткого замыкания.

Устройство защитного отключения предназначено для предотвращения поражения током в случае возникновения перепадов напряжения или короткого замыкания. Подключение УЗО в разы снижает вероятность возникновения опасной ситуации, защищает вас и ваше электрооборудование. Выбор устройства защитного отключения зависит от того, для какой сети используется прибор. Однако, в работе и установке УЗО лежат одни и те же принципы.

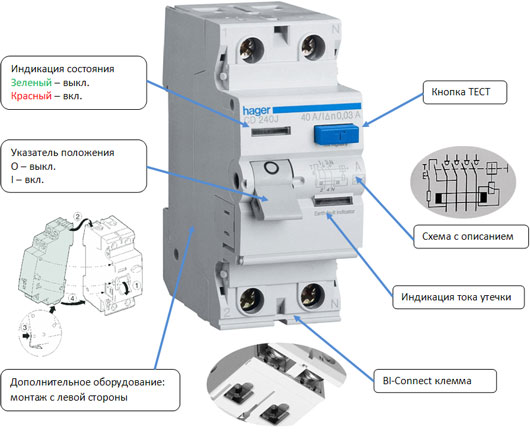

Итак, рассмотрим, из чего состоит схема УЗО:

  • Вводный автомат.
  • Счетчик.
  • Само устройство защитного отключения.
  • Электрическая сеть в доме или квартире (розетки или проводка).

К каждому прибору в обязательном порядке идет инструкция УЗО, где доступно написано, как именно подключается прибор. Мы также предлагаем вам ознакомиться с пошаговой инструкцией:

  • Выбираем место. Как правило, УЗО монтируется непосредственно рядом с источником электроэнергии, то есть возле счетчика. Для удобства производители оснащают прибор специальной защелкой, с помощью которой автомат быстро и удобно крепится на DIN-рейку. Можно установить общий автомат для всего дома или несколько для каждой линии электросети отдельно.

  • Отключаем электросеть. Безопасность превыше всего. С помощью указателя тока убедитесь, что напряжения на проводке нет.

  • Теперь подсоединяем контакты. Обращайте особое внимание на то, в какой контактный разъем нужно подключать фазу и ноль. Для подключения оголите провода на необходимое расстояние, вставьте провод к разъем и плотно зафиксируйте винтами. Подергайте в разные стороны провод, чтобы убедиться, что он хорошо закреплен.


На этом схема подключения УЗО собственно и заканчивается. Теперь ваша домашняя электросеть защищена от нежелательных ситуаций, которые могут возникнуть из-за тока утечки.
