Как подключить реле времени?

Что такое реле времени? Это устройство, которое стало незаменимым помощником в бытовых условиях и на производстве. Задача прибора заключается в автоматизации различных процессов, а именно работы электроприборов.

Что такое реле времени? Это устройство, которое стало незаменимым помощником в бытовых условиях и на производстве. Задача прибора заключается в автоматизации различных процессов, а именно работы электроприборов. С помощью реле времени вы можете организовать самостоятельную работу систем полива, отопительной системы, вентиляционной, насосных станций, конвейеров, освещения и прочих систем, работающих от электросети. Это устройство пригодится в промышленности, в частном доме, квартире или на дачном участке. Если вы приобрели такого помощника, возникает главный вопрос: как правильно осуществить подключение реле времени.

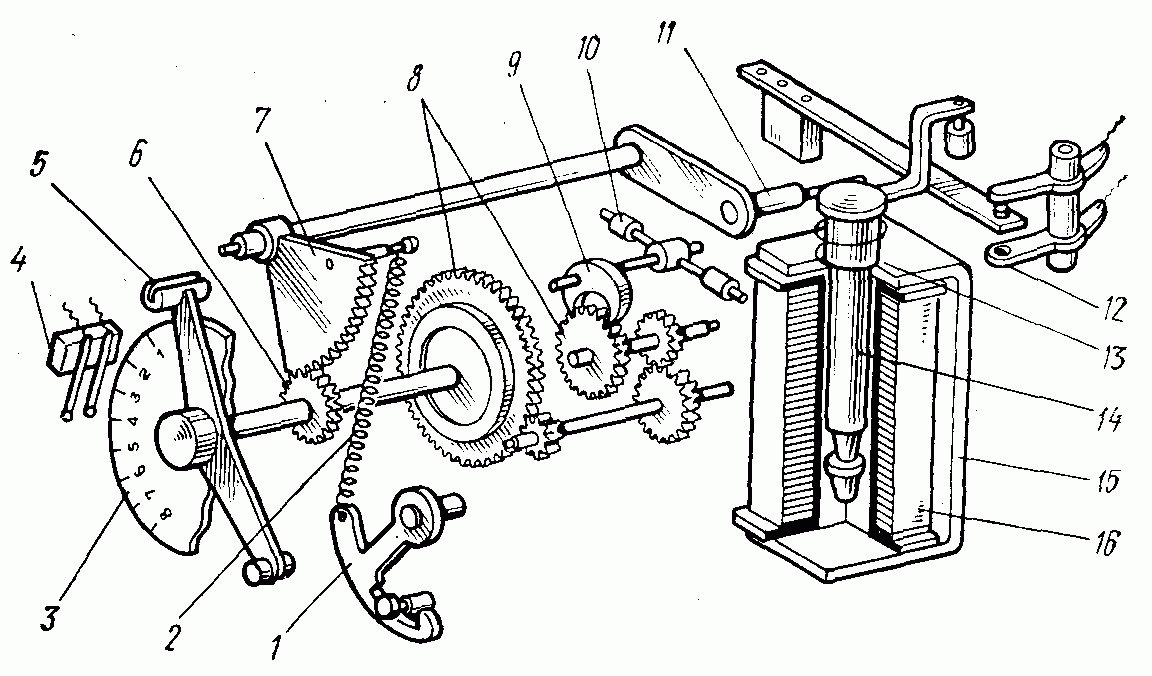

Реле времени РВ-100:
1— регулятор натяжения пружины, 2 и 11 — пружина и рычаг часового механизма, 3 — шкала, 4 и 5 — неподвижные и подвижные контакты, 6 — ведущая шестерня, 7 — зубчатый сектор, 8 и 9 — часовой и анкерный механизмы, 10 — регулировочные винты, 12 — контакты мгновенного действия, 13 — пружина якоря, 14 — якорь, 15—магнитопровод, 16 — обмотка электромагнита

Представляем вашему вниманию простую и понятную схему подключения реле времени, которая поможет вам быстро и безопасно установить прибор:

  • Монтируем реле на стену в вертикальном положении. Постарайтесь, чтобы устройство размещалось строго по вертикали (допустимое отклонение – 10о). Учитывайте, что прибор может находиться в условиях с температурой от -20о до +50о, влажность воздуха должна быть меньше 80%.

  • Убедитесь, что устройство надежно закреплено на своем месте. Тогда можно продолжать установку реле времени. Не забудьте обесточить сеть, прежде, чем приступать к дальнейшим действиям. Снимаем крышку прибора и заземляем реле. «Землю» подсоединяем к 220В контакту.

  • Подсоединяем электросеть к контактам реле времени с пометкой «прогр. I», «прогр. II». Поставьте устройство на нужную вам программу, используя для этого штифты, которые нужно завинтить в нужные пазы программного устройства. Лишние штифты не выбрасывайте, заверните их в бумагу и сохраните. Переведите звездочки для программ, повернув по часовой стрелке программный диск.

  • Закрываем крышку и включаем электросеть примерно на 15 минут. Далее снова отключаем подачу напряжения, открываем крышку устройства и устанавливаем время на программном диске. Включаем «пуск» при помощи рычага, закрываем крышку прибора и подаем 220В.


Схема реле времени достаточно простая и с ней сможет справиться даже электрик-любитель. Надеемся, что наша инструкция подключения реле времени поможет вам в установке устройства и надежной автоматизации процессов.
