Как подключить реле тока

Токовое реле — устройство, контролирующее определенную цепь и подающее сигнал о превышении установленной величины тока, а также отключающие питание при перегрузках и в случае КЗ.

Прибор сравнивает поступающие извне электрические сигналы и, если они не совпадают с его настройками, молниеносно реагирует на них.

Все существующие токовые реле относят к различным типам. Классифицируют их как по конструктивному исполнению, так и по принципу действия.

Схема реле тока

В классическом исполнении схема токового реле включает:

  • электромагнитную катушку с сердечником;
  • подвижный якорь;
  • контакты.

Ток, проходя по катушке, формирует магнитное поле. Это провоцирует намагничивание сердечника, он притягивает якорь, а в результате контакты срабатывают. Так как катушка ТР отличается небольшим числом витков провода, напряжения на ней падает незначительно. Этот момент очень важен по той причине, что по отношению к подконтрольной цепи подключение ТР осуществляют последовательно.

В отдельных приборах ток срабатывания регулируется. В большинстве случаев — за счет перемены натяжки пружины якоря. Иногда установка токового реле, контролирующего большие токи, предусматривает его подключение через трансформатор тока.

Основной параметр токового реле — время срабатывания. У реле контроля максимального тока оно небольшое, составляющее иногда десятки миллисекунд.

Инструкция по подключению реле тока

Принципиальная схема подключения реле контроля тока для приборов разных видов может отличаться. Монтаж устройств типа ЕРР, которые используют в системах РЗА (релейной защиты и автоматики), работающих на переменном токе, состоит из следующих шагов:

  • Отключают питание.
  • На шине в РЩ устанавливают реле.
  • Подсоединяют питание согласно техдокументации.
  • Проводят кабель измеряемой линии через сквозной канал подключения реле.
  • К соответствующим контактам устройства контроля тока в порядке очереди присоединяют провод питания сигнализации.
  • Устанавливают пороговые токовые и временные параметры на шкале тока прибора.

Схема подключения токового реле

Реле тока, которое отключает неприоритетные цепи, если допустимый порог электропотребления превышен, применяют, когда сеть питает минимум двух потребителей, работающих автономно. Когда они подключатся одновременно, используя полный ресурс, реле отключит второстепенную линию, а приоритетная цепь останется в рабочем состоянии.

Краткая инструкция по подключению реле тока этого типа:

  • Напряжение подключают к нулевому зажиму и к фазе.
  • Неприоритетную цепь подсоединяют к соответствующему зажиму и нулю.
  • Приоритетную линию подключают к контакту и нулевому проводу.

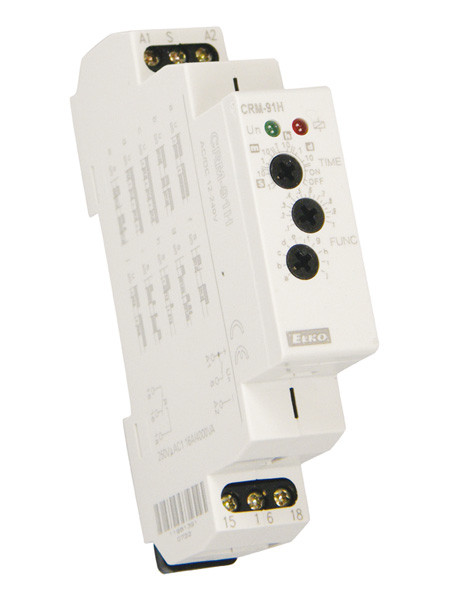

Для исключения ложных срабатываний при кратковременном росте величины тока, в тандеме с токовым реле применяют реле времени. Оно задерживает отключение цепи.
