Как подключить лестничные автоматы

Лестничные автоматы позволяют управлять процессом создания необходимой освещенности в нужное время.

Установка лестничного автомата, имеет целый ряд преимуществ:

  • Она рассчитана на большое количество приборов освещения
  • Увеличивает срок службы ламп
  • Обеспечивает существенную экономию электроэнергии
  • Способно работать в автономном режиме

Продукция массово используется в жилых домах, офисах, производственных помещениях.

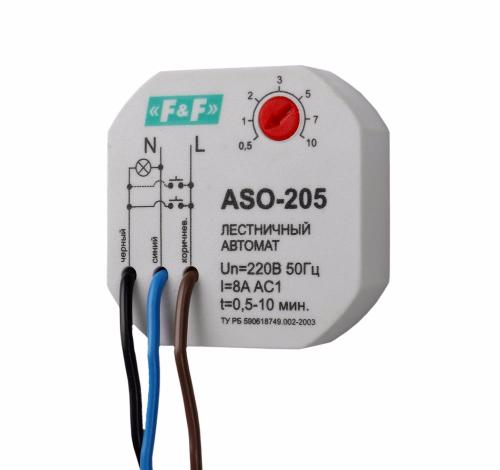

Описание и внутреннее устройство лестничного автомата

В схеме автомата лестничного освещения, обязательно присутствует:

  • Временной таймер
  • Программируемая панель, состоящая из динисторов, или тринисторов
  • Генератор формирования импульсов
  • Транзисторные компоненты

Все зависит от конкретной модели прибора. В некоторых образцах имеется схема, собранная на стабилитронах, транзисторах и тринисторах. В других применяются микросхемы с логическими элементами. На наружной части корпуса, предусмотрены регулировочные ручки, кнопки и крепежные винты.

Вопрос монтажа автомата лестничного освещения

Для подключения электронного лестничного выключателя, необходимо наличие DIN-рейки и свободного места в силовом щите. Существуют многофункциональные изделия с монтажными отверстиями и проушинами в корпусе. Они устанавливаются на задней стенки щита, требуют его сверления и крепятся с помощью винтов, или саморезов. Подробная инструкции на лестничный таймер с техническими характеристиками, прилагается в паспорте на продукцию.

К необходимым инструментам монтажа относится:

  • Индикатор напряжения
  • Стриппер, пассатижи, или нож для снятия изоляции
  • Возможно понадобится изолента
  • Отвертка с изолированной ручкой

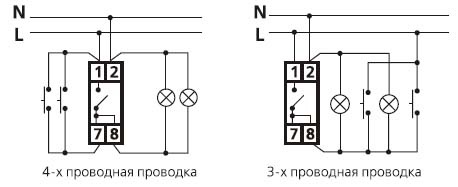

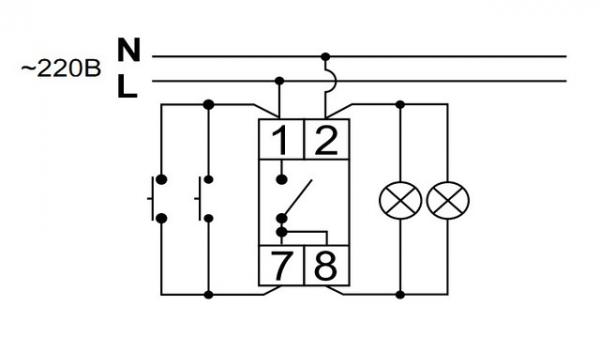

Учитываем требования подключения лестничного автомата

Несмотря на простоту схем подключения лестничного таймера, следует придерживаться общих правил безопасной работы в электроустановках. Поэтому:

  • Предварительно определяем фазный провод
  • Обесточиваем систему и проверяем отсутствие напряжения
  • Подсоединяем все очищенные от изоляции концы проводов к клеммам
  • Фазу обязательно бросаем с рассоединением на выключателях
  • Нулевой провод напрямую подводим к осветительным приборам
  • Соблюдаем общепринятую типовую маркировку проводов, где L-фаза, а N-ноль
  • Подаем напряжение, настраиваем и проверяем работоспособность в выдержанных пределах

Не забудьте о допустимой мощности нагрузки, соответствия к видам ламп и установленного коммутируемого тока. При настройке в многоэтажных домах, выставляйте время задержки с условием достижения человеком последнего и первого этажей.
