Как подключить импульсные реле (бистабильные)

Установка импульсного реле, помогает управлять процессом включения и отключения освещения в нескольких местах.

Изделие не является источником постоянного потребления электроэнергии. Ему достаточно только получить импульс для дальнейших коммутационных действий. Они будут сохраняться и изменятся с наступлением следующего сигнала. С его помощью вы сможете одновременно включать и выключать свет, как минимум в 2-х помещениях, расположенных вдалеке друг от друга.

Устройство гарантирует экономию:

  • Электроэнергии
  • Длины и сечения провода, кабеля, используемого при электропроводке
  • Денежных средств
  • Времени, потраченного на хождение

Оно понадобится при обустройстве "умного дома", способно повысить производительность труда на предприятиях и создать дополнительные удобства обслуживающему персоналу.

Основные элементы бистабильного реле

На смену громоздких реле с электромагнитной катушкой и пластины для переключения контактов, пришли электронные образцы. В основе схемы бистабильного реле, лежит компактное программируемое устройство, состоящее из микроконтроллера и таймера времени. Они находится внутри крепкого пластикового корпуса. На лицевой части корпуса, расположены механические элементы настройки, светодиодная индикация и крепежные винты.

Действия при монтаже импульсного реле

Для подключения электронного импульсного реле, требуется:

  • Наличие индикатора напряжения, отвертки с изолирующей ручкой, стриппера, или обыкновенного канцелярского ножа
  • Найти подвод фазы
  • Произвести отключение питающей сети и проверить отсутствие напряжения.
  • Установить изделие на DIN-рейку
  • Определиться с расположением посадочных площадок входа фазового питания, нулевого провода, выходов на ламповою нагрузку и выключателей

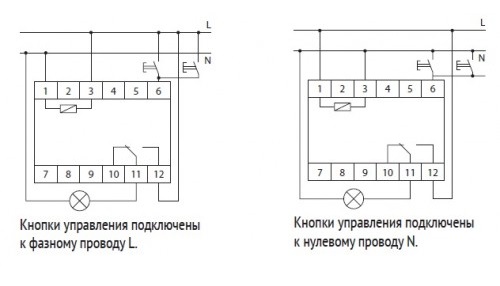

  • Зачистить, развести под зажимы и закрепить оголенные провода, исходя из имеющейся на корпусе, схемы подключения импульсного бистабильного реле
  • Подать напряжение

Проверку производят путем включения любого клавишного выключателя, подсоединенного в параллель к реле. Выключение должно произойти практически мгновенно, через 2 секунды или раньше.

Несколько дельных советов по использованию импульсных реле

Используйте медный провод для подключения с сечением не более 0,25 мм2. Изделие предназначено для внутренней и наружной установки. Однако не стоит его монтировать на открытом воздухе, если температура зимой опускается ниже -25°С. В условиях повышенной влажности, следует его устанавливать в щиток со степенью защиты от IP 44 и выше.

Подробная инструкция на автоматическое электронное реле импульсов, прилагается в паспорте на продукцию.
