Как подключить фотореле на DIN-рейку с выносным датчиком

Корпус реле выполнен из не поддерживающего горение пластика. Само фотореле устанавливается в щитке на DIN-рейку 35 мм, внешний датчик можно вынести на расстояние до 50 метров.

При установке фотореле на DIN-рейку с выносным датчиком, у вас отпадает необходимость в:

  • Обустройстве дополнительной защиты прибора от атмосферных осадков.
  • Покупке большего количества кабеля, или провода.
  • Работах по монтажу и разводке в новом распределительном щите
  • Лишней трате времени.

Изделие считается высокоэффективным и способно:

  • Автоматически включать и отключать освещение.
  • Сократить потребление электроэнергии и сэкономить деньги.
  • Быстро отреагировать на изменение внешних окружающих условий и параметров электрической сети.

Оно предназначено для управления осветительными приборами с наступлением темноты и рассвета. В нем предусмотрена возможность индивидуальной настройки. Продукция широко применяется во всех областях жизнедеятельности человека.

Общее понятие и устройство фотореле с выносным датчиком

Во внутренней схеме сумеречного выключателя на DIN-рейку, помимо выносного фотодатчика, используются тиристоры, симисторы и исполнительное электромеханическое реле. Принцип действия изделия, заключается в преобразовании сопротивления фотодиода в электрический сигнал. Он замыкает определенные контакты и общую нагрузочную цепь в темное время суток и размыкает с приходом рассвета.

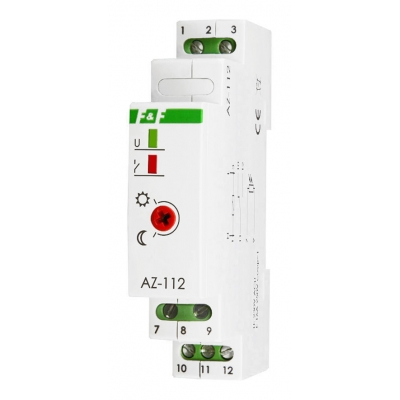

Предлагаемая продукция выполнена в компактном пластмассовом корпусе с элементами настройки и индикации, находящимися на передней панели. Выбор определенного временного интервала, осуществляется с помощью переключателя(потенциометра). Встроенные светодиоды, позволяют фиксировать происходящие процессы. В прилагаемом паспорте, дается инструкция на светочувствительный автомат на DIN-рейку с подробным описанием и техническими характеристиками.

Основные условия подсоединения фотореле на DIN-рейку

Крепеж в силовой щит, производят только после отключения питания сети. При подключении сумеречного автомата на DIN-рейку, следует индикатором убедиться в ее отсутствии. Монтаж фотодатчика выполняют на расстоянии в пределах 30 м, кабелем в 2-ой изоляции с сечением до 2,5 мм2. Причем устанавливают его на высоте и в положении, препятствующем попаданию на окно фотоэлемента, грязи, влаги, пыли и света ламп.

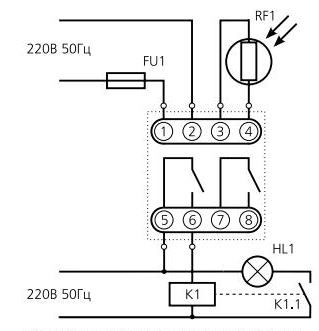

Затем зачищают все концы проводов, заводят в посадочные места и крепко закручивают винтами.  После завершения работ, проверяют схему подключения светочувствительного реле на DIN-рейку на соответствие с указанной в паспорте, или наклеенной на боковой панели корпуса. Согласно общепринятым нормам, фаза обозначается буквой L, а нейтраль- N. По окончании, подают напряжение и совершают настройку.
