Как подключить автоматический ввод резерва (АВР)

Установка автоматического ввода резерва (АВР), необходима в случае наличия нескольких независимых линий электроснабжения.

Она осуществляет контроль и быстрое переключение на резервную систему, в случае сбоя параметров и внезапного отключения основного ввода. Предназначена для 3-фазных 4-х проводных сетей с частотой переменного тока 50 Гц и рассчитана на напряжение 380-400 В. Способна обеспечить бесперебойную поставку электроэнергии и стабильную работу электрооборудования. Отличается:

  • Малым весом и габаритами
  • Двухпозиционной регулировкой напряжения
  • Малым временным промежутком отключения и включения
  • Возможностью реагирования на фазную асимметрию

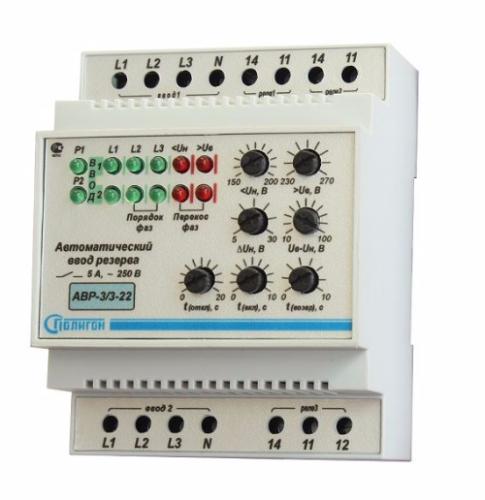

Состав и главные компоненты автоматического ввода резерва

В основе схемы АВР, лежит многофункциональный программатор. Он настраивается на индивидуальный алгоритм работы. При его сбое, поступает сигнал для запуска генератора и автоматического включения силового нагрузочного аппарата. В зависимости от количества питающих линий и нагрузки, различают несколько модификаций изделия. На их лицевую панель, выведены регулирующие узлы, детали световой и цифровой индикации режимов работы.

Выборы монтажа АВР

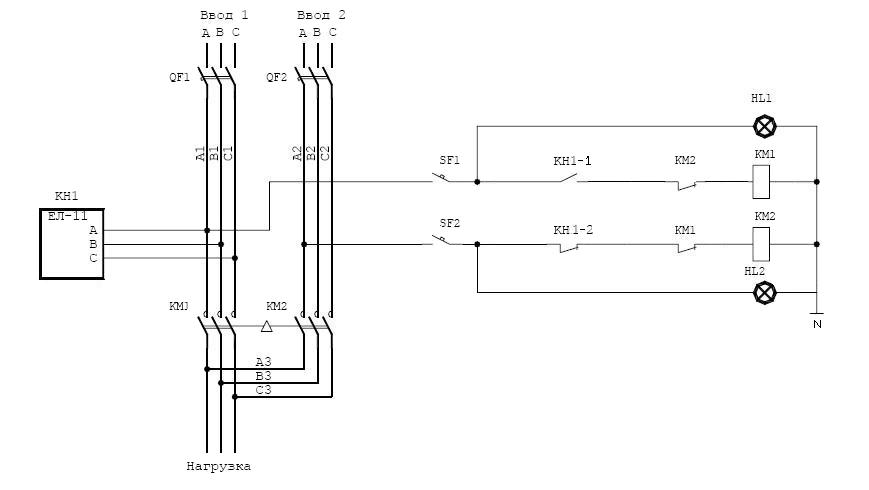

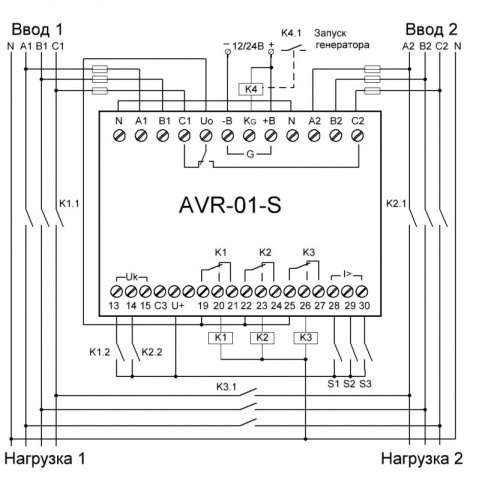

Предусмотрен набор типовых схем подключения устройства управления АВР к силовым исполнительным механизмам. Для случая с взводным моторным приводом, 2-мя вводами и нагрузочными элементами. Вариантами соединения с контакторами(пускателями) на:

  • 2-а ввода, 2-е нагрузки и генератор
  • Нагрузку, ввод и генератор
  • 2-а ввода, нагрузка и генератор
  • 2-а ввода и 2-е нагрузки
  • 2-а ввода и попарно переключающие 2-е нагрузки, отходящие в 4-х направлениях
  • 2-а ввода и нагрузку

Порядок монтажа ввода резерва

Для подключения автомата резервного ввода, необходимо:

  • Определиться с числом вводов и выходных нагрузок
  • Осмотреть устройство на предмет выявления видимых дефектов
  • Отключить питающую линию и убедиться в отсутствии напряжения
  • Снять изоляцию с проводов
  • Подсоединить все очищенные концы, согласно выбранной схеме
  • Не забыть о подключении нейтрали (заземления)
  • Подать сетевое напряжение, путем включения автоматического выключателя, предохранителей, или рубильника
  • Начать выполнять настроечные действия с выставления кода доступа
  • Установить и подтвердить всех контролируемые параметры, кнопкой “ОК”
  • Не забыть также о подтверждении рабочей схемы и выдаче сигнала аварии

Более подробная инструкция на контроллер автоматического ввода резервного питания, прилагается в комплекте с изделием.
