Как подключить автоматические переключатели фаз

Гарантирует отключение нагрузки, при перекосе всех фаз, их самопроизвольный выбор и включение, после стабилизации. Благодаря установке автоматического переключателя фаз, значительно увеличивается срок службы бытовых и промышленных устройств и установок. Считается особо точным электронным прибором. Характеризуется:

• Компактными размерами
• Быстродействием
• Возможностью ручной подстройки
• Быстрым монтажом
• Длительной эксплуатацией
• Надежностью
• Невысокой стоимостью
• Вариантами выбора установленной мощности

Устройство автоматического переключателя фаз и принцип действия

В принципиальной схеме фазировочного автомата нагрузки, главным элементом, является встроенное микропроцессорное устройство. Именно оно позволяет произвести контроль и отклонение безопасных параметров электрической сети и мгновенно отреагировать на их изменение. Регулировка диапазона осуществляется с помощью имеющихся на передней панели подстроечных ручек, или кнопок. Причем они предусмотрены на срабатывание по максимальному, минимальному показателям напряжения, времени повторного включения и возврата на фазу с допустимыми величинами. Светодиодные индикаторы визуально отображают процесс. В образцах с регулировочными кнопками, индикация цифровая. На некоторых моделях существует реле и дополнительная защита от залипания контактов.

На заметку начинающему электрику

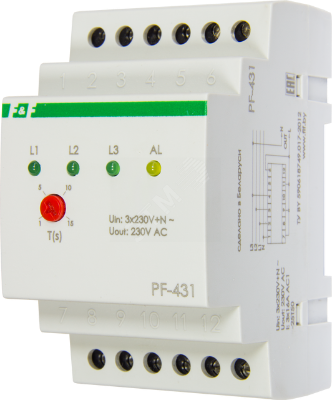

Наличие посадочного места с защелкой, гарантирует легкое подключение электронного переключателя фаз к существующей DIN-рейке. Процедура его подсоединения состоит в следующем:

• Предварительно следует убедиться во внешней целостности устройства
• Проверить вращение ручек и выставить их положение
• Разомкнуть подводящую цепь путем отключения автоматического выключателя, или рубильника
• Проверить индикатором напряжения, ее отсутствие
• Аккуратно зачистить вводные и выходные жилы на длину посадки
• Поставить 2 изолированные перемычки между контактами выхода 8-9 и 10-11.
• Завести и крепко закрутить все оголенные концы на клеммных зажимах
• Обязательно подключить нулевой и заземляющий провод

При подключении переключателя фаз мастер обязан знать

Обозначенная на крышке фаза L1, в схеме подключения электронного переключателя напряжения, будет приоритетной. Она подсоединяется к нагрузочному устройству. Не забудьте о существовании указанных выше перемычек. Помните о соответствии максимальной мощности и тока используемого электрооборудования к допустимым значениям изделия. Для достижения ощутимого эффекта, советуем придерживаться инструкции на электронный автоматический переключатель фаз, описанной выше.
